工业立式电气控制柜柜体结构设计

项目分类:配电柜 发布时间:2023-11-23 ID:717364
  • 工业立式电气控制柜柜体结构设计

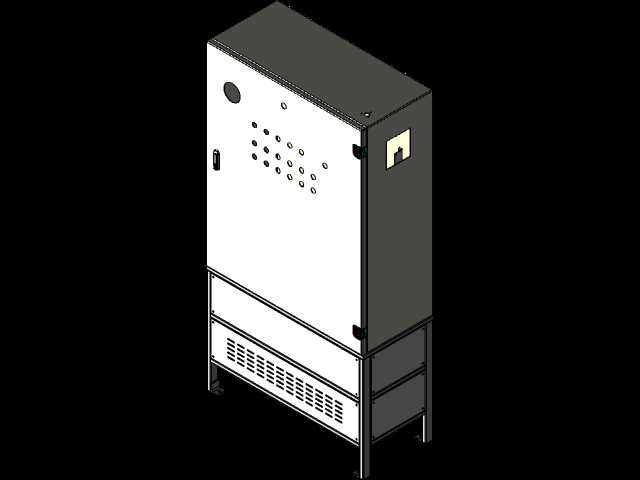

  这款立式电控柜体的结构设计,首先要匹配车间现场的安装边界,底部预留的支撑脚高度,是考虑到现场地面走线、防潮防积尘的需求,支撑脚采用型钢焊接结构,和柜体底部框架满焊连接,保证整体承重时的形变控制在千分之一以内,避免长期放置后柜门开合卡滞。柜体整体采用上下分段式结构,下部独立的通风腔体,正面开设阵列式通风百叶,百叶内侧预留了防尘滤网的安装槽位,不需要拆解柜体主腔就能完成滤网的抽拉更换,适配多粉尘的加工车间使用场景,通风腔和上部电气安装腔之间做了密封隔板,防止粉尘、冷凝水顺着通风路径进入元件安装区域。

  上部主柜体的门板采用单开门结构,铰链采用暗藏式承重铰链,单扇门的承重冗余按照80kg设计,满足门板上安装操作按钮、指示灯、人机界面的承重需求,门板上的元件安装孔位做了标准化排布:左上角预留了急停按钮的安装位,中部区域按照常规低压配电的元件排布逻辑,预留了多组按钮、指示灯的阵列安装孔,孔位间距符合电气安装的安全间隙要求,避免不同电压等级的元件之间出现爬电距离不足的问题。门板右侧预留了门锁安装位,采用三点式连杆锁结构,关门后可以实现门板上下侧和柜体框架的多点锁止,提升柜体的防护等级,避免车间内的切削液飞溅、粉尘进入柜体内部。

  柜体侧面的框架采用折弯型材拼接,所有拼接处都做了接地螺柱预留,满足电气安装的接地连续性要求,框架内部预留了多层安装板的调节滑槽,安装板可以根据内部元件的尺寸灵活调整安装高度,不需要额外打孔攻丝,降低现场改制的工作量。柜体顶部做了向内折弯的防水檐结构,即使顶部有冷凝水滴落,也会顺着防水檐流到柜体外侧,不会渗入柜内。

  从实际应用场景来看,这类柜体可以直接用作车间单机设备的配套电控柜,也可以作为小型生产线的区段配电控制柜使用,内部安装板的尺寸可以容纳常规的PLC模块、断路器、接触器、接线端子排等低压电气元件,下部通风腔可以安装散热风机,通过主动通风带走柜内元件运行产生的热量,保证柜内温度控制在元件允许的工作范围内。设计过程中,所有钣金折弯的圆角都按照板材厚度的1.5倍预留,避免折弯处出现应力集中导致的板材开裂,柜体表面的喷涂厚度按照60-80μm控制,满足工业环境下的防腐蚀、防刮擦要求。

  安装边界方面,柜体背部预留了靠墙安装的固定孔位,也可以通过底部支撑脚直接落地放置,两种安装方式不需要额外改制柜体结构,适配不同车间的安装条件。门板和柜体框架之间预留了密封胶条的安装槽,胶条采用发泡橡胶材质,关门后可以实现整圈密封,配合通风口的防尘滤网,整体防护等级可以达到IP54,满足一般工业车间的使用要求。柜体右侧上部预留的小尺寸安装窗口,是为了方便安装电源总开关的操作手柄,不需要打开主柜门就能完成总电源的分断操作,符合电气安全操作的规范要求。
