方形法兰安装式液压泵壳体结构设计

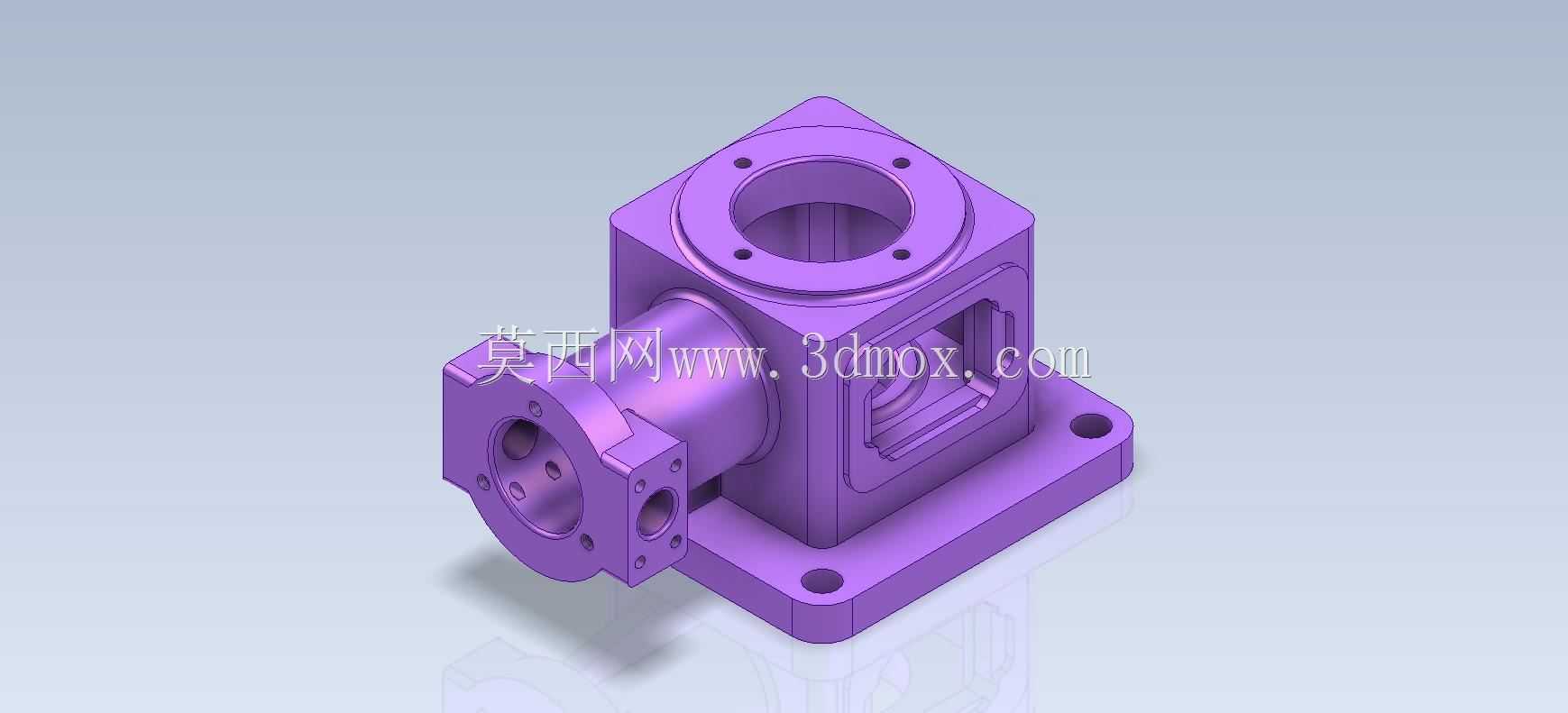

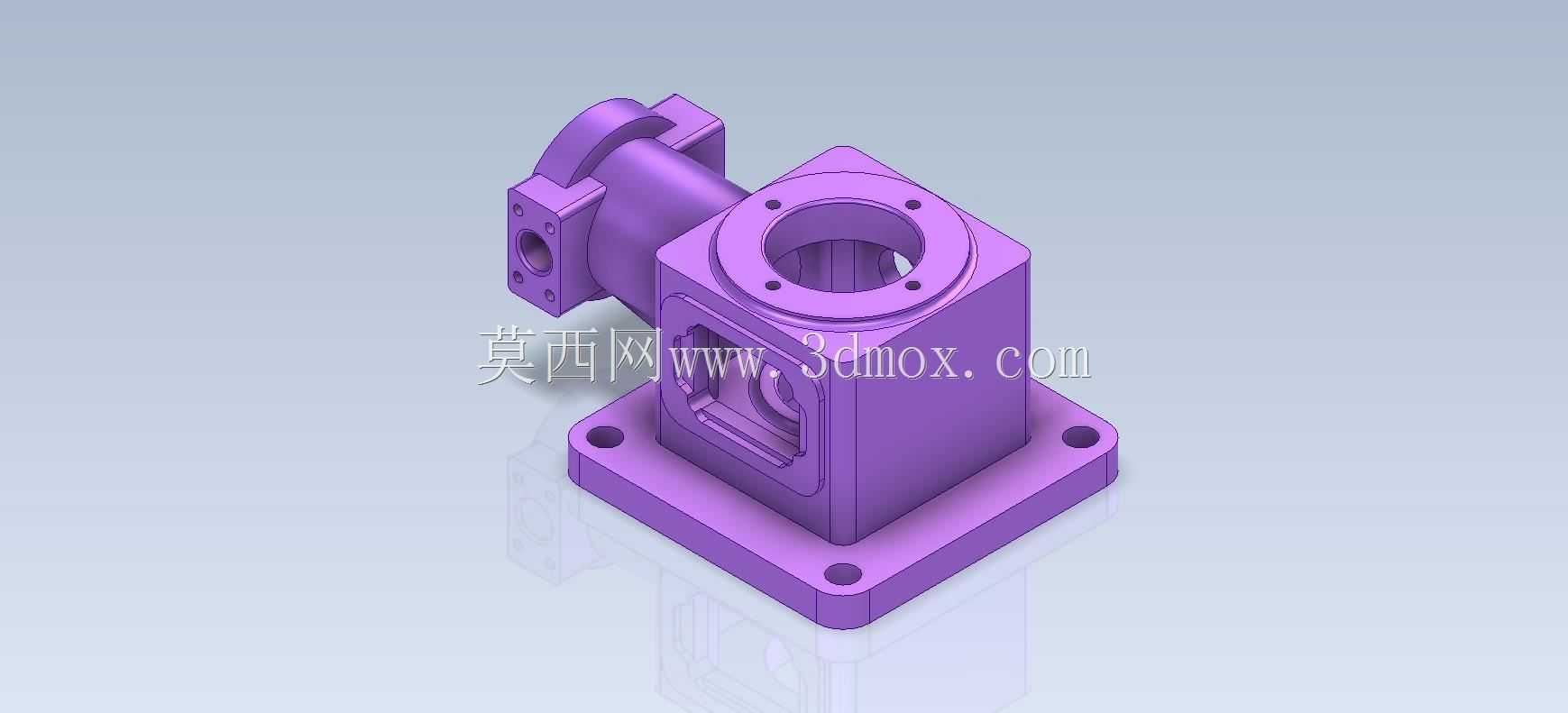

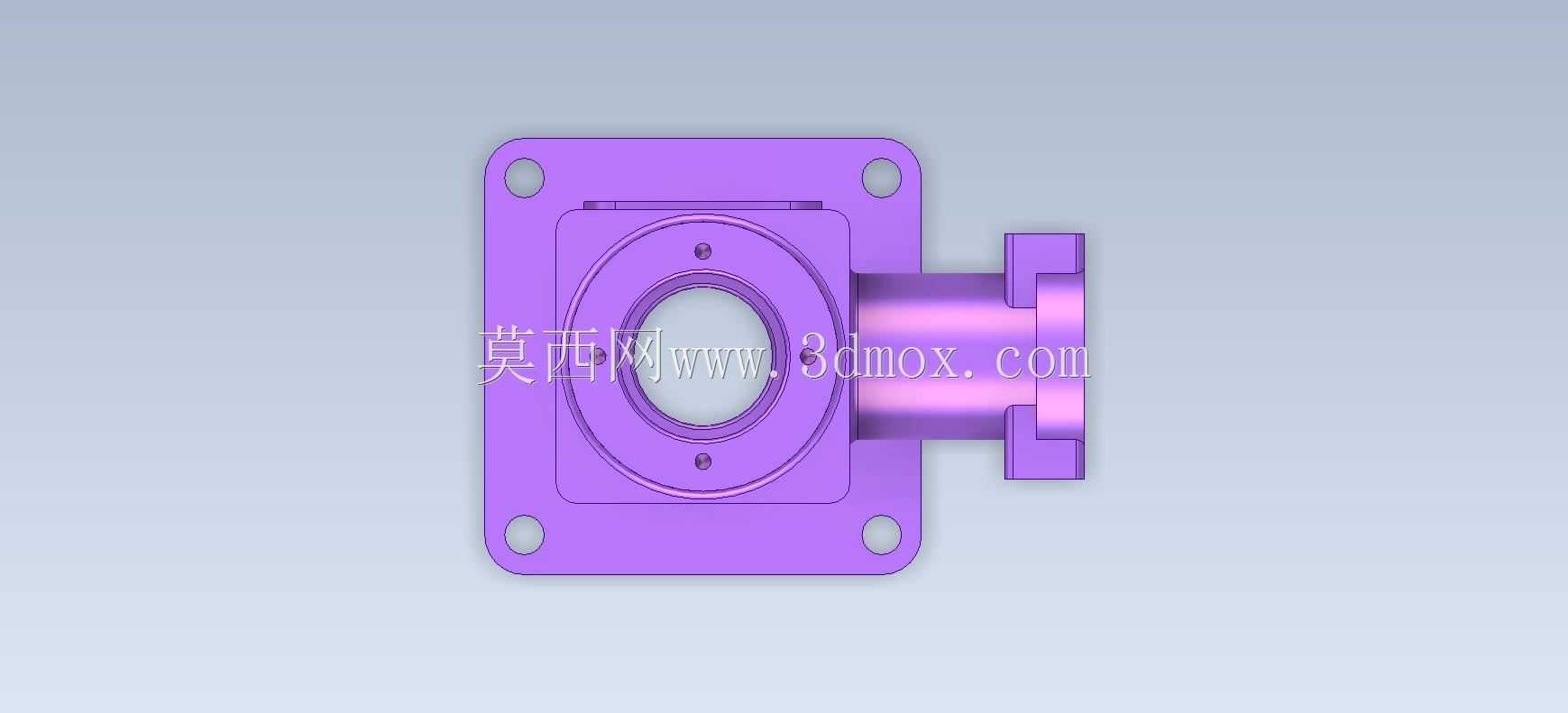

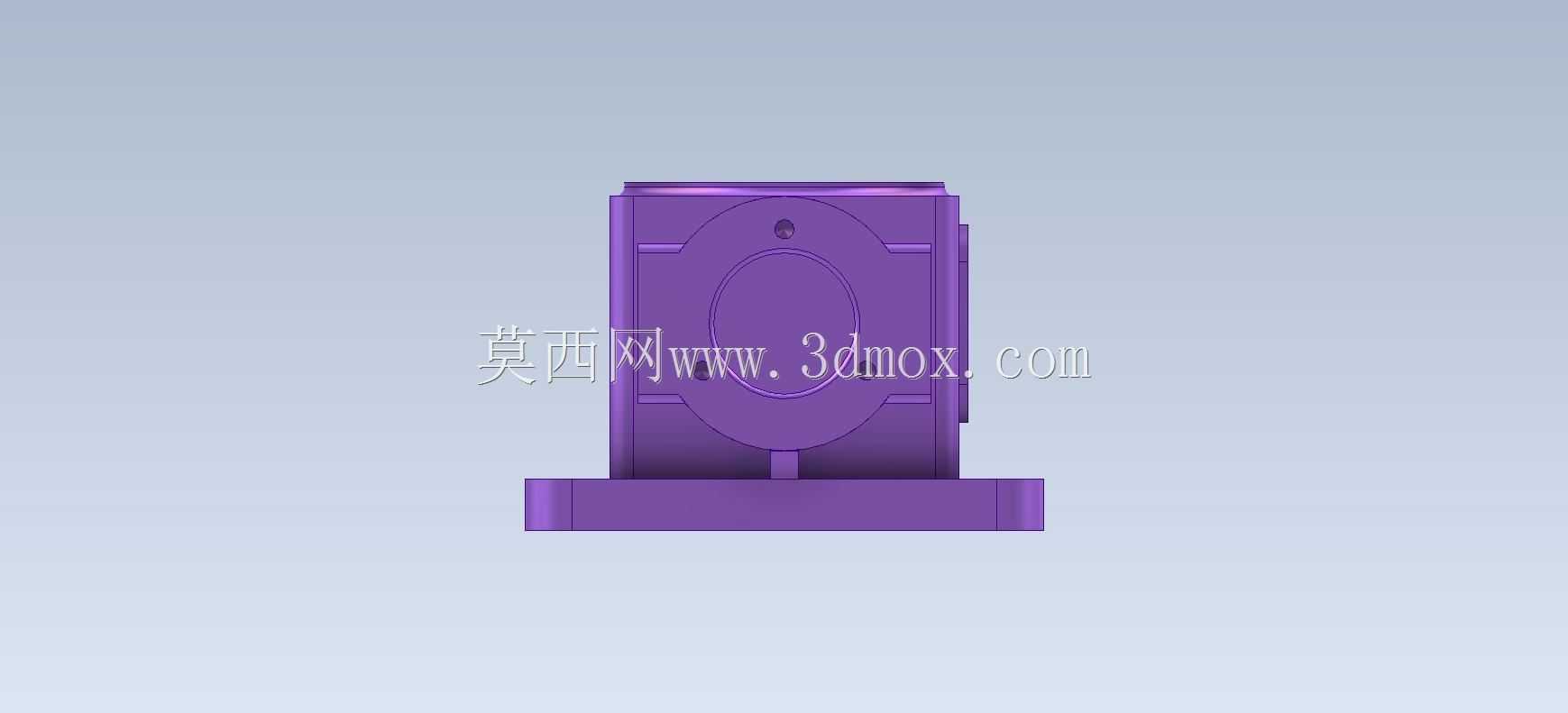

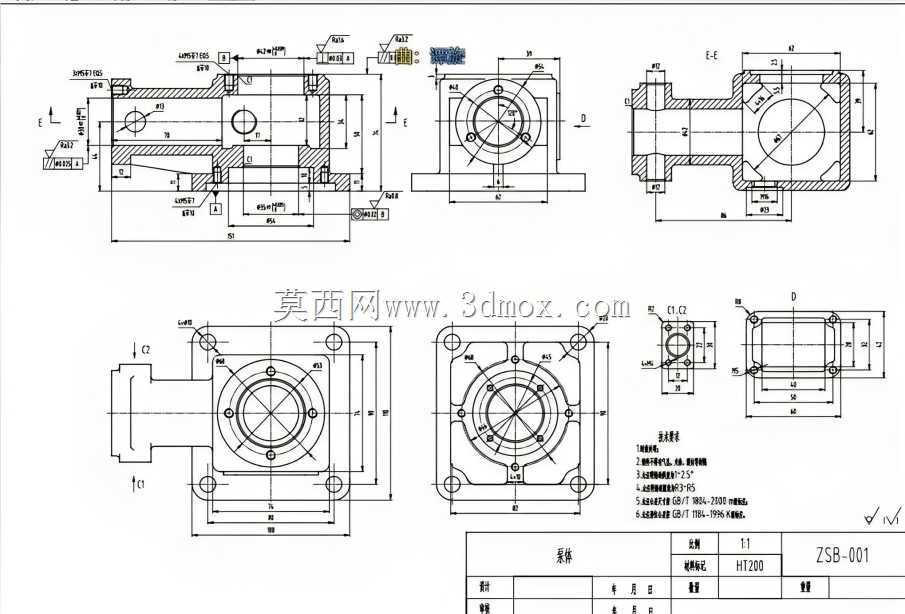

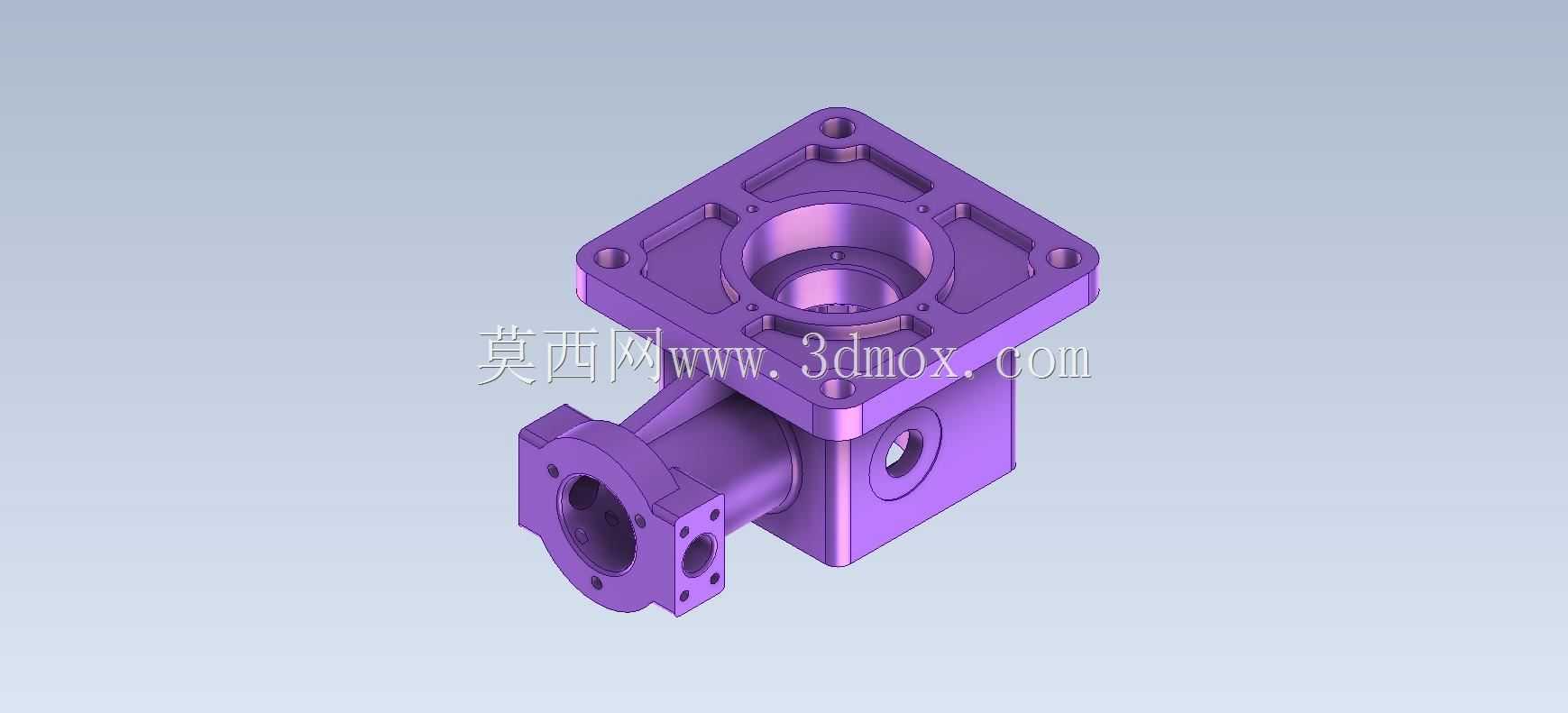

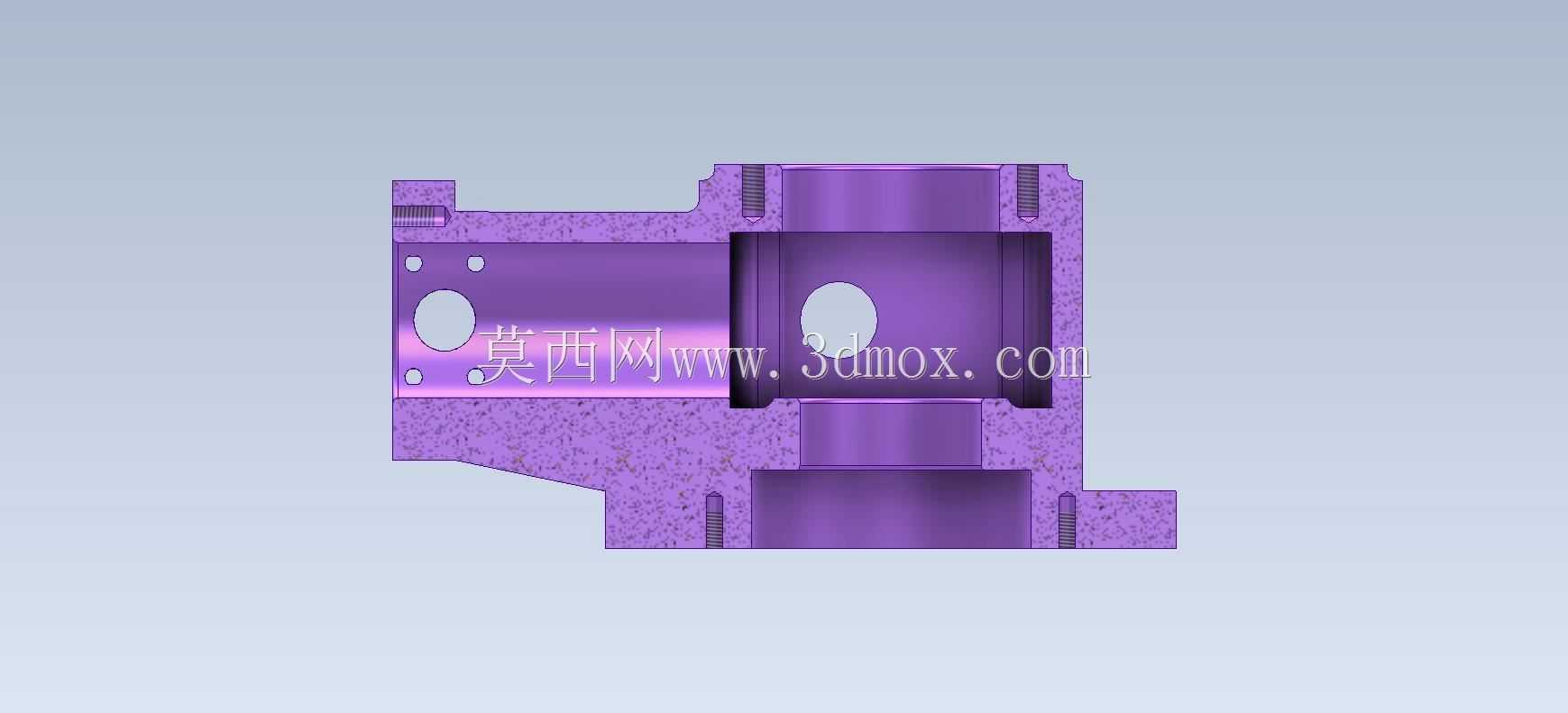

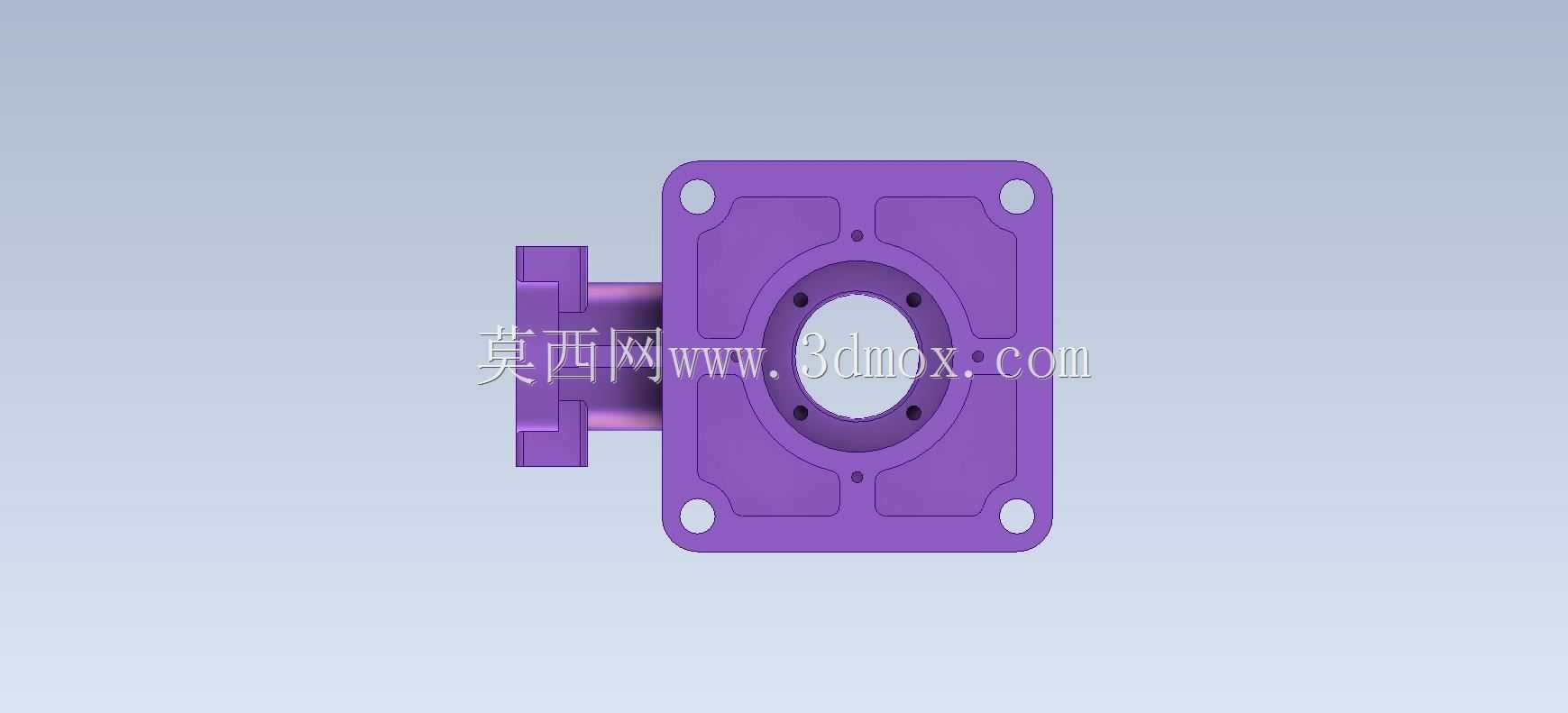

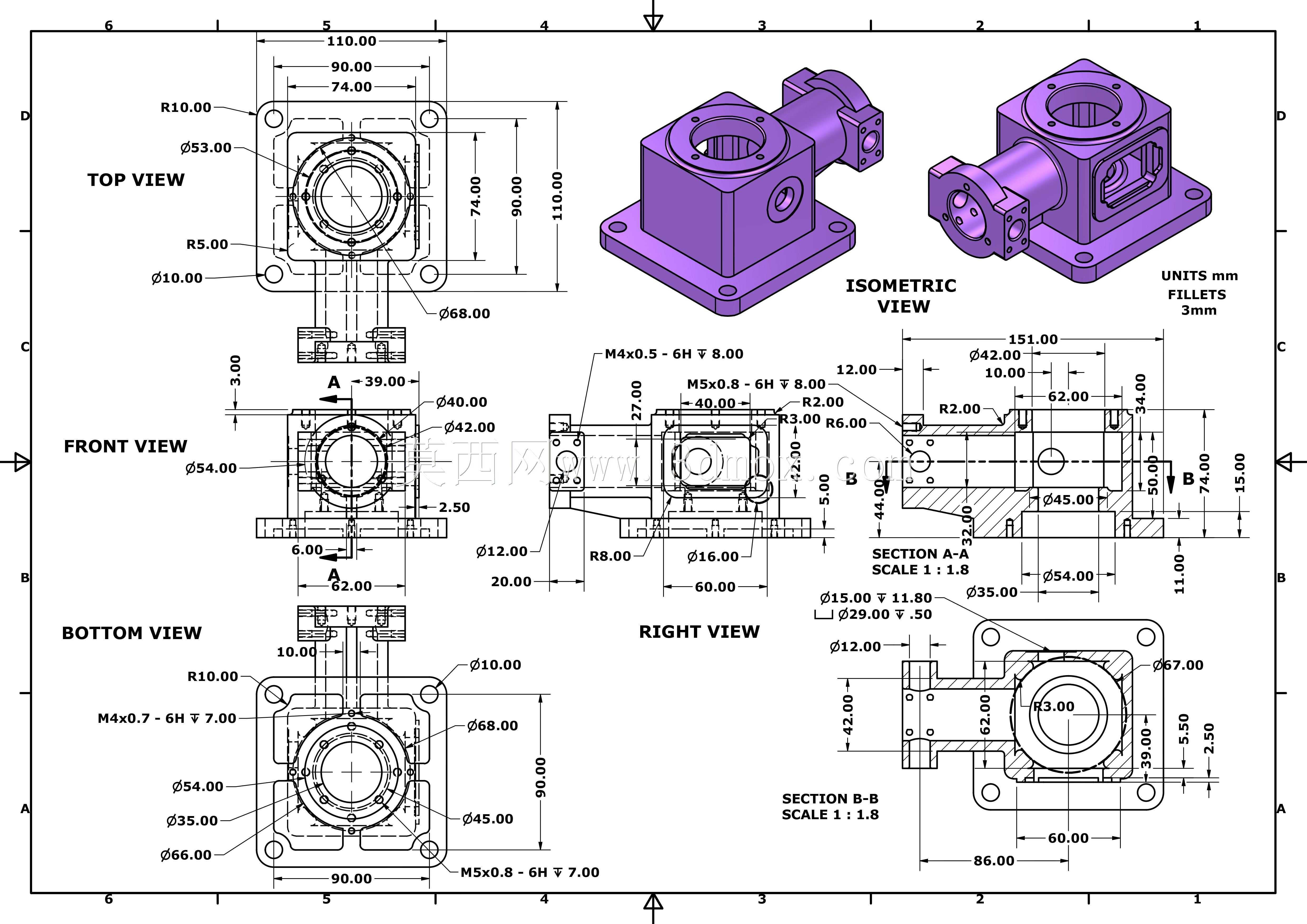

　　这款泵壳体采用一体化铸造成型的方形主体结构，底部延伸出带四个沉头安装孔的方形安装法兰，安装孔位采用对称式布局，可适配常规的泵组安装基座，安装面的平面度公差控制在0.02mm以内，保证与基座贴合时无渗漏间隙，安装孔的沉头深度可容纳标准内六角螺栓的头部，避免螺栓突出影响周边管路布置。主体腔体上方设置圆形的端盖安装法兰，法兰面均匀分布四个螺栓过孔，中心为贯通的主腔体入口，主腔体内部为阶梯式圆柱孔结构，不同直径的台阶面分别用于安装轴承、密封件与转子组件，各台阶的同轴度公差严格控制在0.015mm范围内，避免转子运转时出现偏磨问题。主体侧部伸出水平方向的进出油接口，接口法兰同样采用四螺栓固定结构，接口内部的流道采用圆弧过渡设计，

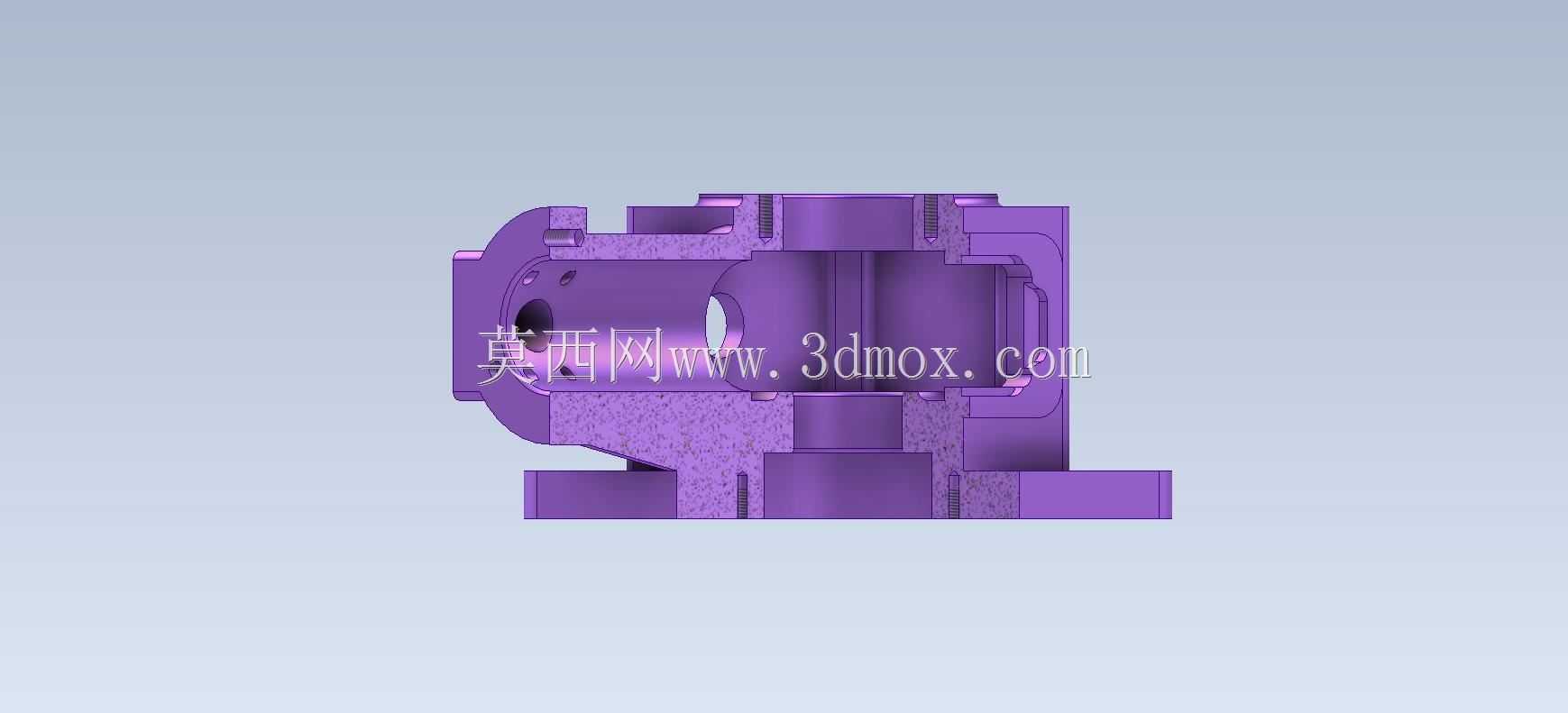

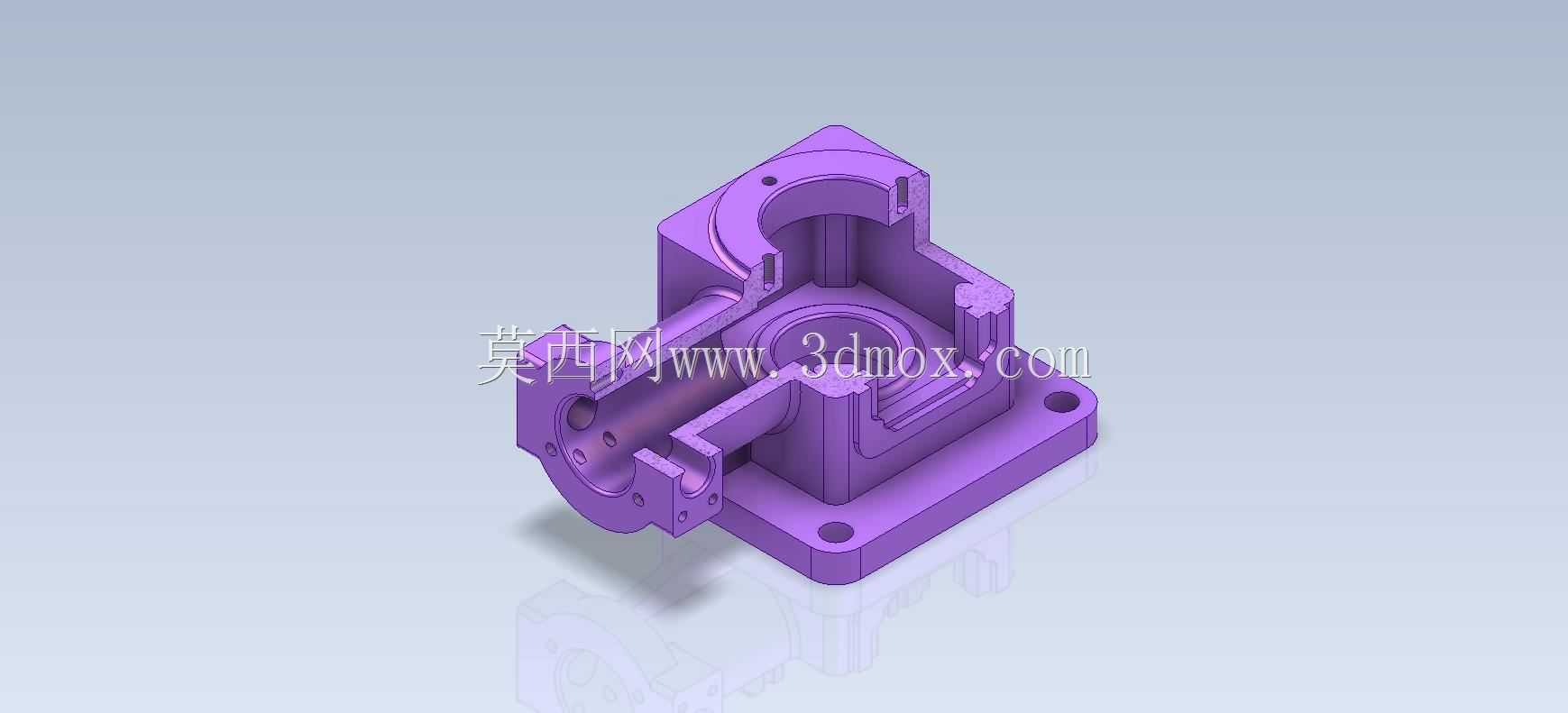

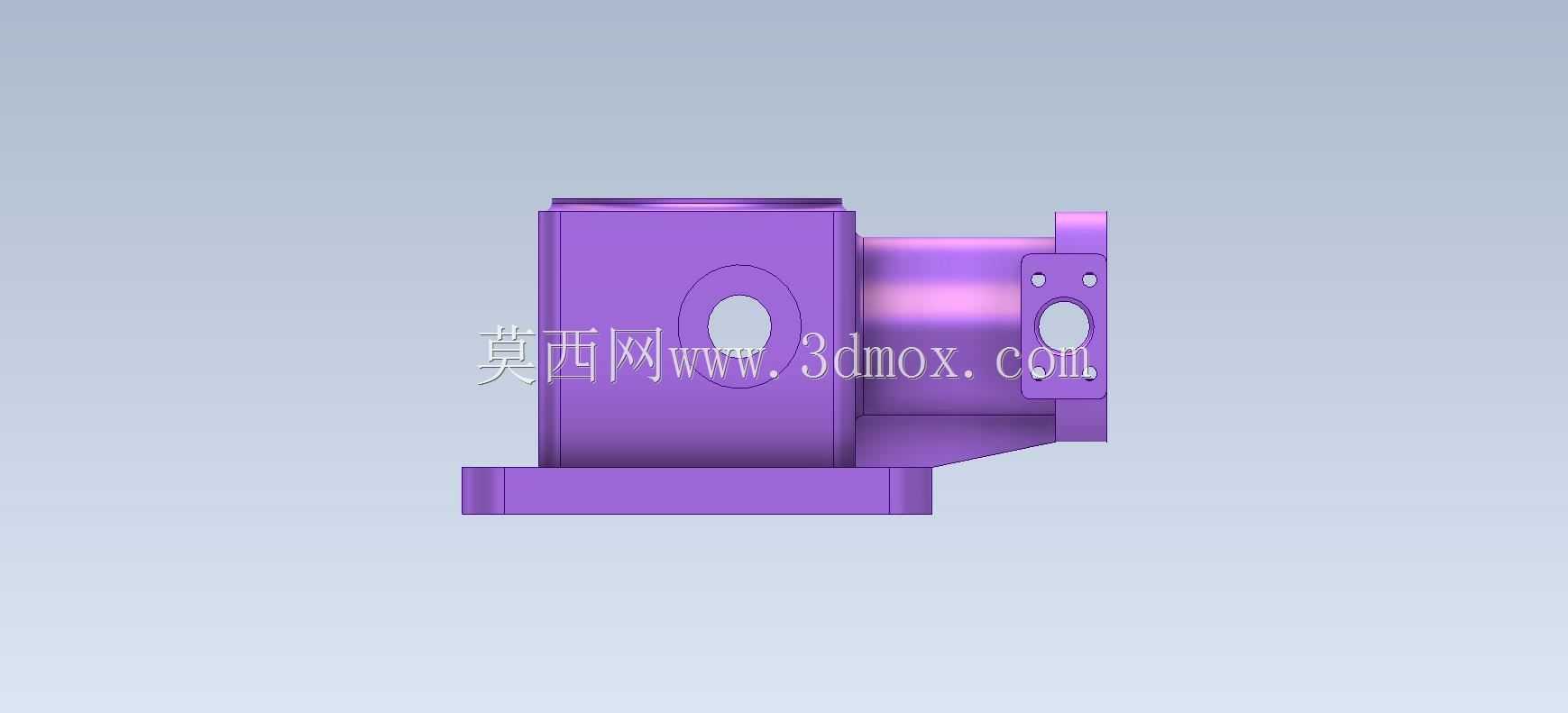

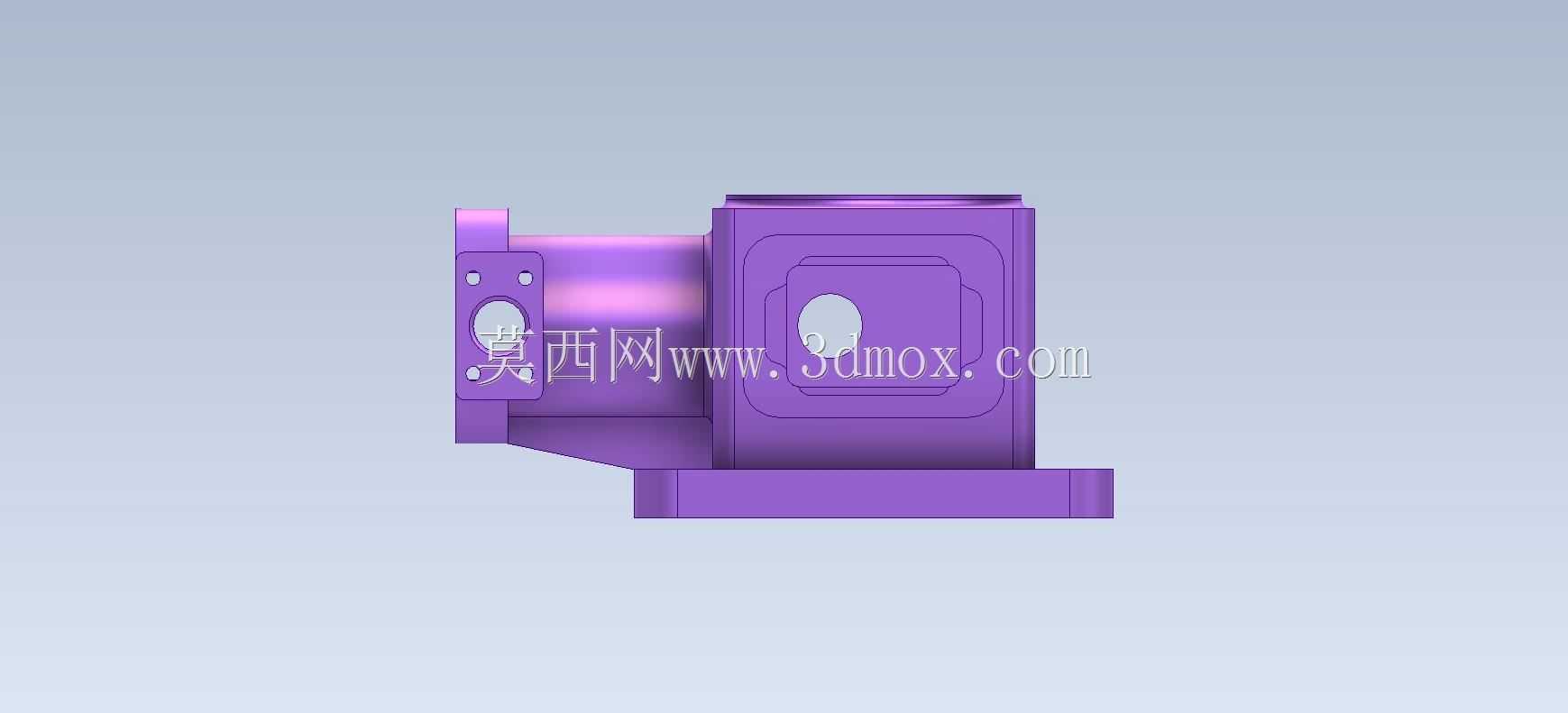

　　避免直角转折造成的油液紊流与压力损失，流道内壁的粗糙度要求达到Ra1.6，减少油液流动时的阻力损耗。侧部接口旁还设置了两个小型的螺纹工艺孔，可用于安装压力检测接头或者排气阀，无需额外在壳体上钻孔攻丝，减少现场改装的工作量。壳体的另一侧设置了方形的检修窗口，窗口边缘带有密封槽，可安装透明观察盖板或者密封端盖，日常维护时无需拆解整个泵体即可观察内部转子的磨损情况，也可通过该窗口快速清理腔体内的杂质。在结构设计阶段，首先根据泵的额定流量与压力参数确定主腔体的内径尺寸，保证转子组件有足够的安装空间，同时控制腔体壁厚在8-12mm之间，既满足16MPa额定工作压力下的强度要求，又避免壁厚过大造成整体重量超标。安装底座的厚度设置为15mm，

　　通过有限元分析验证，在满负载运行的振动工况下，底座的最大变形量不超过0.01mm，不会影响泵轴与驱动电机的对中精度。各法兰面的密封槽采用标准的O型圈安装槽尺寸，可直接选用通用规格的橡胶密封圈，降低备件采购成本。壳体的外部棱角全部采用R3-R5的圆角过渡，一方面避免铸造时出现应力集中导致的开裂问题，另一方面也防止安装维护时棱角划伤操作人员。在实际应用场景中，这类泵壳体可用于中低压液压系统的动力单元，适配机床液压站、小型工程机械的液压系统，也可用于润滑油输送泵的主体结构，安装时只需将底座固定在预制的安装平台上，对齐驱动轴与电机轴的同轴度，连接好进出油管路即可投入使用。设计时还考虑了油路的流向合理性，

　　侧部接口的高度与主腔体的储油腔底部保持合适的高度差，避免停机时油液完全排空造成下次启动时的干磨问题。顶部法兰的螺栓孔位置与侧部接口的角度经过优化，安装端盖时扳手的操作空间充足，不会与侧部的管路接头产生干涉。壳体的材质选用常用的HT250灰铸铁，具备良好的减震性能，可有效吸收泵运转时转子产生的振动，降低整体运行噪音，同时灰铸铁的铸造性能优异，适合这类复杂腔体结构的批量生产，成品率高，加工难度低。在加工工艺安排上，首先以底部安装法兰为粗基准，加工顶部法兰与侧部接口的端面，再以加工后的顶部法兰孔为精基准，加工主腔体的各阶梯内孔与安装底座的底面，保证各配合面的位置精度符合装配要求。各密封面在精加工后还需进行研磨处理，保证平面度与粗糙度满足密封要求，避免运行时出现油液渗漏。针对不同的使用工况，还可在壳体外部预留散热筋的安装位置，若用于连续高负载运行的场景，可加装铝制散热筋提升散热效率，降低液压油的工作温度，延长密封件的使用寿命。
