标准赛事用网球曲面结构三维造型

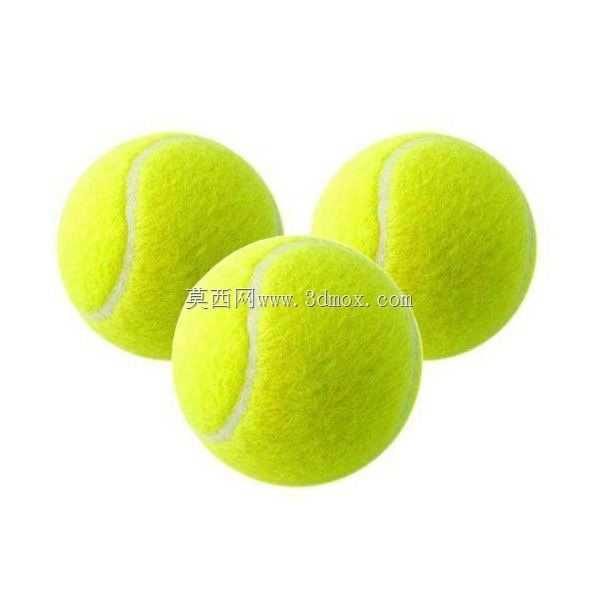

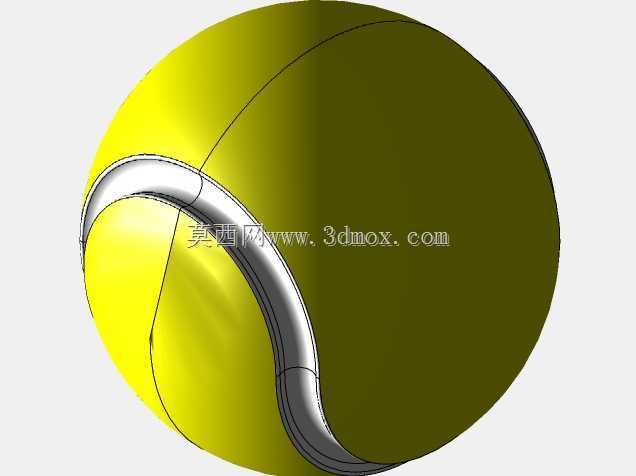

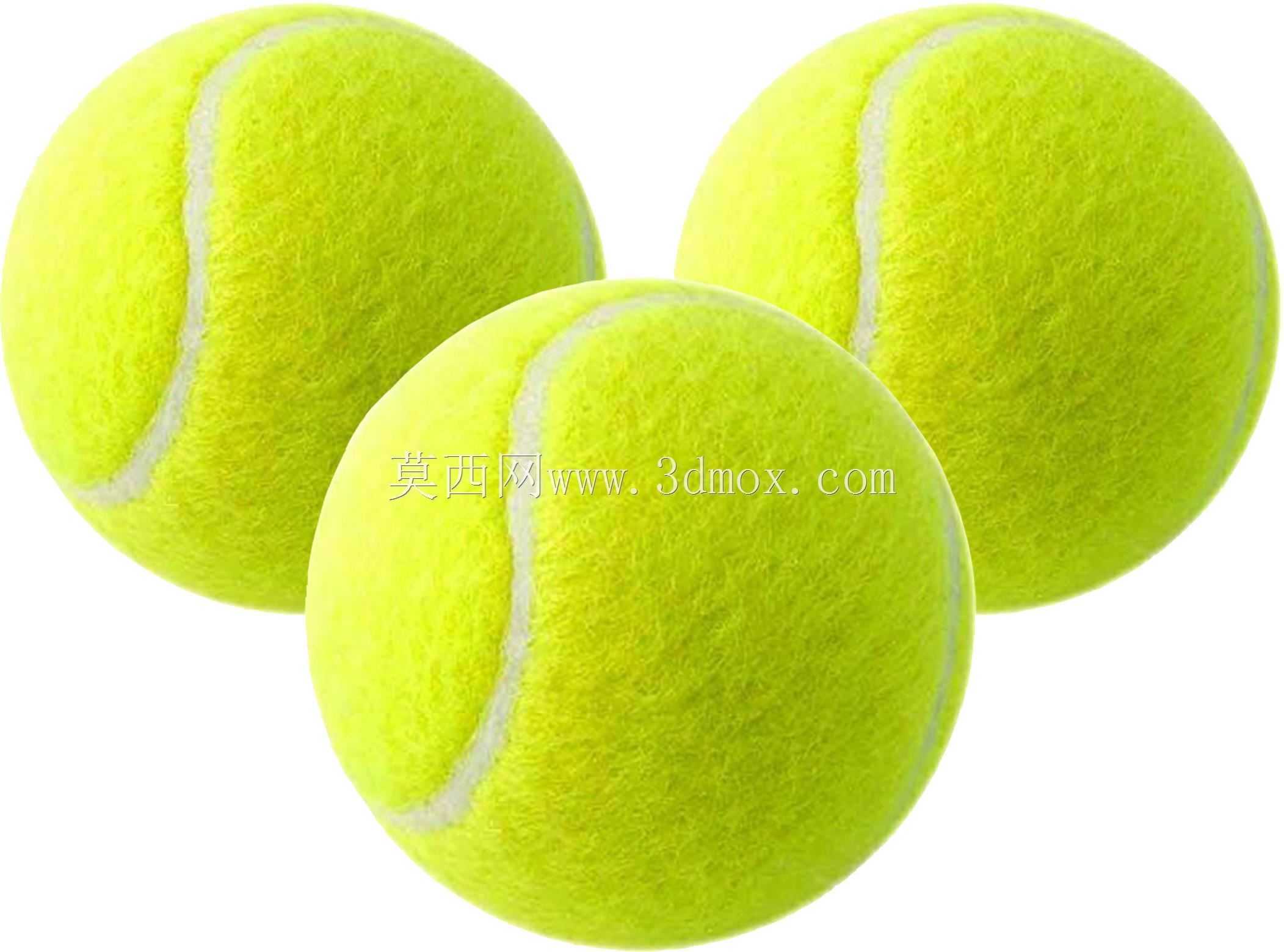

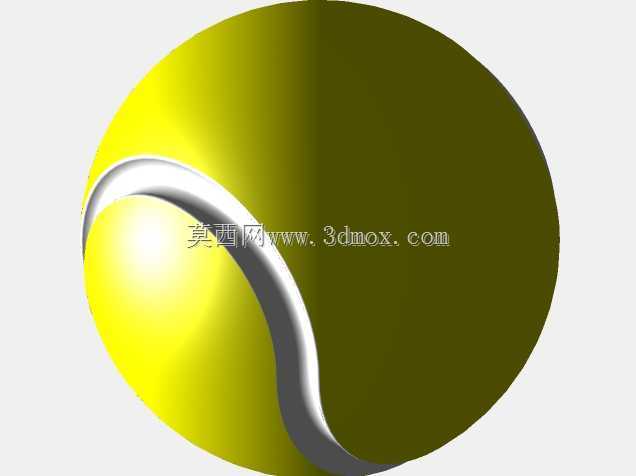

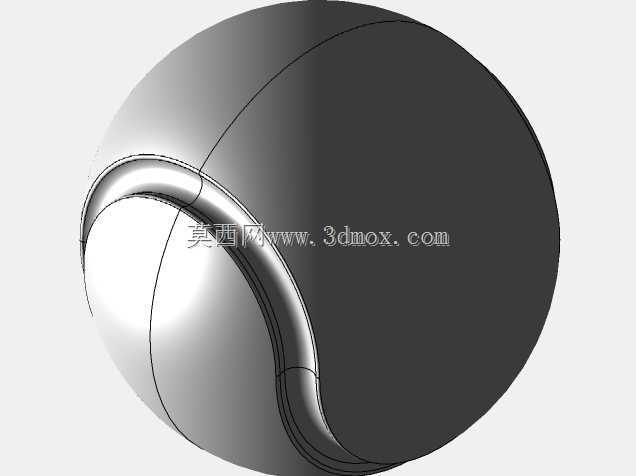

　　做这个网球的三维造型，最初是帮体育用品研发部做新材质网球的碰撞仿真前置模型，之前拿通用球体做仿真，出来的形变数据和实际击打测试差了快18%，核心问题就是没还原网球表面的接缝结构和毛面附着的曲面起伏，毕竟真实网球不是光滑正球体，两块毛毡拼接的缝线位置是结构刚度突变区，击打时的形变、回弹方向都和这个结构直接相关。建模的时候先定基础球体尺寸，按国际网联的竞赛标准取基准直径65.4mm，先做正球体基础曲面，之后拆分两个对称的腰形毛毡覆盖区，这里要注意毛毡的拼接缝不是简单贴在球面上，实际生产中毛毡是有0.6mm左右厚度的，接缝位置有压合的凹陷，深度大概0.3mm，这个细节之前很多模型都忽略了，导致做空气动力学仿真的时候，

　　风阻系数和实测值偏差很大。曲面拆分完之后，要给毛毡区域做细微的表面纹理起伏，不是做夸张的凹凸，而是模拟毛毡纤维倒伏后的微观曲面，这个层级的细节不用做实体纤维，用曲面偏移加噪点控制起伏高度在0.1mm以内就够，既不会让模型面数过高影响仿真计算，又能还原接触球拍、地面时的摩擦特性。实际应用场景里，这个模型除了做碰撞、风阻仿真，还能用来做网球发球机的拨轮结构匹配设计——之前有客户做发球机，拿光滑球体算拨轮的接触弧度，做出来的样机经常出现卡球、出球角度偏移，就是因为没考虑网球接缝处的凸起和毛面的摩擦系数，用这个还原了表面结构的模型做运动仿真，调整拨轮的凹槽弧度和表面粗糙度，最后出球角度的一致性提升了27%。建模过程中特意留了参数化控制接口，

　　基础球径、接缝压合深度、毛面起伏幅度都可以通过参数调整，能适配不同规格的训练球、儿童球建模需求，不用重新搭曲面框架。安装边界这块，虽然网球本身是独立运动器材，但做配套设备设计的时候，这个模型的外轮廓公差控制在0.1mm以内，不管是做网球收集装置的落球通道尺寸校核，还是做球拍线床碰撞测试的接触对设置，都能直接调用，不用再二次修正轮廓。之前做青少年用的低压网球改型，就是在这个模型基础上调整内部空心层的壁厚，把基础球体改成双层曲面结构，外层是毛毡附着层，中间是橡胶壳体层，内部是空心气压腔，调整橡胶层的曲面厚度从常规的3.2mm降到2.6mm，再匹配接缝位置的压合宽度调整，做出来的模型直接导入有限元软件算回弹高度，

　　和实际开模打样的测试值偏差不到5%，省了两轮打样调整的成本。还要注意的是，网球的拼接缝是呈对称的S形走向，不是正圆形的接缝，这个走向直接影响球旋转时的空气流向，建模的时候用投影曲线把接缝轮廓投到基础球面上，再做曲面修剪和压合凹陷，保证接缝的曲率连续，不会出现曲面棱角，不然做旋转仿真的时候会出现气流计算异常。另外做毛毡层的时候，要考虑毛毡和橡胶壳体的粘接面是完全贴合的，没有间隙，所以毛毡层的内曲面和橡胶壳体的外曲面是完全重合的偏移面，偏移量就是毛毡的实际厚度，这样做装配干涉检查的时候，不会出现虚假的干涉报错，不管是做球体本身的结构分层展示，还是做生产工艺的压合工序仿真，都能直接用。
