等边角铝L型直角支撑型材结构

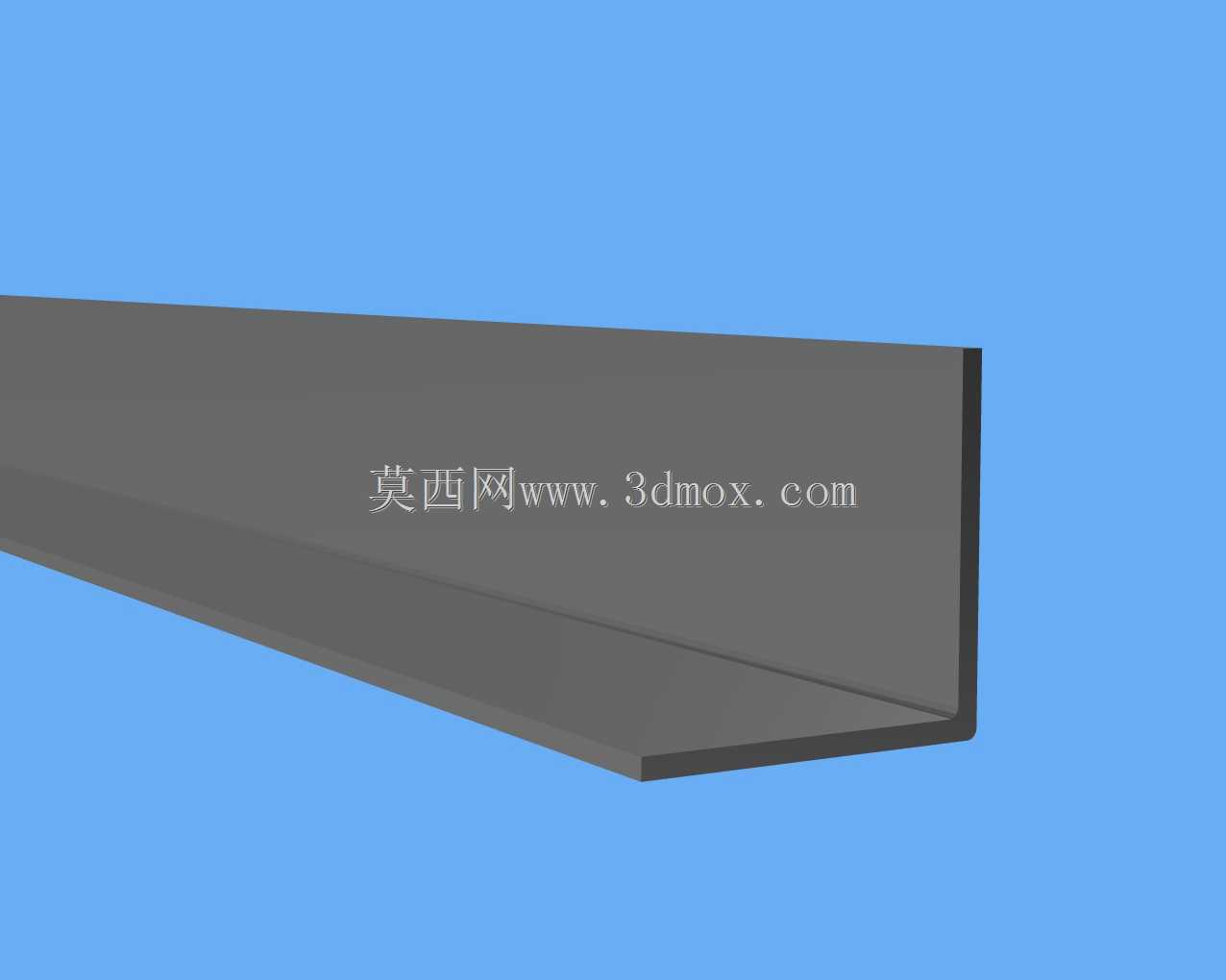

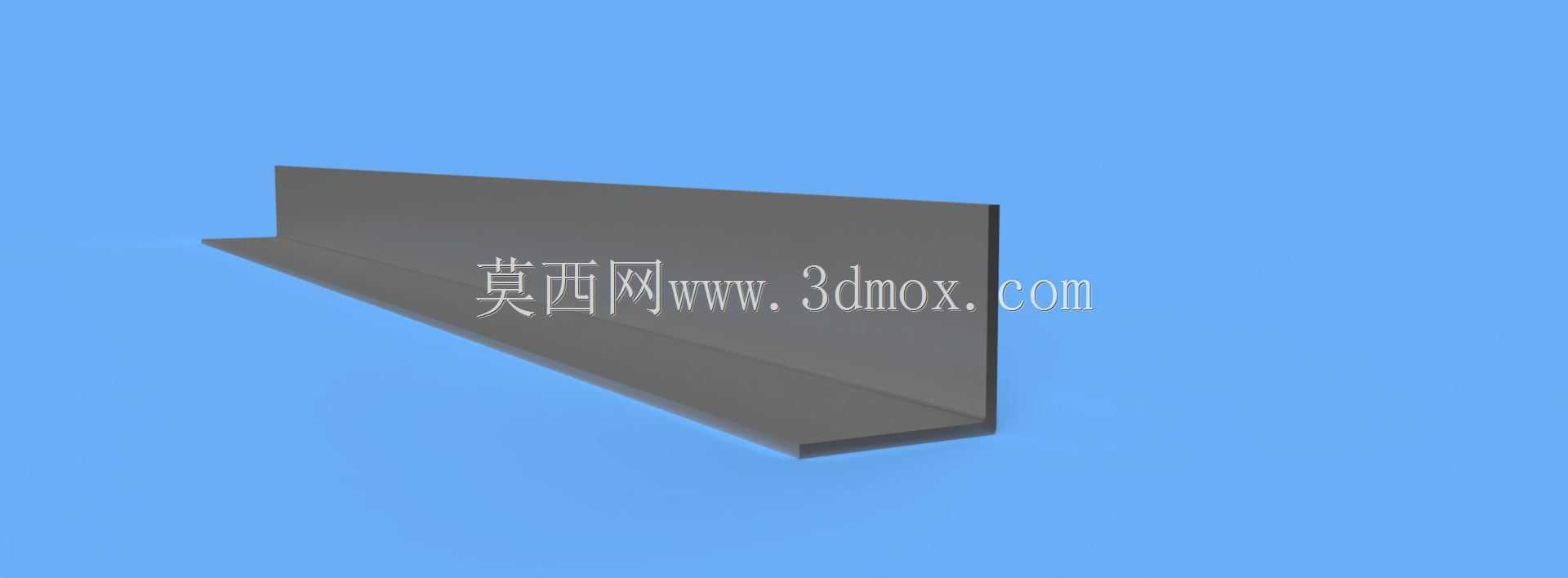

　　这款等边角铝采用标准90度直角截面，两支边宽度均为50mm，型材壁厚控制在3mm，属于轻量化框架搭建里非常常用的一类挤压铝构件。做设备骨架设计时，这类L型角材往往不会作为主承重大梁使用，更多出现在板材封边、柜体转角、台面侧边加强、电控箱内部安装导轨、小型机架的边角定位这些场景里。和方管相比，它的两个外露面都是平整直面，贴靠板材或者墙面时不需要额外加工贴合面，锁紧后接触缝隙极小，很适合用来给薄钣金、绝缘板、亚克力防护门做边缘包边，既可以遮住板材裁切后的毛边，又能在转角位置形成刚性支撑，避免薄板受撞击后出现弯折变形。

　　从截面受力特性来看，L型截面的惯性矩在两个边的正交方向上表现均衡，3mm壁厚搭配50mm的边宽，单米重量控制在很低的水平，手工搬运、现场裁切都不需要重型工装。做整线布局时，设备外围的安全防护围栏经常会用到这类角铝：围栏框架的横竖杆件交接处，不用额外焊接三角加强筋，直接把角铝贴在方管框架的内角位置，用自攻螺钉或者抽芯铆钉固定，就能把原本容易出现扭转变形的矩形框架锁成稳定的刚性整体。在交流稳压电源、工业变压器这类电气设备的柜体内部，角铝的用途更偏向安装基准：柜体侧板上固定元器件安装板时，把角铝沿柜体高度方向通长布置，元器件安装板直接搭在角铝的水平边上，上下位置可以根据器件尺寸灵活调整，后期更换不同规格的变压器、稳压器单元时，不需要在柜体侧板上重新打孔，只需要松开紧固件滑动安装板即可，维护改造的灵活度远高于直接把板材焊死在柜体内壁。

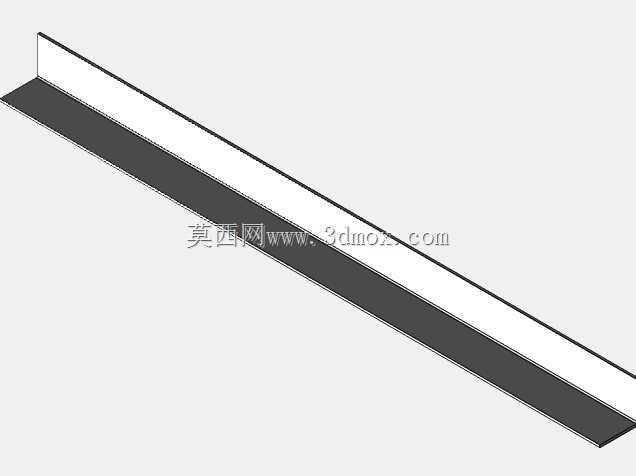

　　建模时这个构件的逻辑非常清晰，先绘制L型封闭截面草图，保证两个边的外轮廓夹角严格为90度，内角位置根据挤压工艺特性保留合理的过渡圆角，避免尖角处出现应力集中，同时也符合铝挤压模具的出料规律——如果内角做成绝对尖锐的直角，挤压模具对应的凸尖位置在高压铝料持续冲刷下很容易崩损，挤出的型材内角处也会出现填充不满、表面拉丝的缺陷。截面草图完成后沿长度方向拉伸即可生成基础实体，实际工程应用中可以根据框架的裁切长度任意截取，两端面不需要复杂加工，只要保证裁切端面和型材长度方向垂直，对接时就能保证相邻两段角铝的接缝平整。

　　安装边界上需要注意几个细节：角铝的两个边宽都是50mm，布置时要预留出紧固件的操作空间，如果在角铝的边上打孔穿螺栓，孔边到型材边缘的距离要留出至少10mm以上，避免锁紧时螺栓垫圈压到型材边缘导致铝件局部压溃；3mm壁厚可以直接攻M4、M5的螺纹牙，若需要频繁拆装的位置，建议在孔位处压入钢丝螺套，避免多次拆装后铝质螺纹滑牙。和钢质角铁相比，铝角材的自重只有钢材的三分之一左右，表面自然形成的氧化层可以抵御车间内的潮气腐蚀，在电子电气设备内部使用时不用担心锈蚀掉渣污染元器件，也不需要额外做喷漆防腐处理，裁切后只要把切口毛刺打磨干净即可直接装配。在一些需要控制整体自重的移动式设备、小型实验台架上，这类角铝可以同时兼顾支撑刚度和减重需求，沿型材长度方向如果需要拼接，只要在两段角铝的内腔塞入配套的直角连接块，从侧面拧入紧定螺钉就能完成对接，拼接后的直线度容易保证，不需要焊接作业，现场装配没有明火，也不会产生焊接变形，非常适合洁净车间、电气装配车间这类对施工环境有要求的场景。
