SK系列立式光轴支撑固定座结构

　　这类立式开口型轴支撑座，是直线传动系统里用量极大的基础安装件，日常在非标自动化输送线、小型机床进给模组、包装设备的导杆机构、检测设备的位移滑台里都能见到它的身影，核心作用是给圆柱导向光轴、传动支撑轴提供刚性固定基准，避免轴系在受径向载荷时出现挠度变形，保证轴上配套的直线轴承、滑动衬套能沿轴向平稳运行，不会因为轴的偏移出现卡滞、磨损加剧的问题。

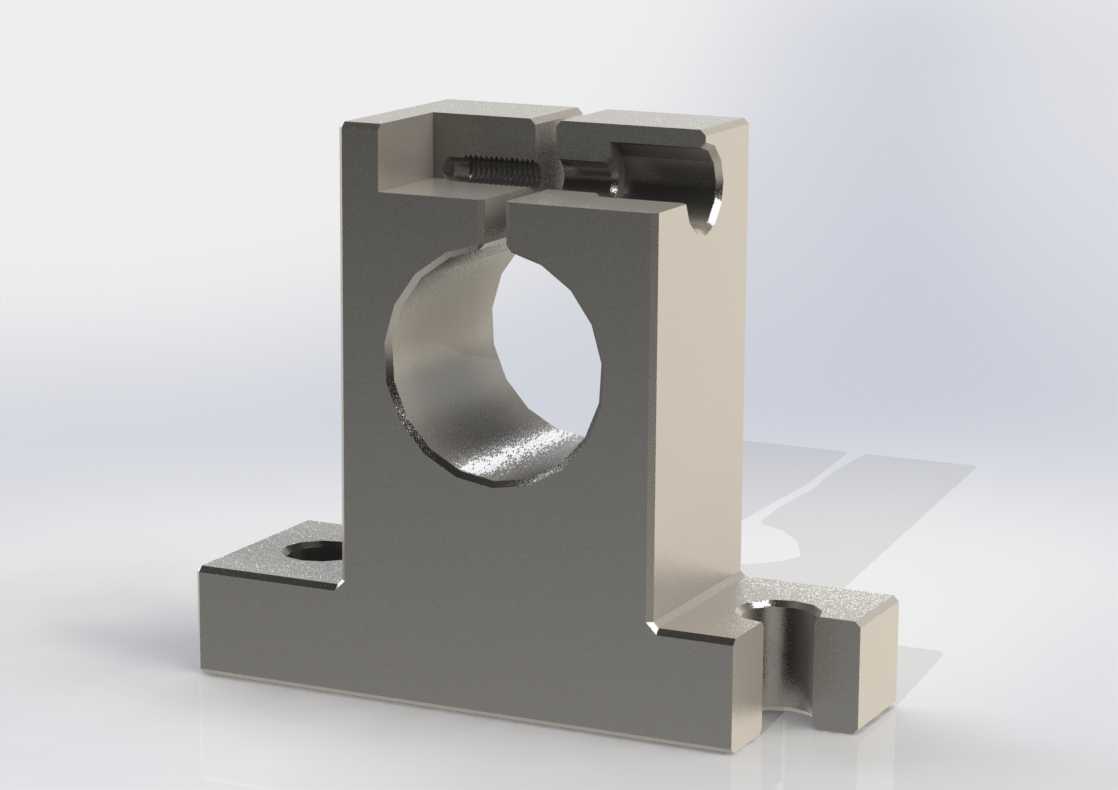

　　从结构设计逻辑来看，这款支撑座采用整体式立式安装布局，底部是带两个安装沉孔的矩形法兰底座，安装时可以直接通过内六角螺栓锁紧在设备的安装基板或者型材台面上，底座和上部的轴夹持部分做了一体化的铣削成型，没有拼接焊缝或者额外的连接结构，整体刚性远高于拼接式的支座，能承受更大的径向倾覆力矩。上部的夹持段做了贯通的圆孔设计，圆孔上方开了一道通槽，将夹持部分成两个对称的锁紧臂，锁紧臂上预留了内螺纹锁紧孔，当光轴穿入圆孔之后，只需要拧紧锁紧螺钉，就能让两个锁紧臂向内收拢，抱紧穿过的光轴，这种开口锁紧的结构相比顶丝固定的方式，对光轴的表面损伤更小，抱紧力分布更均匀，不会出现顶丝点接触导致的轴表面压痕，也能避免长期受振动后轴出现轴向窜动的问题。

　　在实际选型适配的时候，首先要确认底座的安装孔位间距，这款支撑座的两个安装沉孔沿轴的垂直方向对称分布，沉孔深度刚好能容纳M6内六角螺栓的头部，安装后螺栓头不会突出底座底面，能保证支座和安装面完全贴合，不会出现安装倾斜的问题。上部的夹持圆孔直径覆盖SK08到SK20的规格区间，对应适配直径8mm到20mm的标准光轴，圆孔的加工公差控制在H7级别，和光轴的间隙配合量控制在0.02mm以内，既方便光轴穿入装配，又能保证锁紧后轴的同轴度，不会出现轴偏斜导致的直线运动卡涩。夹持段的高度经过优化，足够的夹持长度能保证抱紧力的作用面积，即使在光轴承受较大径向负载的工况下，也不会出现轴在支座内转动或者滑移的问题。

　　从实际使用场景的适配性来说，这种支撑座通常成对使用，分别固定在光轴的两端，给整根光轴提供两端支撑，也可以根据轴的长度在中间增加支撑点，用来降低长光轴的自重挠度，比如在长度超过500mm的20mm直径光轴上，每隔300mm加装一个同型号支撑座，就能把轴的最大挠度控制在0.05mm以内，完全满足直线轴承往复运动的精度要求。相比卧式的支撑座，这种立式结构的安装高度更高，能给轴下方留出足够的安装空间，方便布置轴端的同步轮、联轴器或者驱动电机，不会出现支座和其他传动部件干涉的问题。

　　在细节设计上，支座的所有棱边都做了倒角处理，没有尖锐的毛刺，装配的时候不会划伤操作人员，也不会刮伤配套的光轴表面。底座的底面经过精铣加工，平面度控制在0.01mm以内，安装后能和设备安装面完全贴合，避免因为底面不平导致支座受力后出现应力变形。锁紧槽的宽度设计合理，拧紧锁紧螺钉时的变形量刚好能抱紧光轴，又不会因为变形量过大导致夹持圆孔出现失圆，影响光轴的圆柱度配合。这种结构的支撑座材质一般采用45号钢或者铝合金加工，钢制版本经过发黑处理防锈，适合在负载较大的机床、冲压设备周边使用，铝合金版本重量更轻，适合在对重量有要求的移动滑台、3D打印设备这类轻量化设备上使用，两种材质的安装尺寸完全通用，可以根据实际负载情况互换选型。

　　在装配调试的时候，需要先把支撑座通过螺栓预锁紧在安装面上，不要完全拧死，之后穿入光轴，调整两个支撑座的同轴度，保证光轴能顺畅滑动没有卡滞之后，再依次拧紧支撑座的安装螺栓和锁紧螺钉，这样能避免因为安装座的位置偏差导致光轴出现别劲的问题，延长配套直线轴承的使用寿命。如果是用于垂直安装的光轴场景，还可以在支撑座的锁紧螺钉位置增加防松垫圈，避免设备长期运行产生的振动导致螺钉松动，出现轴下滑的安全隐患。
