机床用带安装孔直齿圆形切削锯片结构

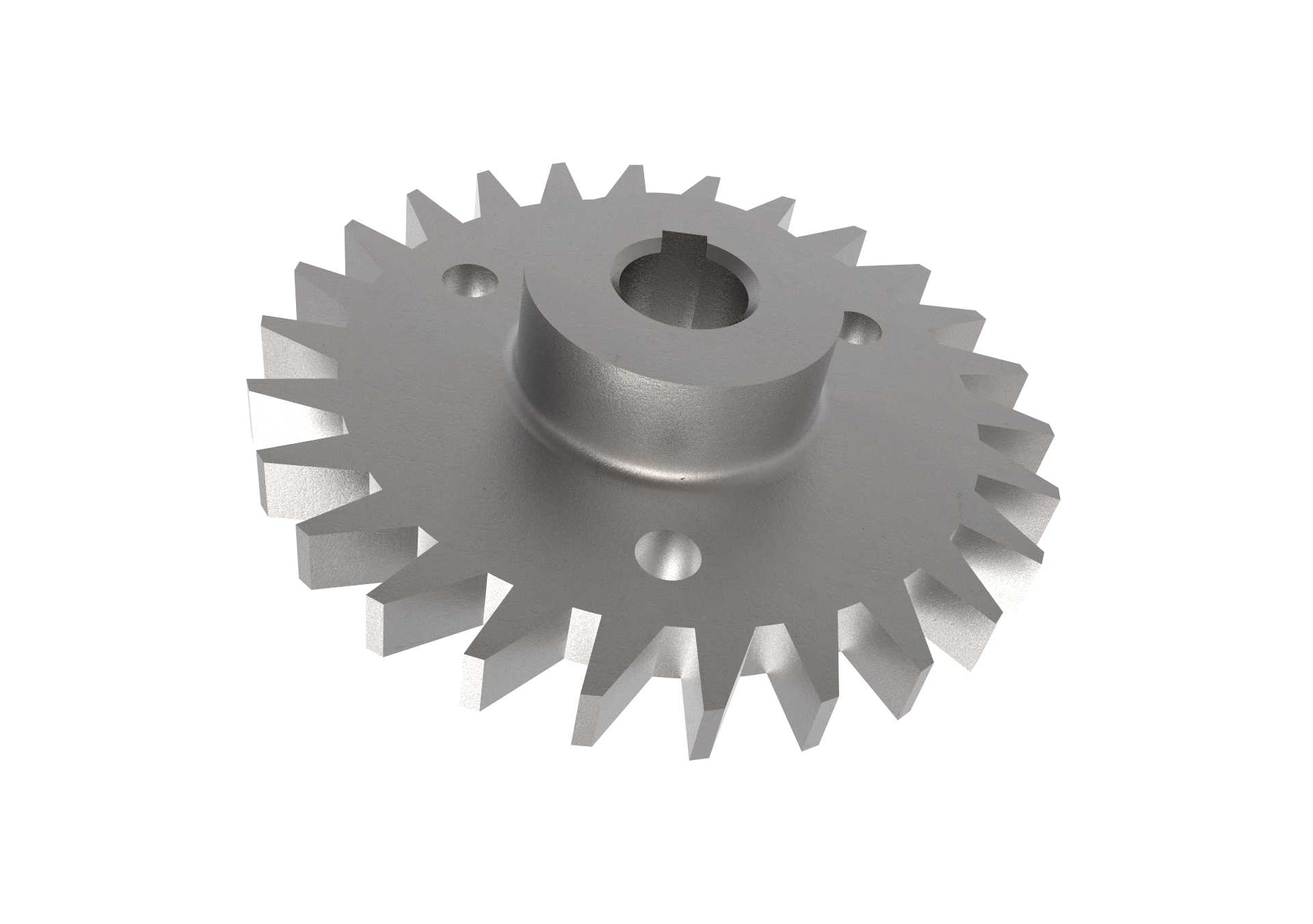

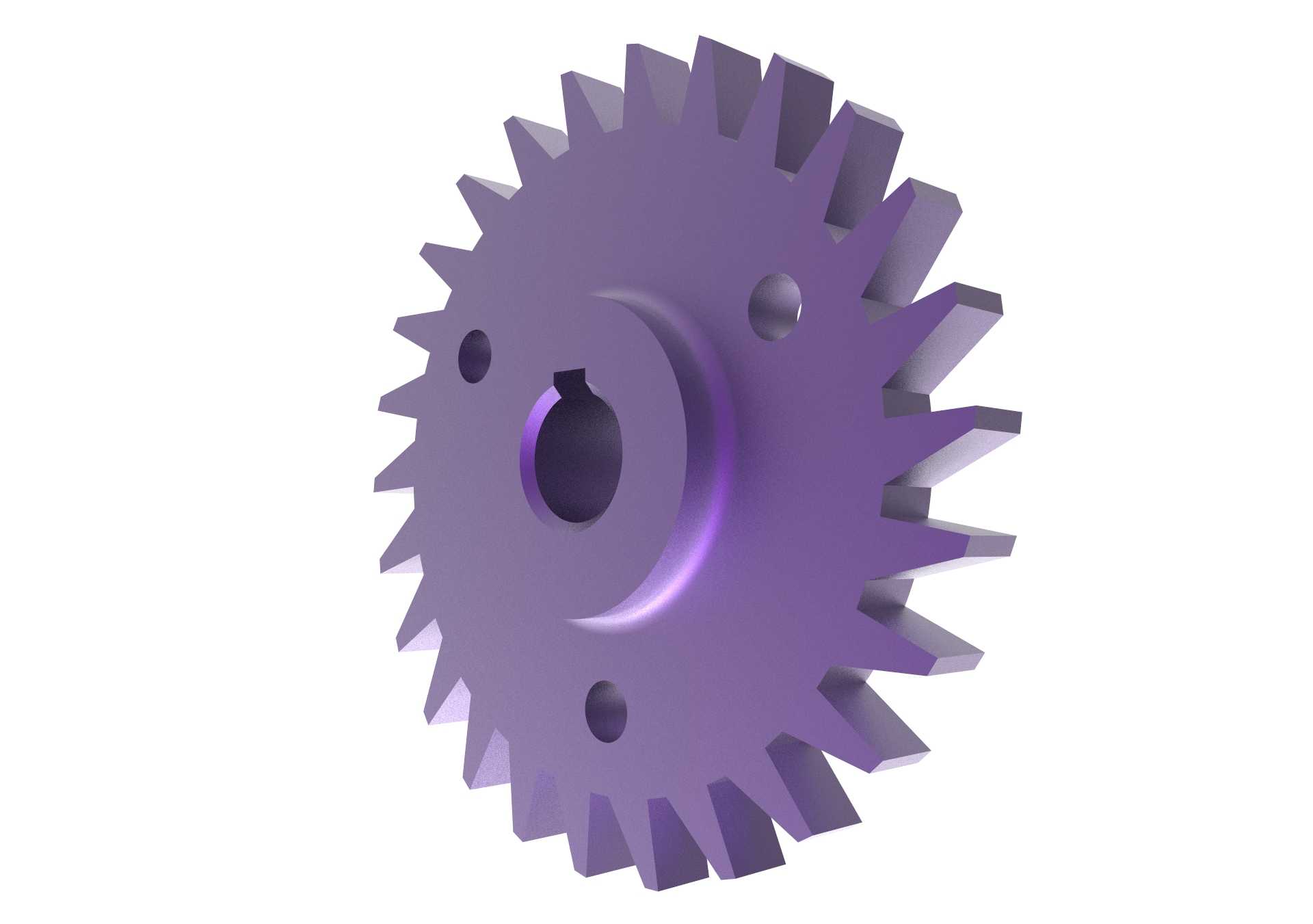

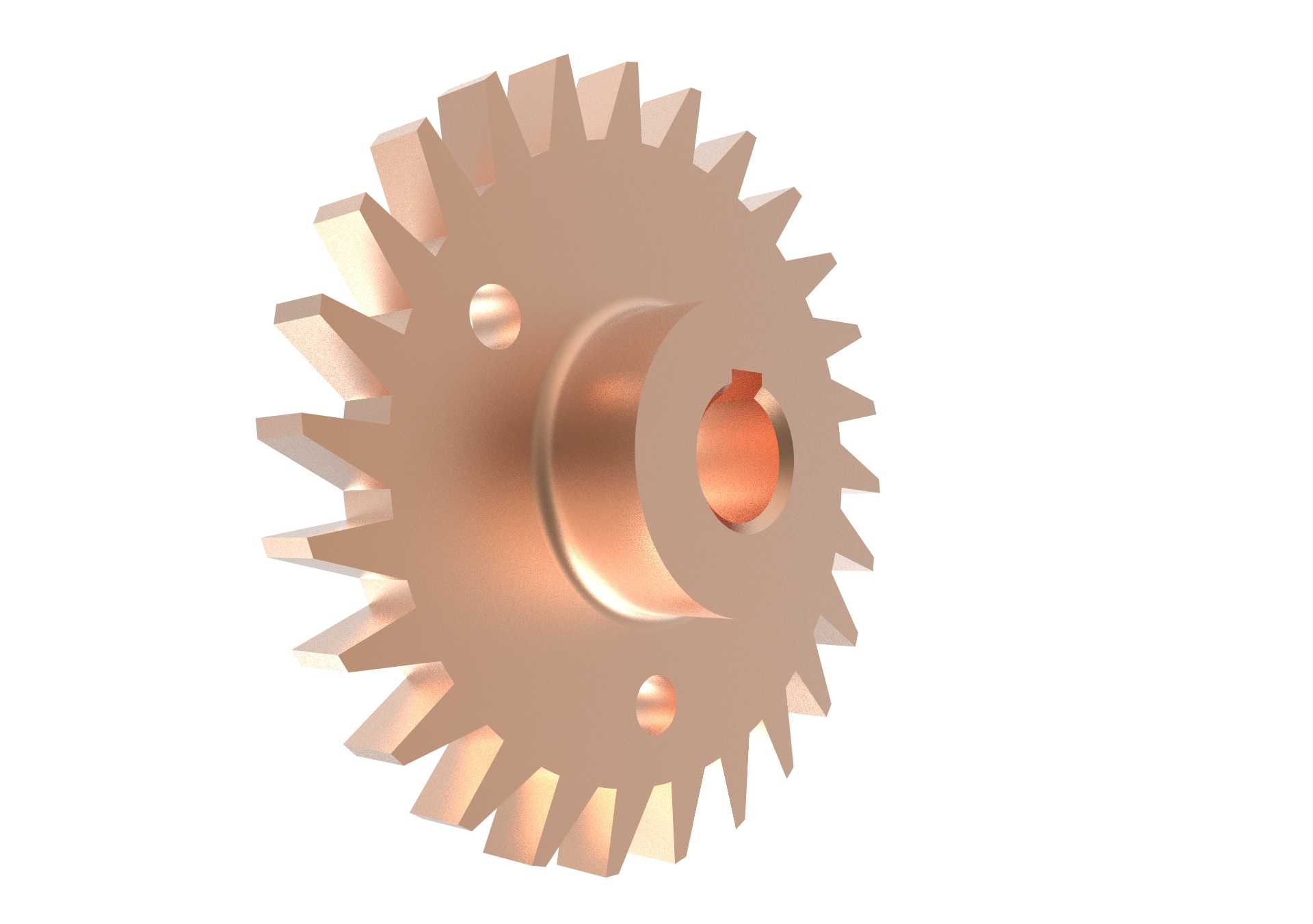

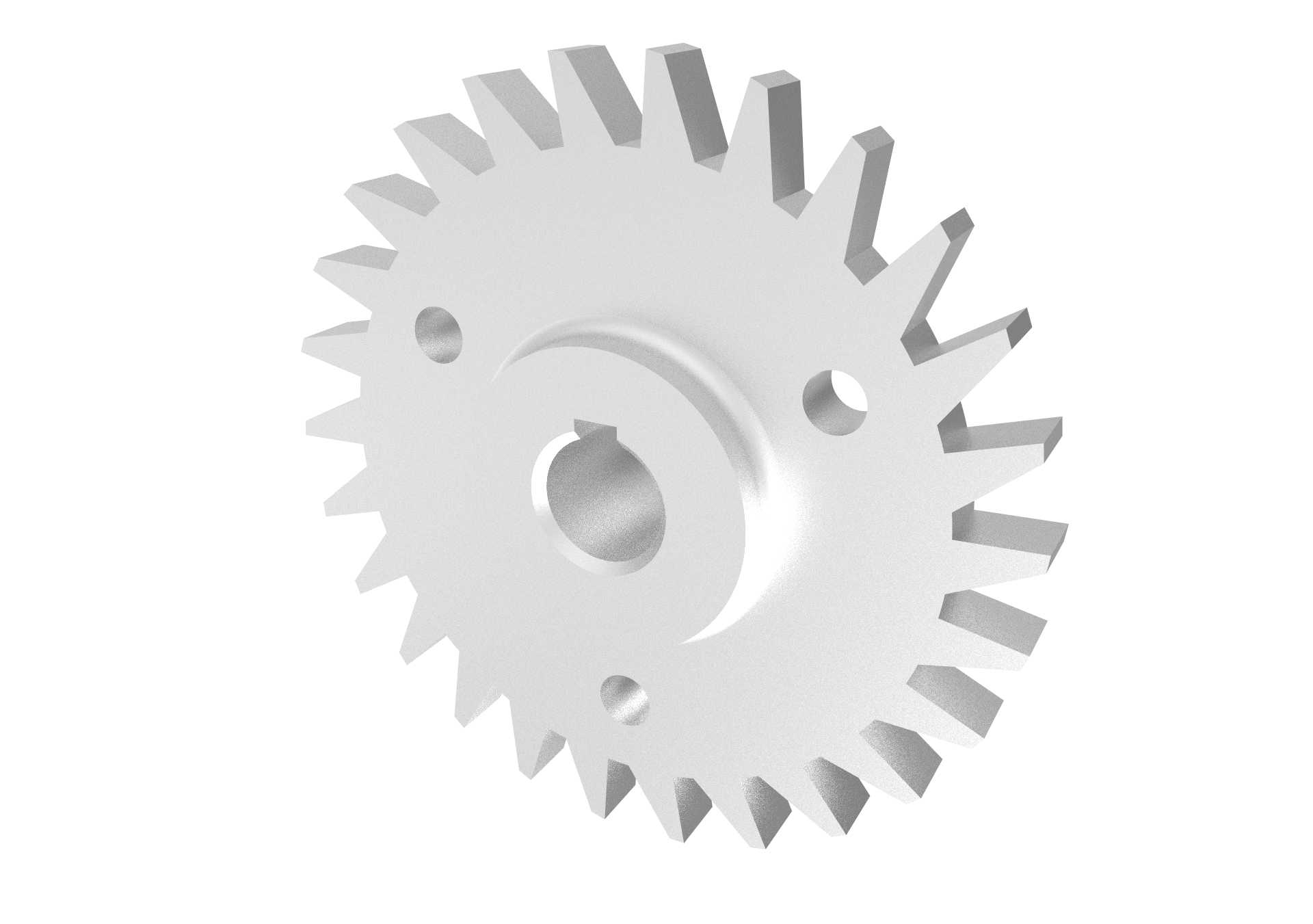

　　在金属切削加工的生产场景里，这类带齿圆形切削部件常配套安装在CA6140等普通卧式车床的专用工装位上，也可适配小型台式铣床、专用切管设备的输出轴端，承担棒料定长切断、型材端口修边、薄金属板材开槽等加工工序，区别于普通无齿砂轮切割片，带齿结构的切削刃在进给过程中能实现逐齿微量切削，单次走刀的切削阻力更均匀，加工后工件端口的毛刺量更少，能减少后续去毛刺工序的工作量。从结构设计逻辑来看，整体采用圆盘式对称布局，中心设置带键槽的安装轴孔，键槽的尺寸匹配标准机床输出轴的平键规格，安装时轴孔与设备主轴采用过渡配合，通过平键传递切削扭矩，避免高速旋转过程中锯片与主轴出现相对打滑；围绕中心轴孔均匀分布三个小型定位通孔，

　　安装时可穿过锁紧螺栓与主轴端面的法兰盘连接，三点定位的方式能保证锯片端面与主轴轴线的垂直度，控制旋转过程中的端面跳动量，减少切削时的振动，避免打齿风险。外缘的切削齿采用直齿径向排布，每个齿的切削前角做了负倒棱处理，针对45号钢、铝合金等常见加工材质，能在保证刃口锋利度的同时提升齿尖的抗冲击性能，遇到工件表面硬点时不容易出现崩齿；齿槽的深度经过核算，既保证切削过程中切屑能顺利从齿槽排出，不会因为堵屑造成切削面烧蚀，也不会因为齿槽过深削弱圆盘基体的整体结构强度，避免高速旋转时基体出现开裂。设计过程中需要严格控制整体的动平衡精度，圆盘基体的厚度均匀性公差控制在0.02mm以内，所有切削齿的齿形角度、齿高尺寸保持一致，

　　避免旋转时因为质量分布不均产生离心振动，影响加工精度的同时也会损伤设备主轴轴承。安装边界方面，中心轴孔的直径、键槽的宽度深度都严格对应通用机床主轴的连接尺寸，三个安装孔的中心距与标准法兰盘的孔位完全匹配，外缘的最大回转直径适配设备的切削腔防护尺寸，安装后锯片旋转时不会与设备的防护罩、工件夹持卡盘发生干涉；基体的厚度根据切削深度要求设计，既保证切削时的刚性，不会因为进给压力过大出现基体偏摆，也能减少切削过程中的材料损耗，降低锯缝宽度，提升原材料的利用率。实际使用场景中，这类锯片除了金属切削工序，更换适配的齿形角度后也可用于硬质塑料、尼龙棒材等非金属材料的切断加工，不同的进给速度匹配对应的主轴转速，就能获得稳定的切削效果；

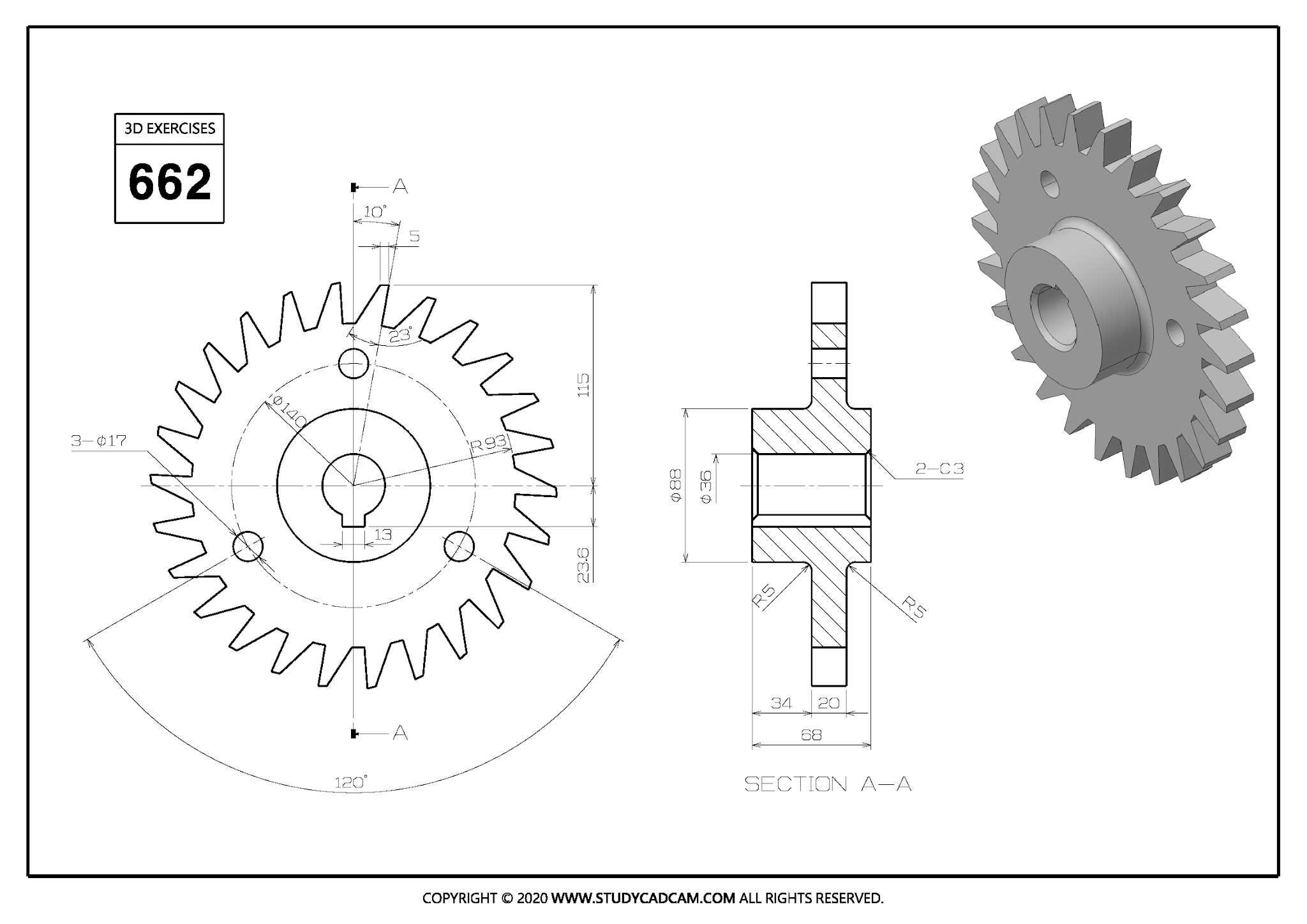

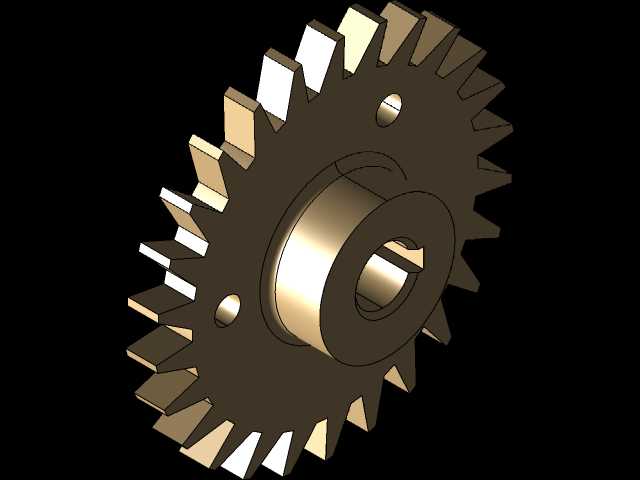

　　日常维护时只需定期检查齿尖的磨损情况，当齿尖磨损量超过0.1mm时及时修磨刃口，就能保证切削效率，延长整体使用寿命。结构建模过程中，先通过旋转命令生成圆盘基体的基础轮廓，再绘制单个齿的截面草图通过圆周阵列生成所有外缘切削齿，之后切除中心轴孔、键槽以及三个定位安装孔，最后对所有锐边做倒钝处理，还原实际加工后的零件状态，建模时的所有尺寸公差都参考机械加工刀具的行业标准设定，保证模型能直接用于后续的工程图导出、加工工艺编制以及装配模拟验证。
