Scorpion M-3011-60kv无刷盘式动力电机结构

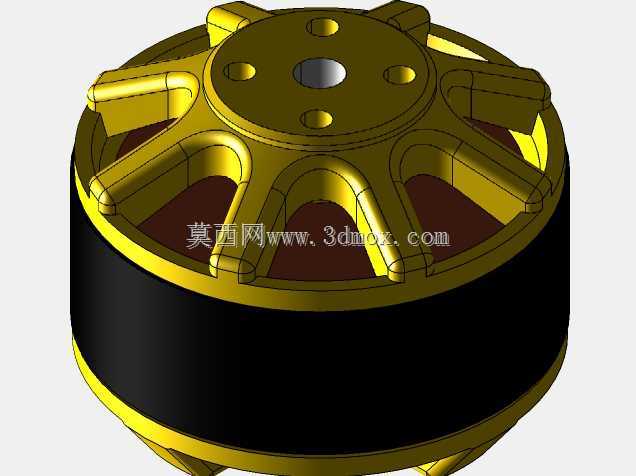

　　这款盘式无刷动力部件，主要面向小型移动机器人、多旋翼无人平台、小型仿生机器人关节等对动力密度、安装空间有严苛要求的应用场景，这类场景往往要求动力单元在有限的径向尺寸内输出足够扭矩，同时轴向厚度尽可能压缩，避免占用过多设备内部布局空间，影响整机重心分配与结构紧凑性。从结构设计来看，该动力单元采用外转子布局，转子外壳为一体化铣削成型的带辐条结构，顶部端盖均匀分布四个安装定位孔，中心预留轴孔与轴承位，辐条之间的镂空结构并非单纯的减重设计，一方面可以在转子高速旋转时形成导流风道，带走定子绕组工作产生的热量，避免持续大负载工况下绕组温升过高导致退磁或效率下降，另一方面辐条的加强筋结构可以提升转子外壳的结构刚度，抵消高转速下的离心形变，

　　保证转子与定子之间的气隙均匀度，避免出现扫膛故障。定子部分采用集中绕组排布，配合高牌号永磁体贴装于转子内壁，60kv的转速常数设计，意味着在单位输入电压下可以输出较低的空载转速与更高的扭矩输出，不需要搭配大减速比的减速箱即可直接驱动负载，减少了传动环节的功率损耗与回程间隙，非常适合机器人关节这类对响应速度、传动精度有要求的场景。安装边界方面，该动力单元的径向安装尺寸以转子外圆为最大边界，顶部端盖的四个安装孔呈圆周均布，孔位间距匹配小型机器人关节、无人平台动力舱的通用安装孔距，轴向尺寸从转子底部端面到顶部端盖安装面为总厚度，中心输出轴的伸出长度与轴径适配标准的桨夹、同步带轮、连接法兰等传动连接件，不需要额外加工转接件即可完成装配。

　　在实际选型应用中，这类盘式无刷动力单元的气隙设计控制在0.2-0.3mm区间，既可以保证磁路的导通效率，降低漏磁损耗，又可以避免加工与装配误差导致的定转子摩擦，转子外壳的阳极氧化处理可以提升表面硬度与耐腐蚀性，适应户外作业的小型无人设备的使用环境，绕组的绝缘等级满足持续大电流输出的温升要求，在额定负载工况下可以长时间稳定运行。设计过程中，转子的辐条结构经过了动平衡校核，每个辐条的质量差控制在毫克级，避免高转速下产生振动，影响整机的运行稳定性与使用寿命，端盖的中心轴孔与轴承位采用同轴度公差管控，保证输出轴的回转精度，减少轴承的偏磨损耗。从应用适配性来看，该动力单元既可以作为小型巡检无人机的动力输出部件，搭配对应尺寸的螺旋桨提供升力，

　　也可以作为小型轮式机器人的驱动轮动力源，直接安装在轮毂内部实现直驱，还可以作为仿生多足机器人的关节动力单元，配合位置传感器实现关节角度的精准控制，不同应用场景下只需要更换对应的输出连接件即可完成适配，不需要对电机主体结构进行修改。结构建模过程中，对转子的永磁体贴装槽、定子的绕组排布空间、轴承安装位的公差配合都做了精准还原，安装孔的位置度、轴孔的同轴度都符合实际加工的公差要求，可以直接用于设备的整体装配干涉检查、动力匹配仿真，也可以作为同类盘式无刷动力单元设计的参考原型，帮助结构工程师快速完成动力舱的布局设计与安装结构校核，减少前期选型与建模的重复工作量。
