工业设备用板式U型拉手结构设计

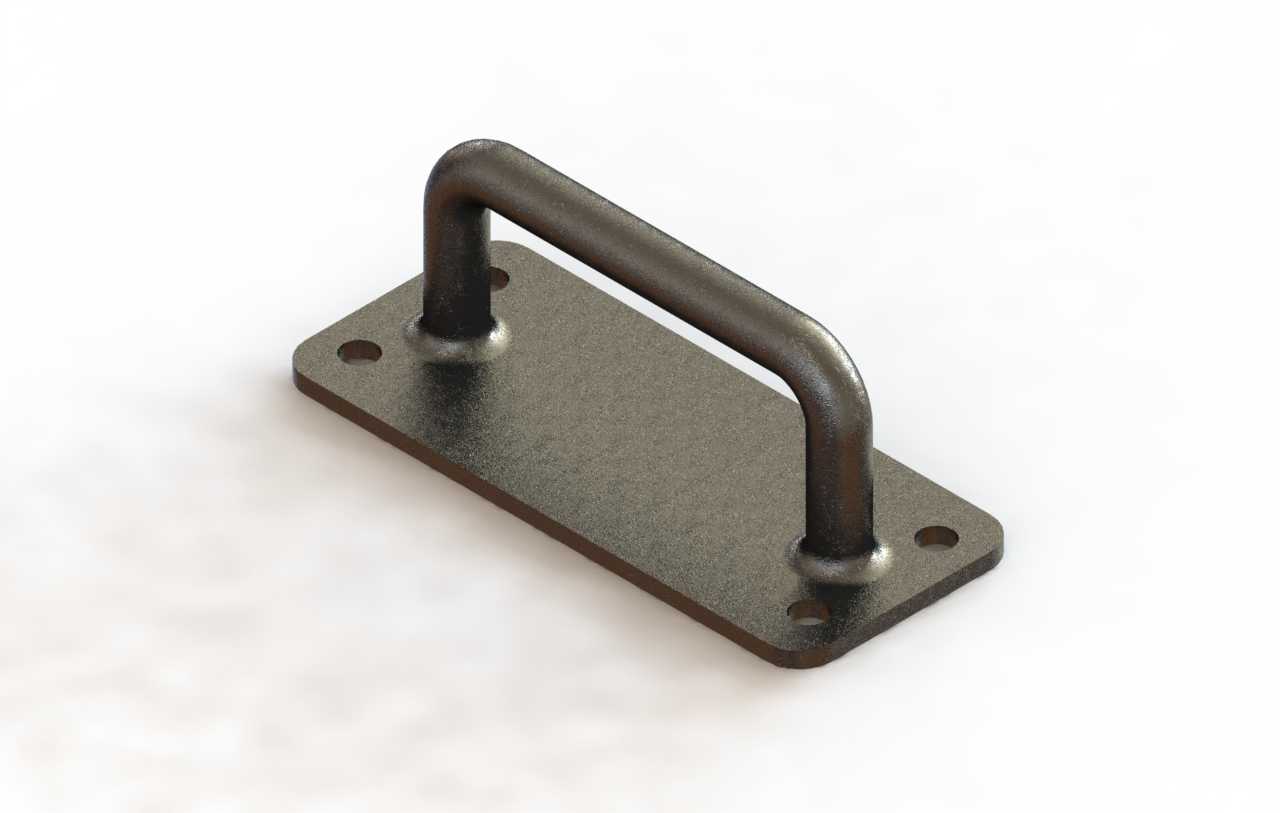

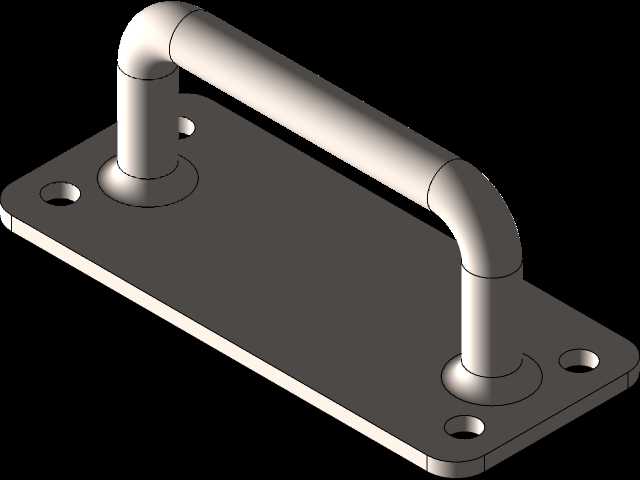

　　这款板式U型拉手的结构设计，首先要考虑的是不同场景下的安装适配性，从实际落地的使用场景来看，它既可以适配CA6140这类普通车床的防护门、操作舱门开合需求，也能用于工业控制柜、设备检修门、家居柜体的门板启闭，甚至在部分小型试验设备、工具箱的舱门上也能通用，核心是满足人手施力拉拽开启部件的功能需求。从功能特性上看，拉手采用U型弯杆搭配矩形安装底板的结构，区别于单点固定的小型拉手，四个安装孔分布在底板的四个角位，安装后受力均匀，不会因为长期单侧施力出现固定点松动、底板变形的问题，弯杆部分做了圆弧过渡处理，没有尖锐棱角，人手握持的时候贴合掌心弧度，符合人体工程学的施力角度，拉拽的时候手腕不需要过度弯折，

　　长时间频繁开合操作也不容易产生疲劳感。设计过程中首先要确定安装边界，矩形底板的长宽尺寸要匹配常见的门板安装预留位，四个安装孔的孔距要符合通用五金件的安装规范，不需要在门板上额外重新打孔定位，适配现有市面常见的门板安装孔位，降低现场安装的改造成本；弯杆的高度要预留足够的握持空间，保证戴薄劳保手套操作的时候也能顺利伸入弯杆和底板之间的间隙，不会出现卡手、握不住的情况，弯杆的直径选取也要兼顾结构强度和握持手感，太细的话拉拽的时候压强过大硌手，太粗则会导致握持不牢，施力的时候容易打滑。结构强度方面，弯杆和底板的连接位置采用圆弧过渡的焊接或者一体成型结构，避免应力集中，在承受额定拉拽力的时候，连接位置不会出现断裂、开焊的问题，

　　底板的厚度选取要保证安装后不会因为受力出现翘曲，贴合门板表面，不会出现局部凸起刮蹭衣物或者操作人员的情况。表面处理上采用哑光磨砂的质感，既不容易残留指纹和油污，在工业车间多油污、多粉尘的使用环境下也方便擦拭清洁，同时哑光质感不会产生强光反射，不会对操作人员的视线造成干扰。从实际使用的工况出发，这款拉手的设计没有多余的装饰结构，所有结构都服务于功能需求：底板的四个沉头孔设计，安装后螺丝头不会突出底板表面，保证底板完全贴合门板，没有突出的勾挂点，避免操作人员经过的时候勾挂工作服、工具挂绳造成安全隐患；U型弯杆的两端和底板连接位置做了圆角过渡，没有焊接毛刺或者尖锐接缝，握持的时候不会划伤手掌。在建模过程中，要重点校验弯杆的折弯半径，

　　既要保证折弯处的结构强度，避免折弯处出现应力裂纹，也要保证握持的时候折弯处的弧度贴合手指的自然弯曲形态，同时要校验安装孔的沉头深度，保证常用的沉头螺丝安装后完全没入孔位，不会突出平面。另外，这款拉手的安装通用性较强，不管是金属门板、木质柜体板还是复合板材的门板，只要预留对应孔位都可以安装，不需要额外的转接配件，在设备改造、柜体翻新的场景下也能直接替换原有损坏的同规格拉手，降低备件的储备种类。设计的时候还要考虑不同使用场景的受力阈值，工业设备舱门的拉手需要承受更大的拉拽力，所以底板和弯杆的壁厚要比家用柜体拉手稍厚，保证在设备门因为密封胶条吸力较大需要较大拉力开启的时候，拉手不会出现变形断裂，而在家居场景使用时，这个壁厚也能保证长期使用不会因为频繁拉拽出现松动，兼顾了工业场景的耐用性和家居场景的美观性。整体结构没有复杂的异形曲面，加工工艺性好，不管是采用焊接成型还是一体铸造成型都能实现较低的加工成本，适合批量生产，同时结构简单，后期维护更换也十分方便，不需要特殊的安装工具，只用普通的螺丝刀就能完成安装拆卸。
