深沟球滚动轴承结构三维设计

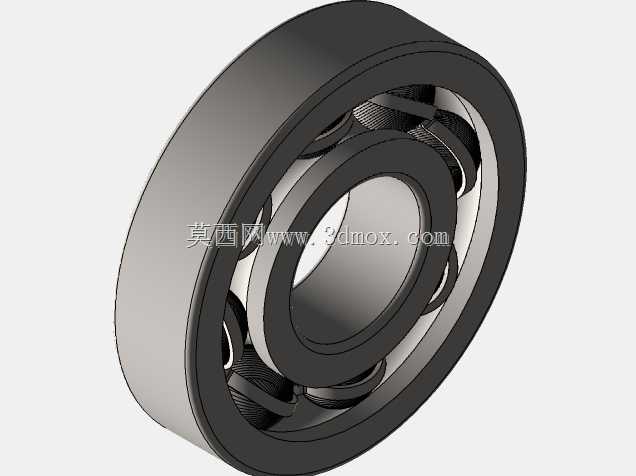

　　做机械结构设计的同行都清楚，旋转支承类零件的选型与建模，是传动系统设计里绕不开的基础环节，这次完成的深沟球轴承结构，完全围绕常规机床主轴、中小型电机输出端、通用输送机辊筒这类常见旋转支承场景做的结构还原。先从安装边界说起，这类轴承的安装配合需要严格匹配轴径与轴承座孔的公差带，内圈与旋转轴采用过盈配合，外圈与座孔多采用过渡或间隙配合，建模时特意保留了内圈、外圈的倒角结构，避免压装时出现应力集中刮伤配合面，同时给密封件预留了合理的安装槽位，适配不同工况下的防尘、防润滑脂泄漏需求。

　　从功能特性上看，该结构主要承受径向载荷，同时可承受一定比例的双向轴向载荷，对比滑动轴承，这类滚动轴承的启动摩擦阻力更小，运转精度保持性更好，维护时仅需定期补充润滑脂即可，不需要复杂的油路供油系统。设计过程中，滚动体的排布严格按照等节距均分原则，保持架采用浪形冲压结构，既能够将每个滚动体均匀分隔，避免滚动体之间直接接触产生额外摩擦磨损，又能留出足够的储脂空间，保证运转过程中润滑脂能够均匀附着在滚动体与滚道接触面上。

　　实际应用场景里，这类轴承覆盖的设备范围极广，小到家用电动工具的输出轴支承，大到普通机床的进给轴、中小型减速机的输入输出端，都能见到同结构轴承的身影。建模时特意还原了滚道的曲率半径设计，滚道曲率略大于滚动体半径，保证接触应力分布均匀，避免局部应力过大导致早期点蚀失效；同时内外圈的挡边高度做了合理匹配，既能够承受额定范围内的轴向载荷，又不会因为挡边过高增加滚动体运转时的滑动摩擦。

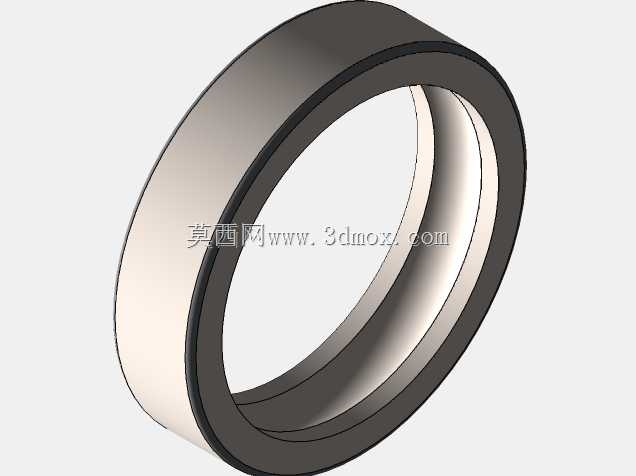

　　很多新手建模时容易忽略轴承的安装拆卸工艺结构，这次的模型特意还原了内圈、外圈的拆卸受力面，方便使用拉马进行拆卸维护时，受力点能够直接作用在套圈端面上，不会损伤滚道与滚动体。另外滚动体与滚道之间预留了合理的径向游隙，建模时的游隙取值参考了常规普通级精度轴承的标准范围，既不会因为游隙过大导致运转时轴的跳动超差，也不会因为游隙过小出现运转卡滞、温升过高的问题。

　　从结构细节上看，保持架的铆钉连接结构也做了还原，每个兜孔的间隙控制在合理范围，允许滚动体在兜孔内有微小的自转与公转空间，不会出现卡滞现象。对于设备选型人员来说，这个模型可以直接用于装配体的干涉检查，提前验证轴肩高度、轴承座孔的台肩尺寸是否符合安装要求，避免实际加工装配时出现轴肩过高无法拆卸、或者台肩过低导致外圈定位失效的问题。
