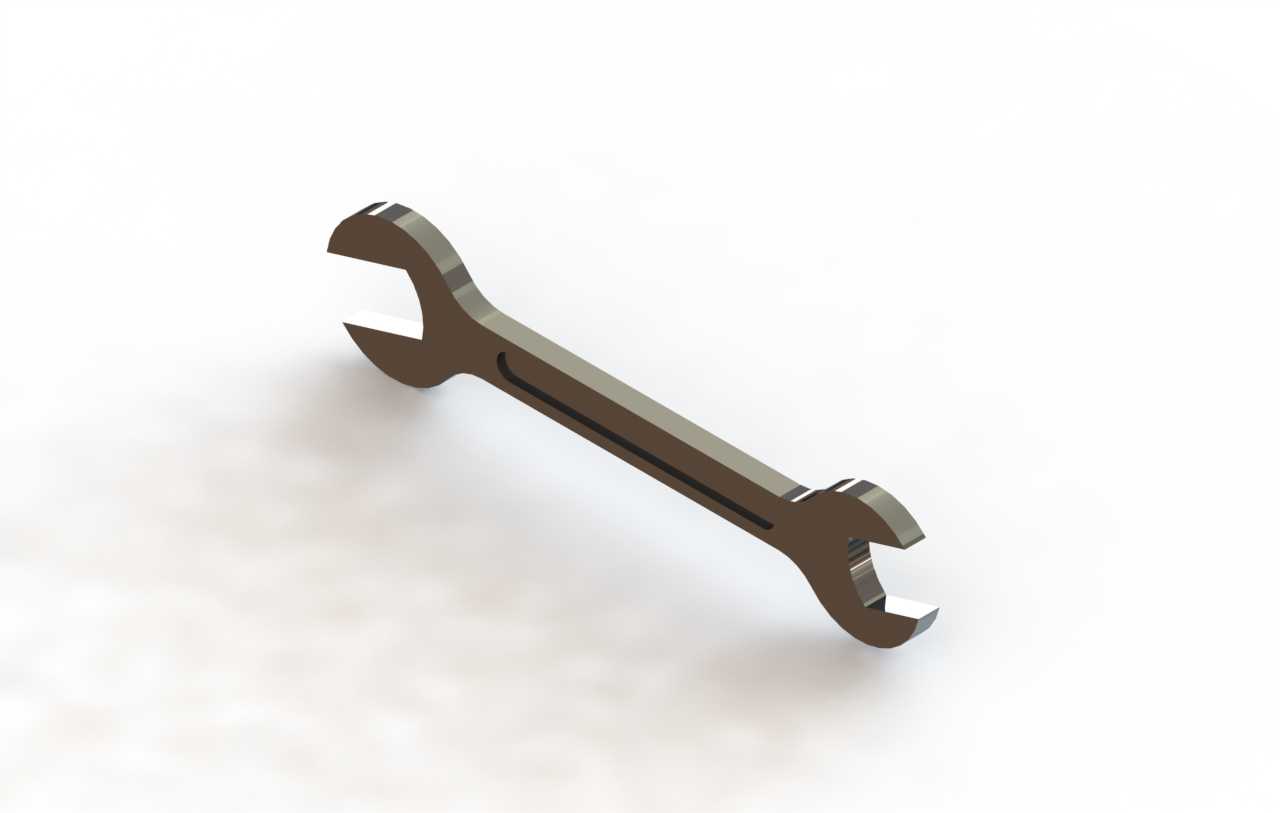

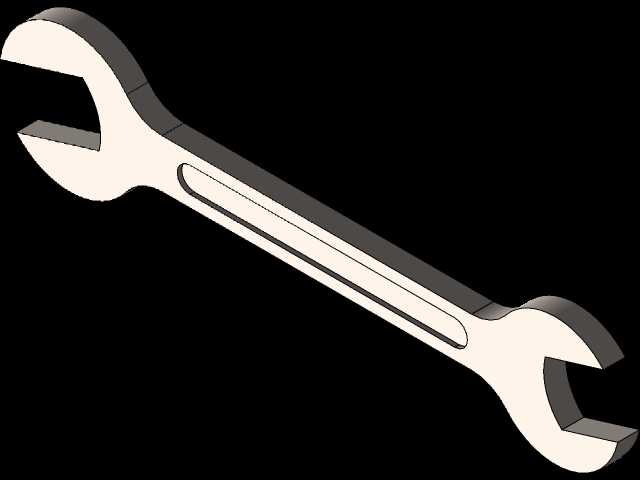

双头开口扳手结构设计方案

　　在设备维保、产线装配、五金加工等诸多现场场景里，双头开口扳手是拆装六角头螺栓、螺母类紧固件最常用的手动工具之一，相比活动扳手，它的开口尺寸固定，与紧固件头部的贴合面积更大，施力时不易打滑损伤紧固件棱角，也不会因为活动 jaw 间隙带来的旷量影响操作精度，在对紧固件扭矩有明确要求、或者作业空间受限无法使用套筒、棘轮工具的场景下，固定开口的双头扳手是一线作业人员的首选工具。

　　这款双头开口扳手的设计，首先围绕两端开口的尺寸匹配逻辑展开，两端分别对应两种常用的公制紧固件规格，覆盖日常维保场景中最高频的两个尺寸段，减少作业时频繁更换工具的频次。扳手主体采用长条形杆身结构，整体受力路径沿杆身轴向传递，从施力端到开口咬合端的力线平直，没有多余的弯折结构带来的应力集中点，杆身截面采用工字形优化设计，在保证整体抗弯强度的前提下，尽可能削减非受力区域的材料厚度，降低工具整体重量，长时间握持作业时能有效减少手部疲劳。

　　开口部位的设计是整个扳手的核心功能区，两个开口的夹角与六角紧固件的头部角度完全匹配，开口内侧的两个咬合面做了微小的倒角处理，既可以在对准紧固件时起到导向作用，避免硬卡造成的开口边缘磕碰变形，也能让咬合面与紧固件六角面的接触更贴合，施力时载荷均匀分布在整个接触面上，不会因为局部应力过大压溃紧固件棱角，也能减少开口部位的磨损，延长工具使用寿命。开口与杆身的过渡位置采用大圆弧过渡结构，替代传统的直角过渡，能有效分散施力时的应力集中，避免在大扭矩作业时出现杆身与开口连接位置断裂的问题。

　　从安装与使用边界来看，这款扳手的整体长度根据两端适配的紧固件扭矩需求做了匹配设计，对应大尺寸开口的一端杆身长度更长，利用杠杆原理放大手部施加的扭矩，刚好满足对应规格紧固件的拧紧力矩要求，不会因为力臂过长导致过拧损伤螺纹，也不会因为力臂过短导致施力不足无法达到预紧要求。扳手的整体厚度控制在合理范围，杆身厚度均匀，开口部位的厚度略大于杆身，保证咬合部位的结构强度，同时能伸入部分狭窄的装配间隙中作业，适配设备内部、工装夹具夹缝等空间受限的拆装场景，不会因为工具过厚无法卡入紧固件位置。

　　杆身中部设计有纵向的凹槽结构，一方面是作为加强筋提升杆身的抗弯刚度，在施加较大扭矩时杆身不会出现明显的弯曲变形，保证力的传递效率；另一方面凹槽也能在握持时增加手部与工具的摩擦力，手上沾有少量油污时也能稳定握持，不会出现打滑脱手的情况。扳手整体的边缘都做了圆角钝化处理，没有尖锐的棱角、毛刺，握持时不会划伤手部，也不会在磕碰周边设备零部件时造成漆面或加工面的损伤。

　　在实际使用场景中，这类双头开口扳手既可以用于生产线上的产品装配工序，配合定扭矩作业要求完成紧固件的预紧，也可以用于设备日常巡检、故障维保过程中的紧固件拆装，还能适配五金维修、家装施工等民用场景的作业需求。设计过程中没有多余的装饰性结构，所有的外形特征都围绕功能需求展开，每一处截面变化、圆弧过渡都对应实际受力、使用便利性的要求，没有为了外观牺牲结构强度或者使用便利性，完全贴合手动工具实用优先的设计逻辑。

　　针对不同作业场景的适配性，这款扳手的开口尺寸公差控制在合理范围，既不会因为开口尺寸过小无法卡入标准紧固件，也不会因为间隙过大导致施力时打滑，能适配国标规定的对应规格六角头螺栓、螺母的尺寸公差范围，不管是新的标准紧固件，还是有轻微磨损的旧紧固件，都能稳定咬合。杆身的表面处理预留了足够的工艺空间，后续不管是做镀铬防锈处理，还是做发黑、浸塑处理，都不会影响整体的尺寸精度与装配使用性能，能满足不同工况下的防锈、防滑需求。
