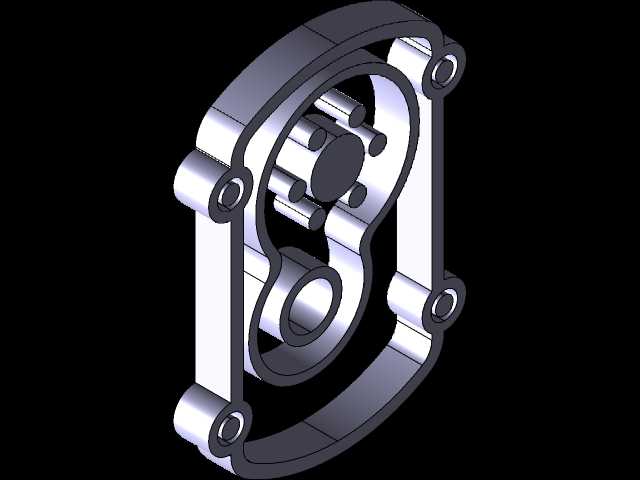

CA6140车床配套异形泵体结构三维设计

　　在普通卧式车床的润滑与冷却供给系统中，这类异形壳体零件承担着介质导流、传动组件承载的核心作用，是CA6140系列车床床头箱润滑回路里的关键承压构件。从实际装机场景来看，该零件安装在床头箱靠近主轴箱外侧的预留安装位，四个带衬套的安装孔分别对应箱体上预先加工的定位螺柱，安装时需保证结合面的平面度误差不超过0.02mm，避免密封失效导致润滑油渗漏。

　　设计阶段首先要匹配内部传动组件的排布逻辑，零件中部的异形腔体并非随意造型，而是完全避让内部齿轮泵的啮合齿轮、传动销轴以及进出油道的走向：腔体左侧的大直径轴孔用于安装主动齿轮的支撑轴，轴孔端面预留的密封槽深度控制在1.8mm，适配标准O型密封圈的压缩量要求；下方偏置的小直径孔道为出油通道，直接连通床头箱的分油块，将加压后的润滑油输送到主轴轴承、滑移齿轮啮合面等需要持续润滑的点位。

　　从结构强度角度考量，该零件的壁厚采用非均匀设计：安装孔周边的壁厚加厚至5mm，抵消螺栓紧固时的局部压应力，避免长期受力出现开裂；腔体非承压区域的壁厚控制在2.5mm，在保证铸件成型良品率的前提下尽可能降低零件自重，减少床头箱的整体负载。零件外侧的弧形轮廓完全贴合床头箱的外壁曲面，安装后不会突出箱体外部的安全防护边界，避免与车床操作过程中移动的手柄、挂轮组件发生运动干涉。

　　建模过程中需要重点处理几个工艺细节：所有安装孔的端面都设计了0.5mm的凸台，加工时仅需精铣凸台平面即可保证安装贴合度，减少大面积平面铣削的加工量；腔体内部的转角处全部采用R2mm的圆角过渡，既符合砂型铸造的拔模要求，避免铸件出现应力集中导致的冷裂缺陷，也能减少润滑油在腔体内的流动阻力，降低泵组的输出功率损耗。进出油口的位置设计充分考虑了管路装配的操作空间，油口螺纹采用普通细牙螺纹，密封性能可靠，装配时无需额外过大的操作空间即可完成油管接头的拧紧作业。

　　从实际运维角度看，该零件的结构设计充分考虑了后期检修的便利性：拆卸时仅需松开四个固定螺栓即可将整个泵体组件从箱体上分离，无需拆解周边的挂轮、操纵机构，大幅降低日常维护的工作量。零件的材质选用HT200灰铸铁，具备良好的减震性能，能够吸收齿轮泵运转时产生的高频振动，避免振动传递到箱体导致的加工精度下降，同时灰铸铁的耐磨性能优异，长期与润滑油接触也不会出现腐蚀变形，能够满足车床长达十余年的服役周期要求。

　　在尺寸链校核环节，需要重点保证主动轴孔与从动轴孔的中心距误差控制在±0.015mm以内，否则会导致齿轮啮合间隙过大或过小，出现供油压力不足或者齿轮异常磨损的问题；四个安装孔的位置度公差不超过Φ0.03mm，保证安装时能够顺利对准箱体上的定位螺柱，不会出现强制装配导致的零件变形。腔体的容积经过精确计算，刚好容纳齿轮泵工作时所需的最小存油量，避免启动阶段出现吸空现象，保证车床开机后3秒内即可建立稳定的润滑系统压力，为各个运动副提供及时的润滑保护。
