CA6140机床用异形连接挂板结构设计

　　这款异形连接挂板是CA6140普通车床进给箱与溜板箱传动链路中的配套连接件，主要承担传动拨叉的定位支撑与行程限位作用，在机床日常运转过程中，需要持续承受拨叉往复移动带来的交变载荷，同时要保证拨叉滑移过程中无卡滞、无过量窜动，直接影响车床进给传动的精度稳定性。从实际应用场景来看，该零件安装在CA6140车床床身靠近进给箱的内侧腔体内，周边与进给箱输出轴、光杆传动套、溜板移动拨叉相邻，安装空间十分紧凑，因此设计时没有采用规则的矩形板状结构，而是根据周边构件的避让需求做了多处异形轮廓裁切。零件主体采用45号钢切削加工成型，表面做发黑防锈处理，整体轮廓最大外廓尺寸控制在120mm×80mm×12mm范围内，

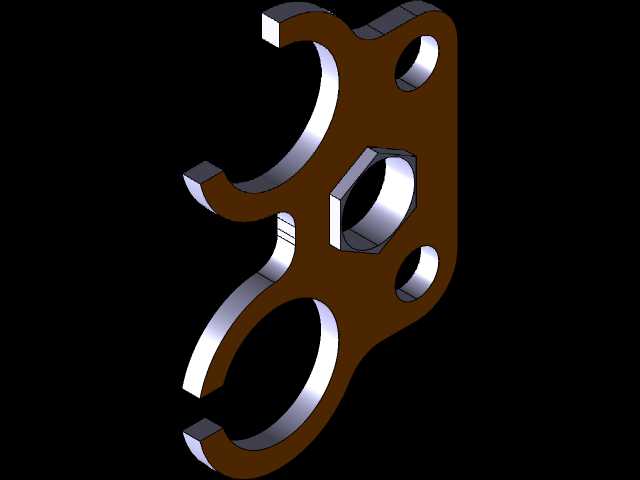

　　安装定位依靠板面上两个Φ8mm的圆柱销孔完成基准定位，再通过三个M6内六角螺钉完成紧固，安装后板面与床身安装基面的平行度公差要求控制在0.02mm以内，避免拨叉滑移时出现别劲现象。设计过程中首先梳理了该位置的传动逻辑：拨叉需要在挂板的导向轮廓范围内完成三个档位的切换，分别对应光杆传动、丝杆传动、空档三个状态，因此挂板上的三个弧形导向槽的轮廓度公差要求达到0.015mm，槽口边缘做C0.5的倒角处理，避免拨叉滑块移动时出现锐边刮擦。其中上下两个大尺寸弧形槽对应大行程的档位切换，中间的六边形通孔是为了避让进给箱伸出的六角锁紧轴，避免挂板安装时与锁紧轴发生运动干涉，上下两个小圆孔则是拨叉档位定位钢球的让位孔，

　　保证钢球弹出时能准确卡入拨叉的定位凹坑内，不会被挂板板面阻挡。从结构强度角度考虑，挂板的最薄壁厚位置设置在弧形槽的边缘位置，壁厚不小于5mm，经过受力校核，在拨叉最大推力120N的工况下，该位置的最大应力为78MPa，远低于45号钢的屈服强度，不会出现塑性变形问题。同时为了降低加工难度，所有的槽型轮廓都采用数控铣削一次装夹加工完成，避免二次装夹带来的位置度误差，安装基面的平面度要求控制在0.01mm以内，保证安装后与床身基面完全贴合，不会出现紧固后板面翘曲的问题。实际装配过程中，需要先将两个定位销压入床身的定位孔内，再将挂板的销孔对准定位销推入，最后对称拧紧三个固定螺钉，拧紧力矩控制在8N·m，避免力矩过大导致板面变形。

　　该挂板的磨损主要出现在弧形导向槽的侧面，长期使用后如果槽面磨损量超过0.1mm，会导致拨叉档位定位不准，出现进给脱档的问题，因此设计时槽面的表面粗糙度要求达到Ra1.6，降低拨叉滑块与槽面的摩擦系数，延长零件的使用寿命。另外在挂板的外侧轮廓上做了两处内凹的让位缺口，分别对应床身内部的润滑油管和走线槽，避免安装时挤压油管导致润滑油路堵塞，也防止电线被板边锐边割破造成电路故障。从建模逻辑来看，绘制该零件时首先以安装基面为草图基准面，绘制整体的外轮廓和各个孔位、槽位的截面形状，通过拉伸凸台生成基础实体，再对各个孔位做拉伸切除，对槽口和孔边做倒角处理，最后对安装基面和槽面做表面粗糙度的标注，同时标注各个形位公差要求，保证加工出来的零件能直接满足装配需求，不需要额外的修配。
