CA6140车床轴瓦式压紧固定座结构

　　在普通卧式车床的床头箱、进给箱以及溜板箱的传动副布局中，这类带半圆抱合面的块状固定座是承担轴系径向限位、抵消切削载荷的核心支撑类零件，尤其在CA6140这类通用卧式车床上，这类零件多布置在主轴箱内的传动轴跨距支撑点、光杠丝杠的中间托架位置，以及溜板箱内开合螺母的导向压紧部位，日常加工中承受轴系转动带来的径向交变载荷、走刀机构换向时的瞬时冲击载荷，还有切削过程中传递到支撑点的振动载荷，其结构刚性与安装精度直接影响整台机床的传动稳定性与加工精度保持性。

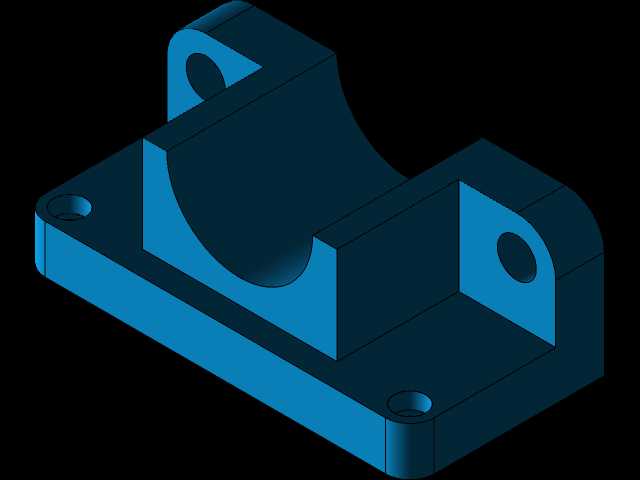

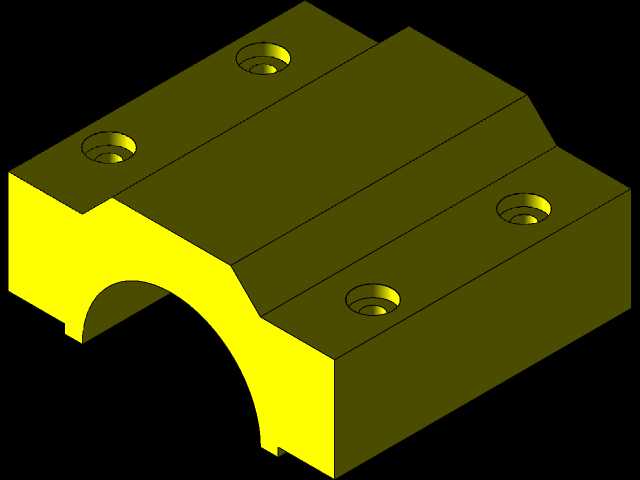

　　从结构设计逻辑来看，零件主体采用矩形块式的本体构型，下半部分开出的半圆弧形抱合面，是与配套轴瓦或者光轴外圆直接贴合的工作面，弧面的直径公差、表面粗糙度以及圆柱度要求，直接决定了支撑副的配合间隙——间隙过大会导致轴系转动时出现径向窜动，加工外圆时容易出现振纹、锥度超差问题；间隙过小则会导致轴系转动阻力增大，温升过快，长时间高速运转时容易出现抱轴烧瓦的故障。本体上平面加工出的四个沉头安装孔，采用对称式布局，孔位的位置度公差严格控制在0.02mm以内，沉孔深度经过精确核算，保证内六角圆柱头螺钉安装后头部完全沉入沉孔内，不会高出零件上平面，避免与上方的盖板或者相邻传动零件发生运动干涉。

　　零件的安装边界设计充分考虑了机床装配的工艺性：本体的两个侧面均加工成与安装基准面垂直的精磨平面，装配时可以直接靠紧箱体的定位侧壁，不需要额外加装调整垫片就能保证支撑孔的同轴度要求；半圆抱合面的两端加工出微小的倒角，一方面是去除机加工产生的毛刺锐边，避免装配时刮伤轴瓦的配合面，另一方面也能在装配时引导轴瓦顺利滑入配合位置，降低装配难度。零件的厚度方向尺寸经过刚度校核，在最大切削载荷下的形变量控制在0.005mm以内，既不会因为壁厚过大增加不必要的零件重量、占用箱体内部有限的安装空间，也不会因为壁厚不足导致支撑刚性不够，出现受力变形的问题。

　　从实际应用场景出发，这类固定座在CA6140车床的日常维修与改造中也属于常换配件，长期使用后半圆抱合面会因为长期的摩擦载荷出现磨损，导致配合间隙增大，这时候就需要更换新的固定座来恢复支撑精度。建模过程中需要重点关注几个关键尺寸的匹配：半圆抱合面的直径要与对应支撑轴的轴瓦外径保持过渡配合，四个安装孔的孔距要与箱体上的预制螺纹孔孔距完全一致，沉孔的深度要匹配所选螺钉的头部高度，零件的总高度要保证安装后轴系的中心高与箱体设计的传动中心高完全重合，避免出现轴系别劲的问题。另外零件上平面与半圆抱合面的平行度、安装底面与抱合面中心的尺寸公差，都是建模时需要严格控制的形位公差项，这些公差直接决定了零件安装后的实际使用性能。

　　不同于外露的机床结构件，这类箱体内部的支撑固定座不需要做外观装饰性的表面处理，只需要在加工完成后进行去应力退火，消除机加工产生的内应力，避免长期使用过程中出现应力变形导致精度丧失。零件的棱边全部做0.5mm的倒角处理，既可以避免装配时划伤操作人员，也能减少应力集中点，提升零件的抗疲劳载荷能力。在传动布局中，这类固定座往往成对使用，上下两个半座共同抱合住轴瓦或者传动轴，通过四个螺钉的预紧力提供足够的抱紧力，保证轴系在承受切削载荷时不会出现位移，同时也为轴系的转动提供稳定的支撑基准，是机床传动系统中不起眼但至关重要的基础零件。
