CA6140车床用异形多通油路安装阀块

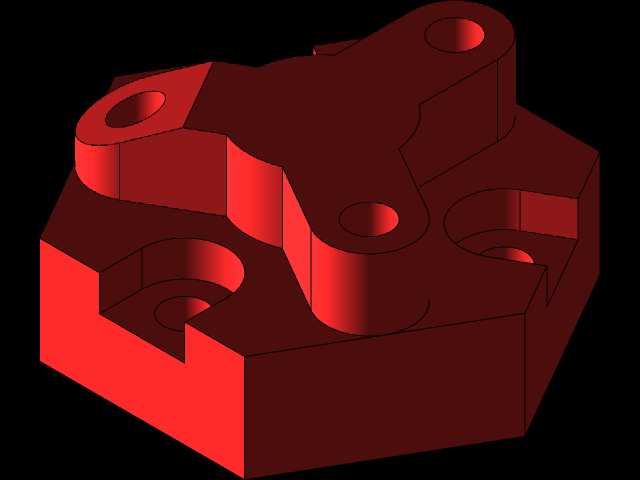

　　这个阀块是CA6140普通车床润滑系统里的核心分油部件，安装在主轴箱下方靠近进给箱的侧壁位置，主要负责把来自柱塞润滑泵的压力油分配到主轴轴承、进给齿轮啮合点、溜板箱导轨面这几个需要持续润滑的点位，替代了早期CA6140机型上采用的分油油管接头组，能减少管路接头数量，降低长期使用后的润滑油渗漏概率。从结构上看，主体采用六方切边的外形，是为了适配主轴箱侧壁的安装空间，避免和旁边的挂轮架调节手柄产生运动干涉，三个带沉孔的安装孔位完全匹配原有安装螺柱的位置，不需要对床身原有结构做任何改动就能直接替换，沉孔深度刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉头部不会突出块体表面，不会剐蹭到经过的传动杆件。块体上分布的五个不同通径的油孔，

　　其中两个大直径孔是进油和总回油通道，剩下三个小孔分别对应三个独立的润滑支路，每个支路的孔口都做了120度的倒角密封面，和扩口式管接头配合的时候能实现金属硬密封，不需要额外加装密封垫片，避免橡胶垫片长期浸泡在润滑油里老化脱落堵塞油道。设计的时候特意把各个油道的走向做了空间错位，没有在块体内部形成交叉贯通的误通腔，所有内部流道的转角都做了R2的圆角过渡，能减少压力油在流道内的沿程阻力，保证各个润滑点的供油压力稳定，不会出现远端润滑点供油不足的问题。块体的下端面做了0.8的粗糙度要求，和安装基面贴合的时候能保证密封性能，不会出现接触面渗油的情况，侧面的两个定位销孔是和安装基面上的定位销配合的，安装的时候能快速对准油孔位置，

　　不用反复调整对位，降低现场装配的难度。在实际使用场景里，这个阀块承受的润滑油工作压力在0.2-0.5MPa之间，属于低压润滑元件，材料选用HT200灰铸铁铸造后加工，一方面灰铸铁的减震性能好，能吸收油泵供油时产生的油压脉动，另一方面铸铁的耐磨性能优异，即使油液里带有少量磨损产生的金属碎屑，也不会快速冲刷磨损流道内壁，使用寿命能达到机床的大修周期。建模的时候要注意各个安装孔的位置度公差控制在0.1mm以内，油道孔的深度要严格控制，不能钻通块体的非加工面，避免造成油压泄漏，各个切边的外形尺寸要和周边运动部件保持至少5mm的安全间隙，防止机床运行过程中产生碰撞。另外块体上的一个盲孔是用来安装油压检测传感器的预留接口，平时用螺塞封堵，需要检测系统油压的时候可以直接拆下螺塞安装传感器，不用额外在箱体上打孔，方便后期的设备维护检修。
