斜口抽拉式金属物料收纳箱结构

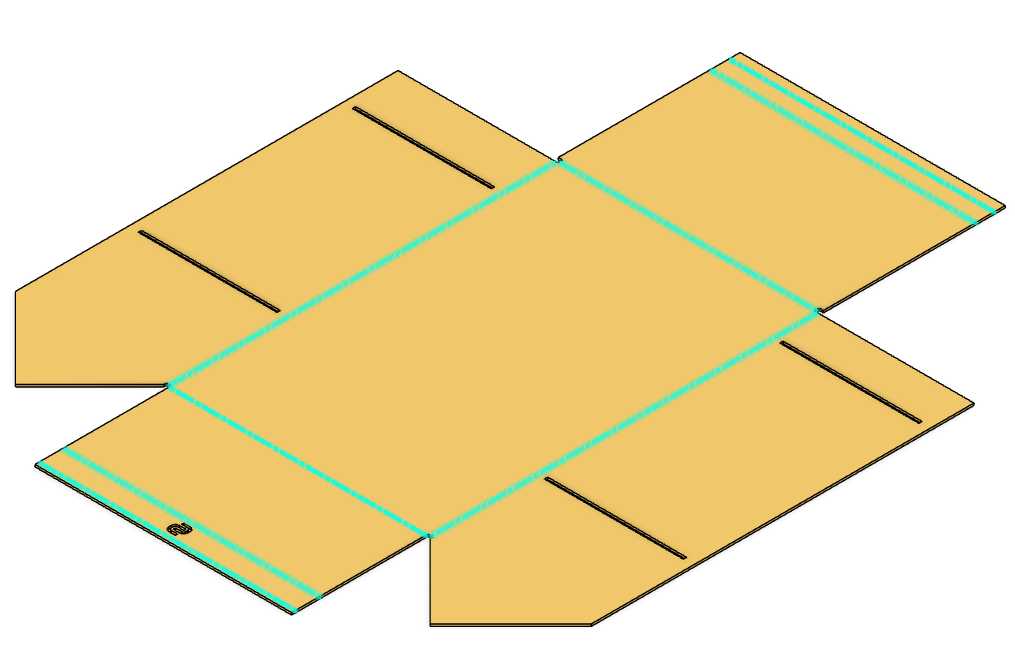

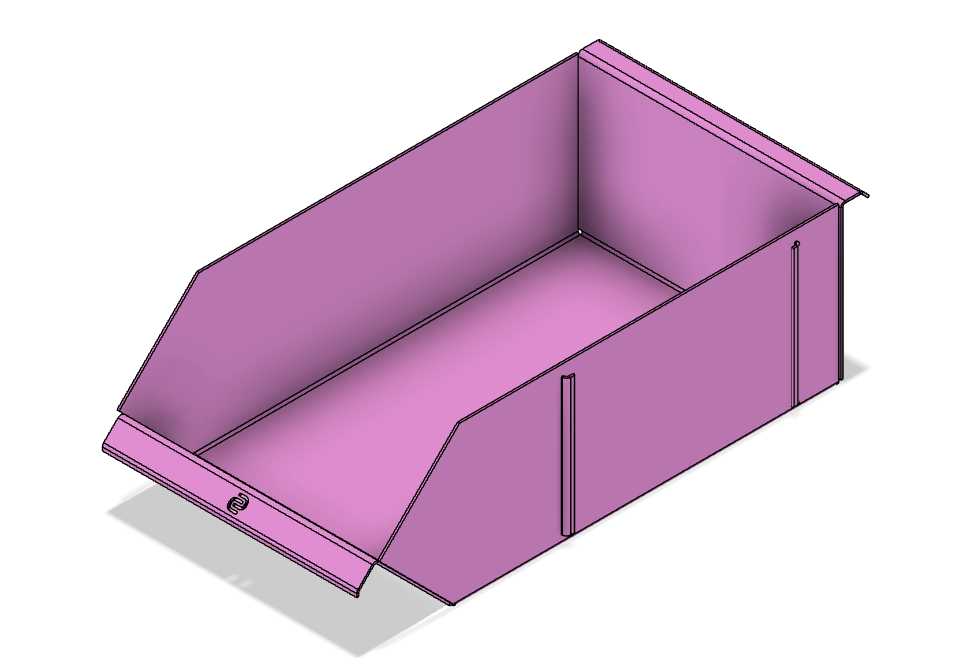

　　这款斜口抽拉式金属箱体主要面向生产车间工位物料暂存、仓储零散零件分类、工装工具定点存放这类场景，在机加工车间的工位旁、装配线的物料架层板上、维修班组的工具存放区都能适配，相比普通敞口料箱，斜口的设计能让作业人员不用大幅度探身就能拿到箱内深处的零件，减少取件时的多余动作，适配高频次取放物料的作业节奏。从结构设计来看，整体采用钣金折弯成型的思路，箱体主体为一体折弯的槽型结构，侧壁与底板的衔接处采用折边咬合加焊接的工艺处理，避免直角接缝处遗留毛刺划伤操作人员，同时提升箱体整体的结构刚性，满载状态下侧壁不会出现外鼓变形的问题。箱体前侧的斜口角度经过反复调整，角度控制在32度左右，既保证箱内的有效存储容积不会因为斜口设计损失过多，

　　又能让视线自然覆盖箱内80%以上的存储区域，找件时不用反复翻拨。前侧下方设置的抽拉式小抽屉，采用内嵌式滑轨结构，滑轨固定在箱体前侧的折弯加强筋上，抽屉前端做了卷边处理，抽拉时不会割手，这个小抽屉主要用来存放体积更小的紧固件、密封件这类零散小零件，和主仓的大尺寸零件做分区，避免小零件被大物料埋压难找。箱体顶部的外翻边结构，一方面是作为箱体的加强结构，提升上口的抗形变能力，堆叠放置时不会因为上方箱体的压力出现上口塌陷，另一方面外翻边可以直接挂在工位货架的挂条上，不需要额外的安装固定件，适配市面上常规的工位器具挂装尺寸。箱体外侧的竖向加强筋，是在侧壁钣金上直接冲压出的凸筋结构，不需要额外焊接加强条，既减少了焊接工序的工作量，

　　又能避免焊接变形带来的箱体尺寸偏差，凸筋的高度控制在3mm，不会额外占用过多的安装空间。从安装边界来看，这款箱体的外部长宽尺寸适配标准400mm深度的货架层板，放置时后侧与货架背板预留20mm的间隙，不会干涉货架的挡边结构，箱体高度设计为200mm，堆叠三层时总高度控制在650mm以内，符合作业人员站立操作的舒适取件高度范围，不需要踮脚或者弯腰就能完成取放动作。箱体底部做了微向内收的折边，放置在平面上时不会因为底部焊缝的凸起出现放置不稳的问题，折边的高度为5mm，刚好能让叉车的托盘臂或者手动液压车的叉齿顺利伸入箱体下方，方便整箱物料的转运。在实际使用场景中，这类金属收纳箱相比塑料料箱，抗冲击性能更强，车间内掉落的金属切屑、

　　焊接飞溅都不会对箱体造成损伤，表面做喷塑处理后，耐油污、耐切削液腐蚀，日常清理只需要用抹布擦拭即可，不会像塑料料箱那样长期接触油污后出现材质变脆开裂的问题。设计时特意规避了多余的突出结构，箱体所有外露的边都做了折边钝边处理，没有尖锐的棱角，作业人员在车间内走动时即使碰到箱体也不会造成磕碰伤害。主仓内部的转角处做了小圆弧过渡，没有清洁死角，存放带切削液的零件时，残留的液体可以顺着圆弧面流到箱体底部，不会在直角缝里积存污垢，清理时可以直接用压缩空气吹净，维护成本很低。抽拉抽屉的限位结构做在滑轨末端，抽屉完全拉出时不会直接从箱体上脱落，避免抽拉过度导致抽屉内的小零件洒落，抽屉的拉手采用一体冲压的隐藏式结构，没有外凸的拉手部件，不会在转运过程中勾挂工作服或者其他管线。
