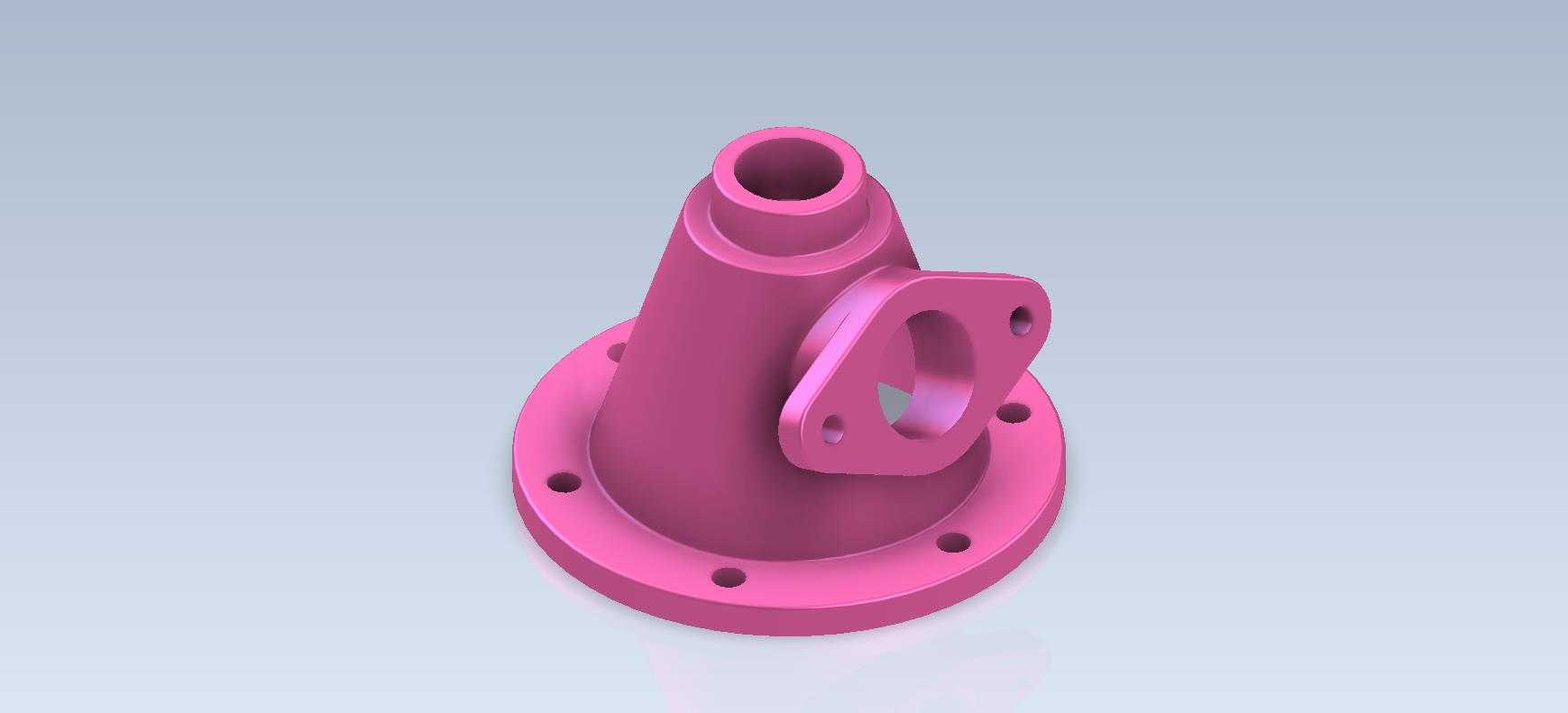

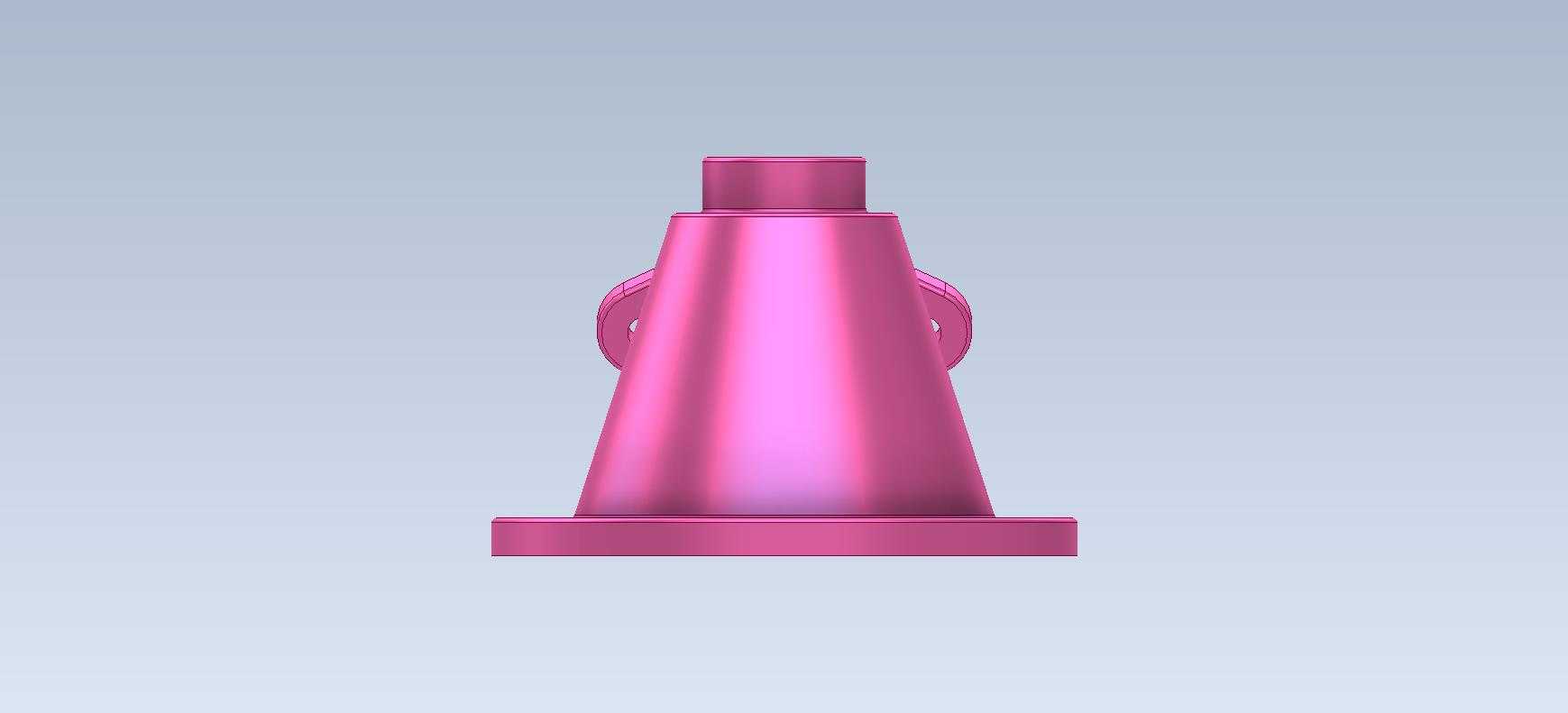

带侧支耳法兰底座锥形壳体机械零件

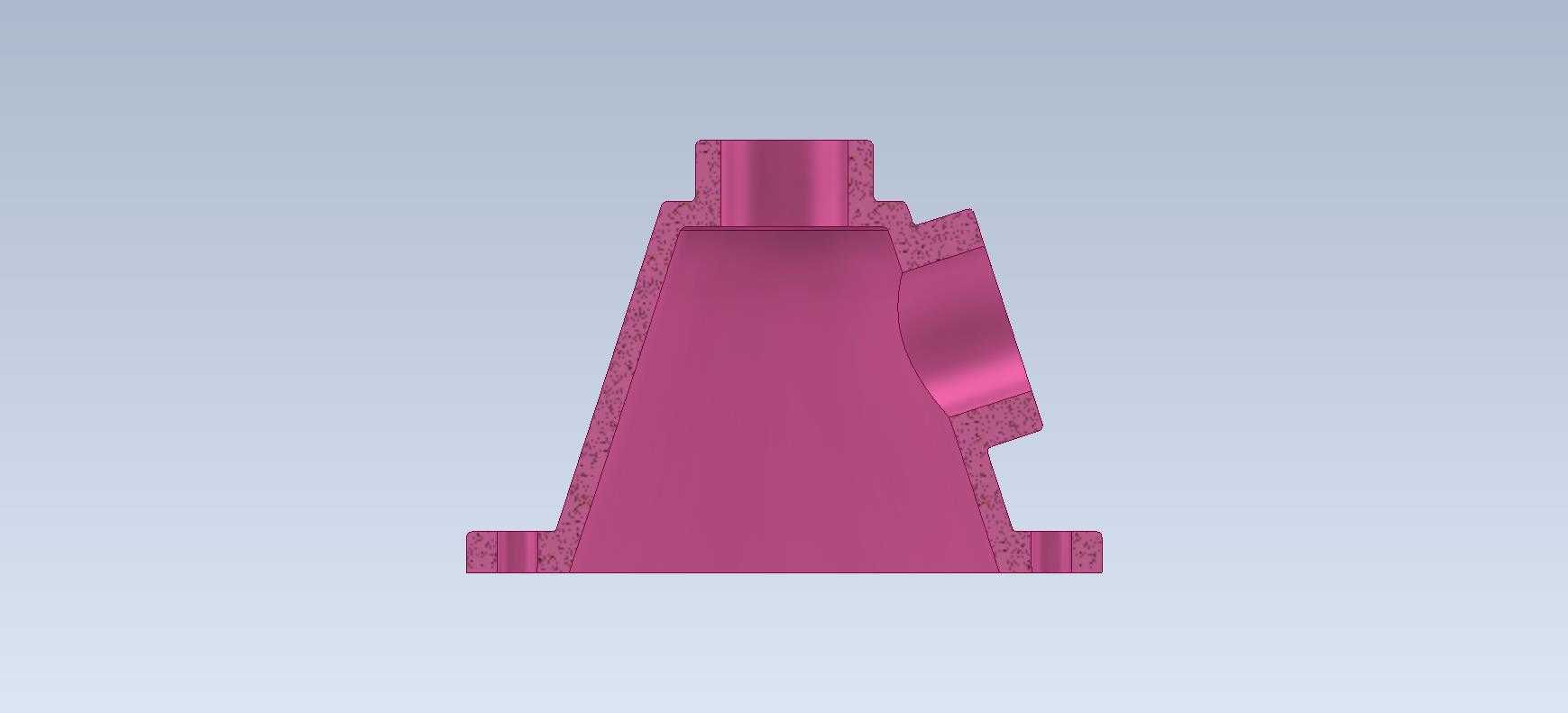

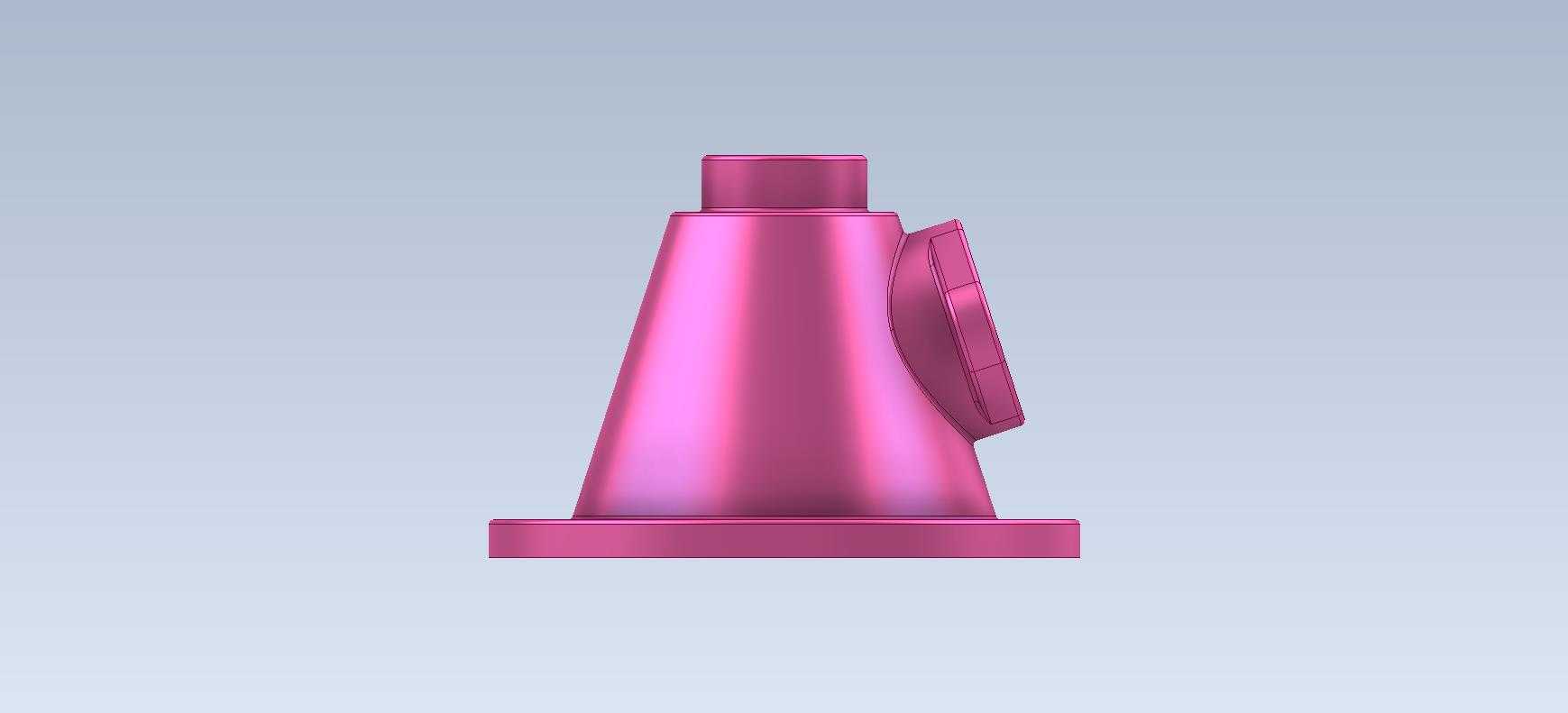

　　这类带侧支耳的法兰底座锥形壳体零件，常见于流体管路系统、小型设备的介质导流或安装支撑工位，在低压气动回路、润滑系统输油支路、小型风机出风口转接段都能见到同结构的零件身影，核心作用是实现不同通径管路的转接，同时通过侧支耳拓展外接附属元件的安装位，底部法兰则承担整个部件与安装基面的固定、密封对接功能。从结构设计逻辑来看，整体采用锥面过渡而非直筒结构，一方面是为了匹配上下两端不同的通径需求，上端小直径接口对接细管径管路或外接元件，下端大直径法兰对接大管径接口或设备基面，锥面的平滑过渡可以减少介质流经时的局部阻力，避免直角转折带来的紊流、压损问题，另一方面锥壳结构相比等直径直筒，在同等壁厚下具备更好的结构刚度，

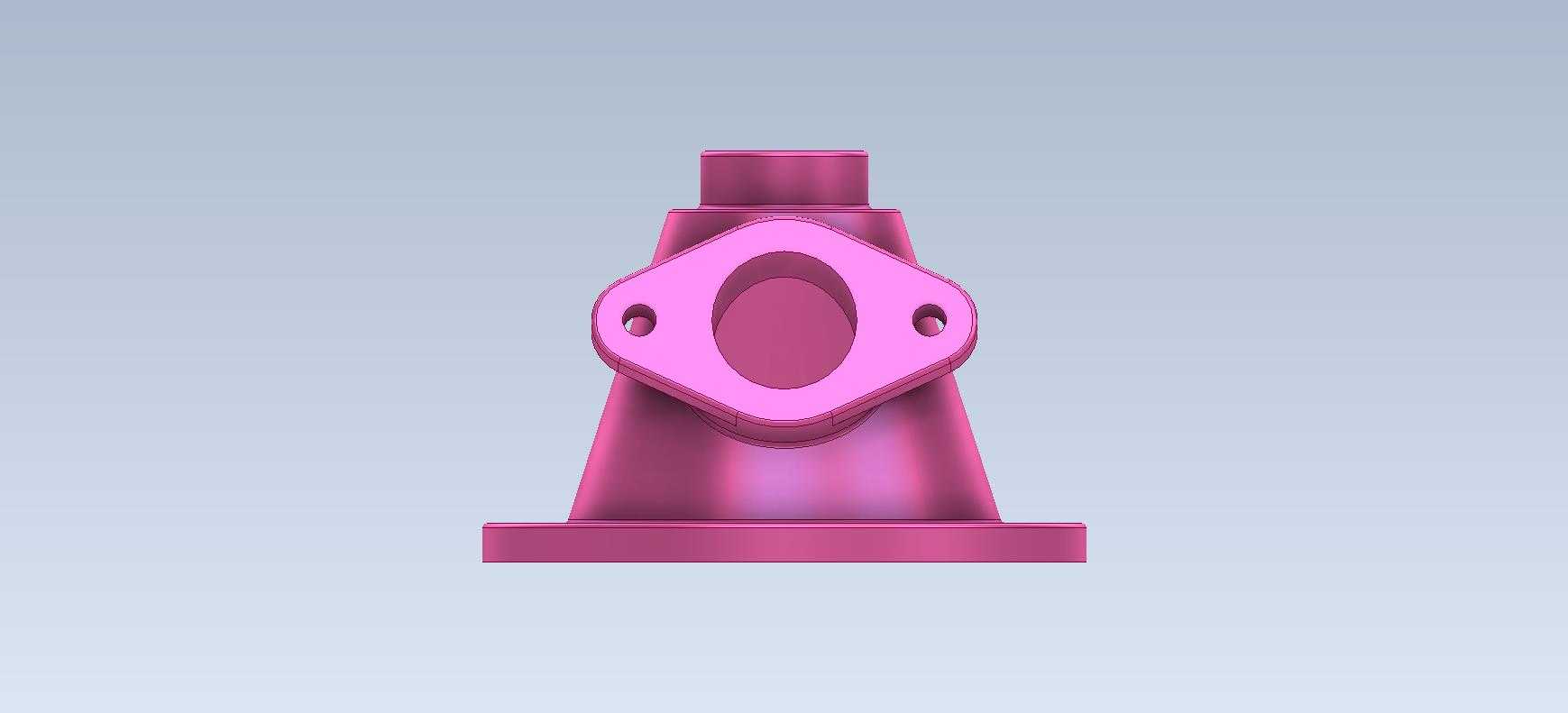

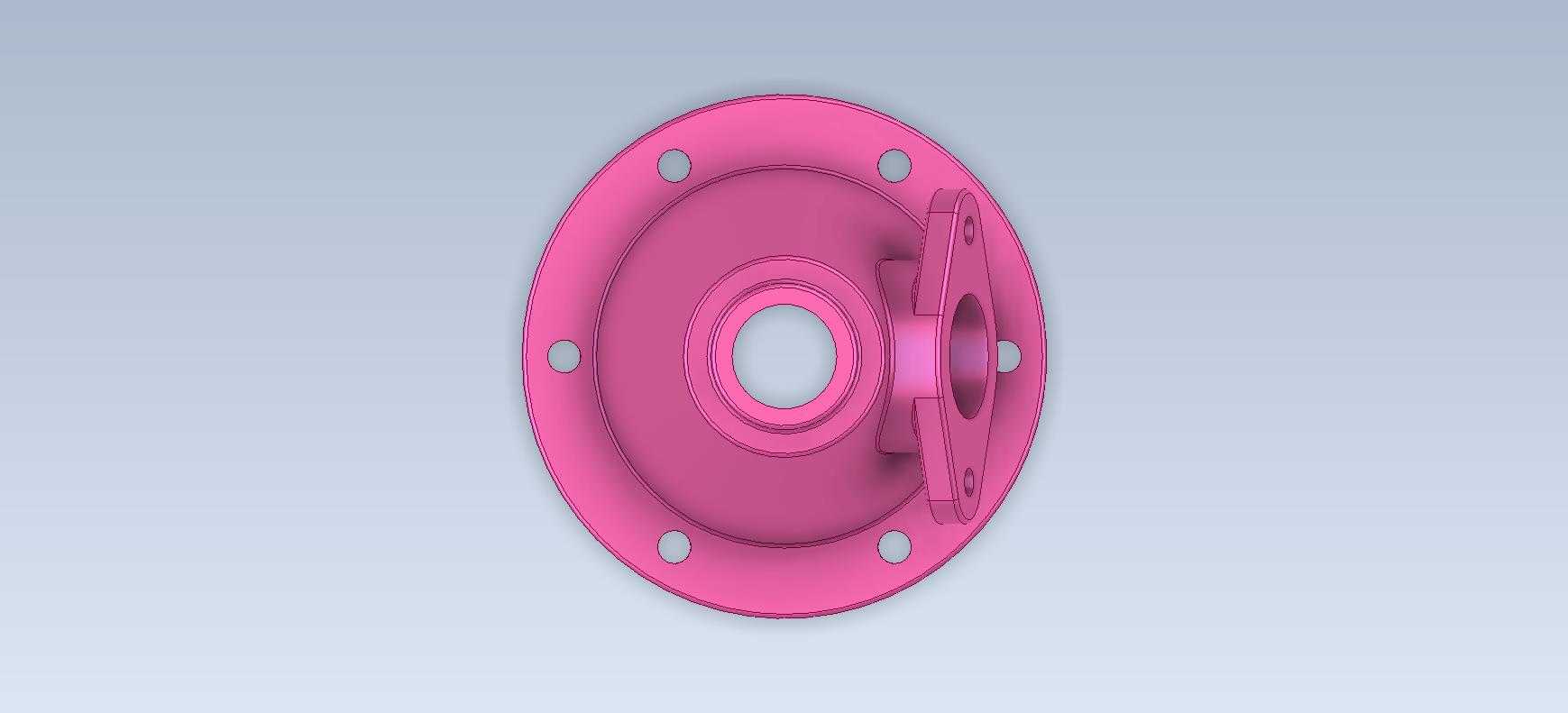

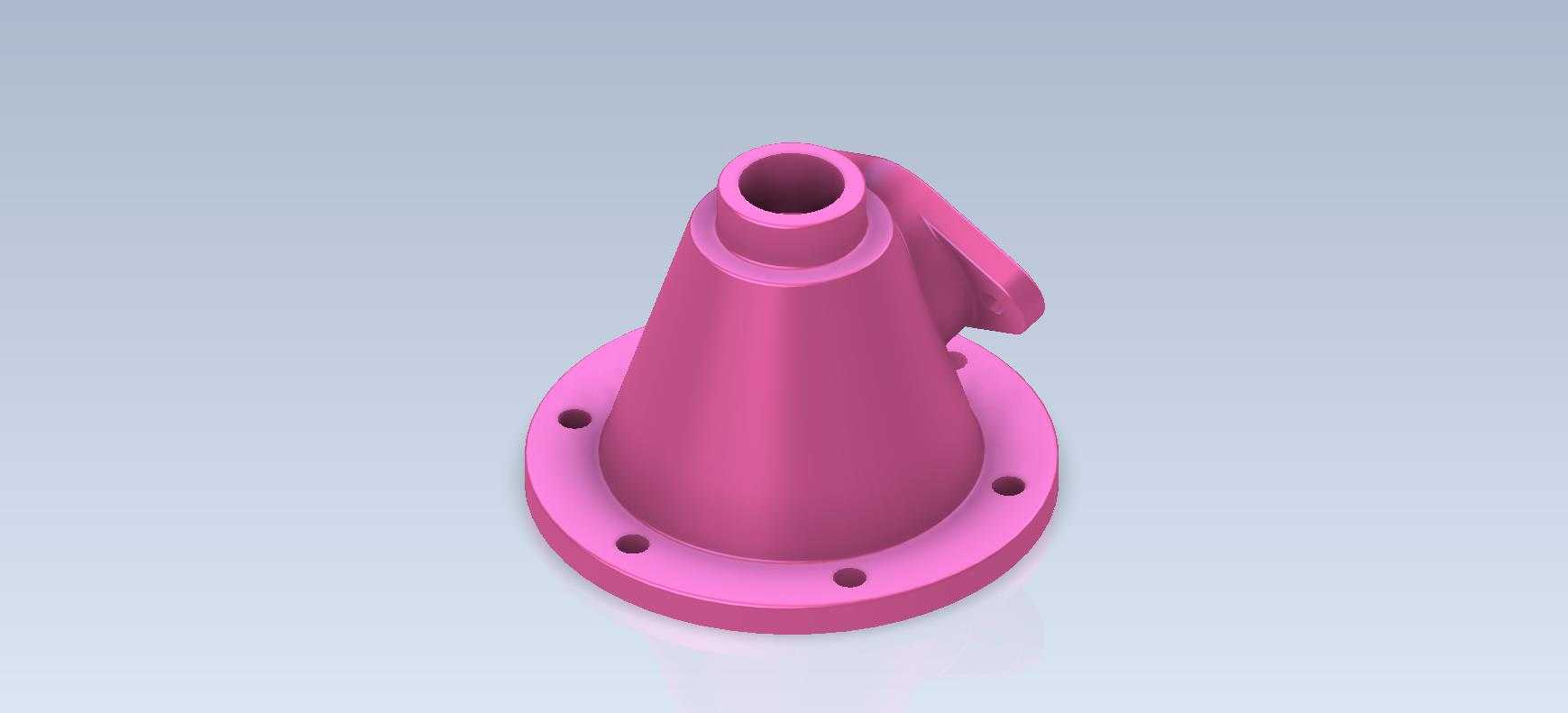

　　承受内部介质压力或外部安装载荷时，应力分布更均匀，不容易出现局部应力集中导致的变形。底部法兰采用圆盘式结构，沿圆周均匀分布多个安装通孔，安装时通过螺栓穿过通孔与基面的螺纹孔锁紧，法兰与基面之间可加装密封垫片实现端面密封，安装孔的分布圆直径、孔位数量都需要匹配对接端的标准接口尺寸，保证安装时的互换性，法兰厚度根据实际承压等级计算确定，既要满足螺栓锁紧时的压紧力需求，避免法兰翘曲变形影响密封，也要控制整体重量避免材料浪费。侧部伸出的支耳结构采用带三角形减重孔的耳板设计，耳板上预留两个安装通孔，主要用于外接固定传感器、小型阀件、管路固定卡扣这类附属元件，支耳与锥壳主体的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中，

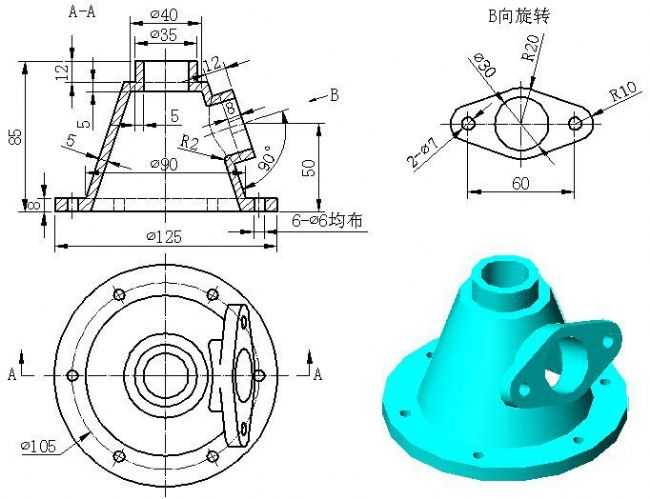

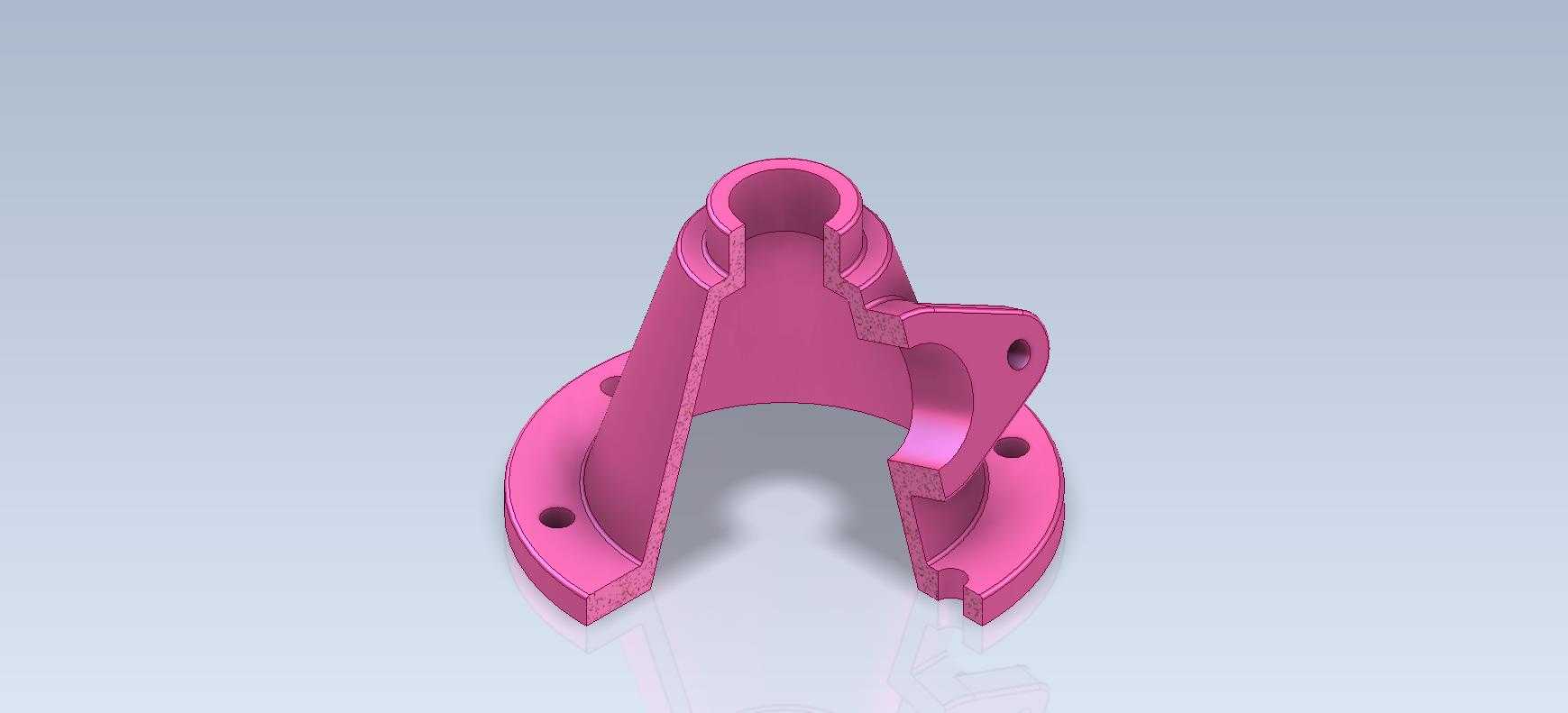

　　在承受支耳上外接元件的载荷时，过渡圆弧可以将载荷均匀分散到锥壳壁面，防止支耳根部受载断裂；支耳上的三角形减重孔并非随意开设，开孔位置避开了螺栓安装的受力压紧区域，在不降低支耳结构强度的前提下减少零件整体重量，同时也方便安装时穿过线缆、细管路这类附属件。上端的接口采用阶梯轴式的凸台结构，凸台外径匹配对接管路的标准卡套或接头尺寸，接口内孔与锥壳内部流道平滑衔接，凸台的高度根据对接接头的锁紧行程确定，保证接头安装后有足够的配合长度，不会出现松脱、密封失效的问题。建模过程中需要重点关注几个结构边界：首先是锥面的拔模角度，若采用铸造或注塑工艺生产，锥面角度需要满足脱模斜度要求，若采用机加工方式生产，锥面的锥度公差需要匹配配合件的精度要求；

　　其次是各安装孔的位置度公差，尤其是底部法兰的安装孔与侧支耳的安装孔，需要保证与对接件的孔位对齐，避免安装时出现螺栓无法穿入的问题；再者是各衔接位置的圆角处理，所有壁面转折处都要根据工艺要求设置合适的圆角，铸造件的圆角要满足铸造工艺的最小圆角要求，机加工件的圆角要避免应力集中，同时也要考虑刀具加工的可达性。实际应用中，这类零件的材质选择根据输送介质的特性确定，输送常规润滑介质、压缩空气时可采用铝合金材质，重量轻且具备一定的耐腐蚀性，输送腐蚀性介质时可采用不锈钢或工程塑料材质，承压较高的工况下则采用碳钢材质并做表面防锈处理；壁厚设计根据承压等级计算，低压工况下壁厚取2-3mm即可满足强度要求，中高压工况下需要适当增加壁厚，并对法兰、支耳的衔接位置做加强处理。安装时需要先清理法兰对接端面的毛刺、杂物，放置对应规格的密封垫片，再按对角线顺序逐步拧紧法兰螺栓，避免单颗螺栓一次性锁紧导致法兰偏斜、密封失效，侧支耳上安装附属元件时，锁紧力不能超过支耳的承载极限，避免支耳变形断裂。这类结构也是三维建模练习中非常典型的壳体类零件案例，练习过程中可以掌握旋转、拉伸、切除、圆角、阵列这些基础特征命令的使用，同时也能理解机械零件设计中结构与功能匹配、工艺性与强度平衡的核心思路，避免出现只追求外形相似而忽略实际工程应用需求的问题。
