六槽日内瓦轮索引传动组件结构设计

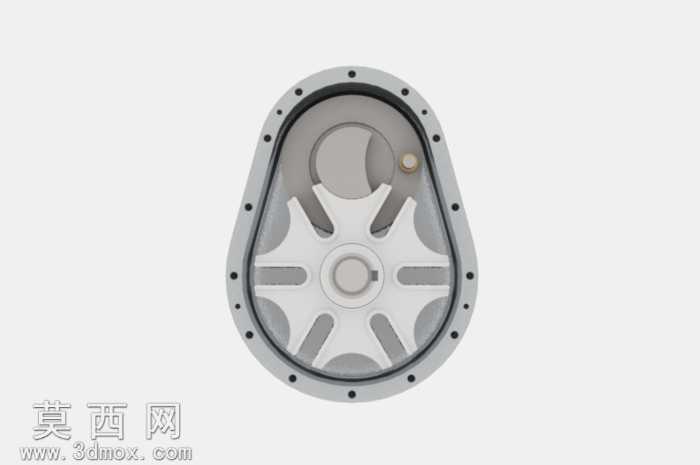

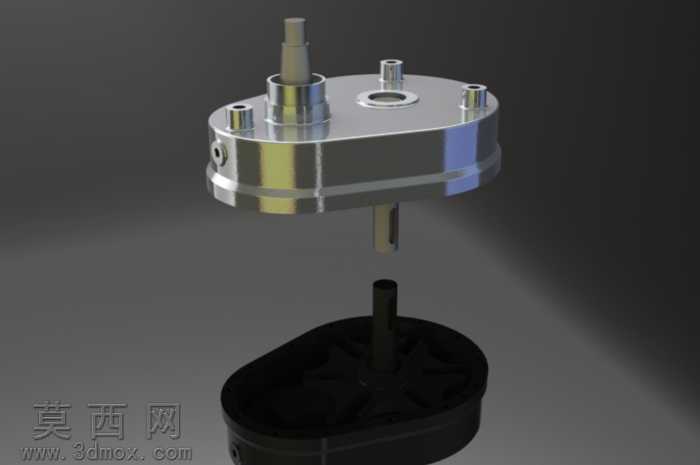

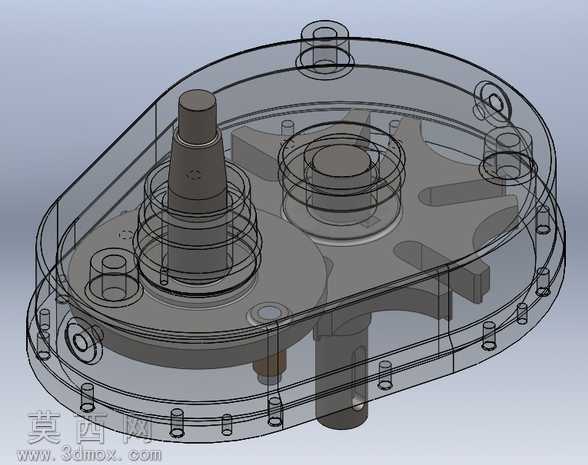

本作品为六槽日内瓦轮索引传动组件的三维建模设计，采用SolidWorks完成全参数化建模，整体还原了间歇传动机构的完整装配形态。建模过程中首先对核心槽轮零件进行参数化绘制，精准定义六个插槽的分度角度、槽宽与槽深尺寸，确保槽轮与主动拨盘的销柱能够实现无卡滞的间歇啮合传动，拨盘上的锁止弧与槽轮的凹弧面做了公差适配设计，保证槽轮在停歇阶段能够被精准锁止，避免出现多余转动。外壳部分采用异形轮廓设计，通过拉伸、切除、阵列孔位等特征完成建模，沿壳体轮廓均匀分布的安装孔做了沉头处理，可适配标准紧固件完成壳体的密封装配，壳体内部预留了足够的传动空间，同时做了轻量化的镂空结构设计，在保证壳体结构强度的前提下降低整体重量。渲染阶段采用金属材质赋予核心传动零件，槽轮与拨盘使用哑光银灰色金属质感材质，还原钢制传动零件的真实质感，壳体部分使用深灰色哑光工程材质，区分内外结构的材质差异，通过光影调整清晰展现内部传动结构的啮合关系。设计过程中针对槽轮机构的传动特性做了运动适配，主动拨盘每旋转一周，槽轮完成60度的分度转动，实现六工位的间歇索引功能，建模时对所有配合面做了干涉检查，确保装配状态下各零件无运动干涉，同时预留了运动仿真的装配约束，可直接导入运动分析模块完成传动过程的动态模拟。整套模型完整还原了日内瓦轮机构的典型结构，包含了核心传动件、密封壳体、连接紧固件等全部装配零件，可直接用于间歇传动机构的原理演示、结构参考与二次设计，对于需要实现间歇分度传动的设备设计具备较高的参考价值，建模过程中严格遵循机械设计的公差规范，所有配合尺寸均符合通用机械零件的加工精度要求，可直接导出工程图用于生产加工参考。
