CA6140车床用外螺纹连接阶梯传动轴

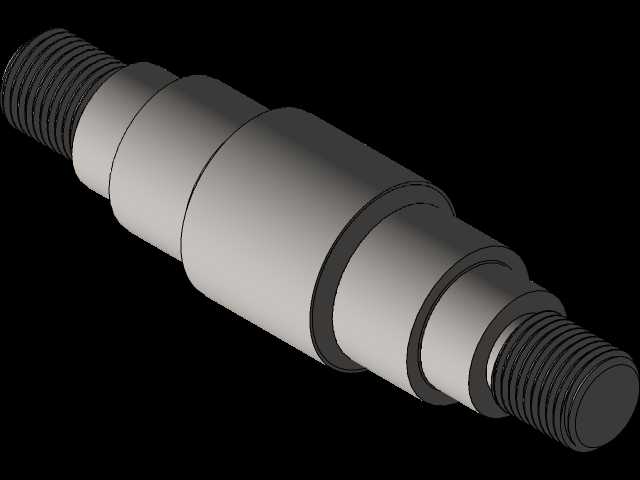

　　这款阶梯式螺纹传动轴是CA6140普通车床进给传动单元的核心适配零件，主要承担进给箱与溜板箱之间的旋转扭矩传递功能，在车床的螺纹切削、纵横向自动走刀工况下持续工作，是保障进给运动平稳输出的关键受力部件。从结构设计来看，零件采用多阶变径的轴类布局，两端加工有连续外螺纹段，用于配套锁紧螺母实现轴承、传动齿轮的轴向定位，中间不同直径的轴颈分别对应深沟球轴承、滑移齿轮的安装位，各轴段之间设计有退刀槽与过渡圆角，既满足机械加工时的刀具退刀需求，也能有效降低轴肩位置的应力集中系数，避免长期交变载荷下出现疲劳断裂问题。

　　在实际安装场景中，该轴的两端螺纹段需要匹配对应规格的圆螺母与止动垫圈，装配时需保证螺纹旋合长度不小于螺纹公称直径的1.2倍，防止运转过程中出现螺母松脱导致的传动间隙超差。中间各安装轴颈的圆柱度公差控制在0.008mm以内，与轴承内圈的配合采用k6过渡配合，与齿轮安装孔的配合采用h7间隙配合，既保证轴承内圈与轴颈的同步转动无相对滑移，也方便齿轮在花键或者平键连接下的顺畅滑移，实现不同进给档位的切换。轴的总长与各阶轴段的长度尺寸严格匹配CA6140车床进给箱的内部安装空间，两端伸出轴段的长度预留了密封件、端盖的安装位置，不会与箱体侧壁、外部操纵机构出现运动干涉。

　　从功能特性上看，该轴在工作时需要承受齿轮啮合带来的径向载荷与扭矩传递过程中的扭转载荷，部分工况下还会承受短时的冲击载荷，因此结构设计时在轴径变化的位置都做了R2以上的圆角过渡，避免锐角位置的应力集中。两端的螺纹段精度等级为6g，既保证与圆螺母的顺畅旋合，也能保证锁紧后的端面跳动量控制在0.01mm以内，防止轴承安装后出现偏载，延长轴承的实际使用寿命。轴上的键槽位置与尺寸匹配标准平键的安装要求，键槽的对称度公差不超过0.02mm，保证齿轮安装后不会出现偏摆，降低传动过程中的噪音与振动。

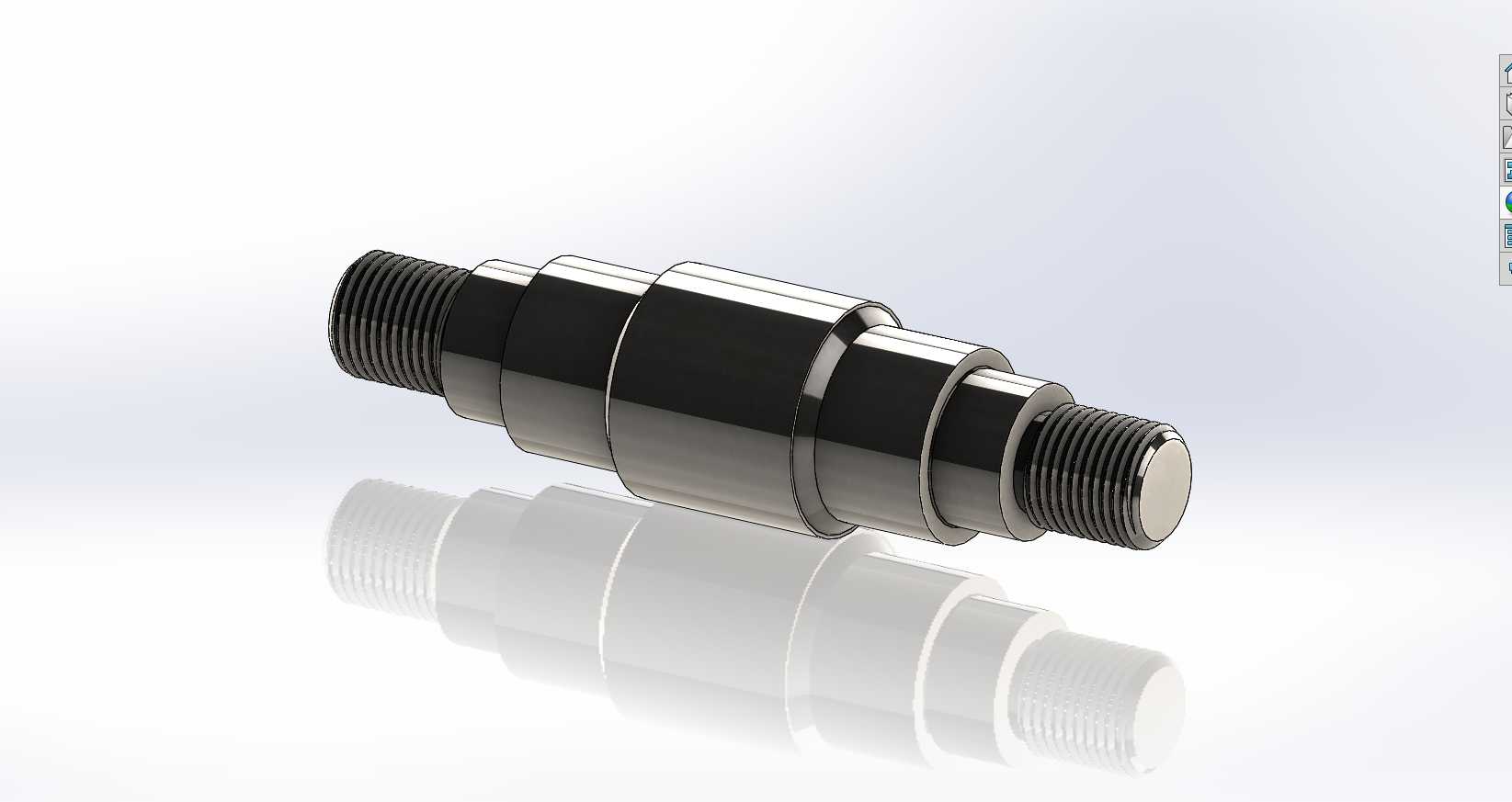

　　在三维建模过程中，这类轴类零件需要优先确定各轴段的同轴度基准，以两端中心孔的连线作为整体设计基准，依次绘制各阶轴段的回转轮廓，通过回转特征生成主体结构后，再逐一添加螺纹、退刀槽、圆角、键槽等细节特征。建模时需要特别注意螺纹段的收尾结构与退刀槽的尺寸匹配，避免出现加工时刀具无法退刀的结构问题，同时各轴段的尺寸公差、形位公差需要在工程图中明确标注，方便后续加工与检验环节的尺寸核对。在实际设备维护场景中，这类传动轴属于易损备件，长期运转后可能出现轴颈磨损、螺纹滑牙、键槽挤压变形等问题，精准的三维模型可以直接用于备件的加工生产，减少测绘环节的时间成本，也能通过装配仿真提前验证备件与周边轴承、齿轮、箱体的匹配度，避免备件加工完成后出现安装干涉的问题。

　　对于机床改造场景，该轴的结构尺寸也可以作为进给系统升级的设计参考，在保证安装边界不变的前提下，可以通过调整轴颈尺寸适配更高载荷等级的轴承，或者调整齿轮安装位的参数适配不同模数的传动齿轮，实现车床进给扭矩或者进给转速范围的调整。建模过程中对各安装位的尺寸边界做了明确的定义，所有配合面的尺寸都保留了公差调整的余量，方便设计人员根据实际使用需求做参数化修改，不需要重新绘制整体结构，大幅提升备件设计与改型的工作效率。
