多功能履带式巡检作业机器人设计

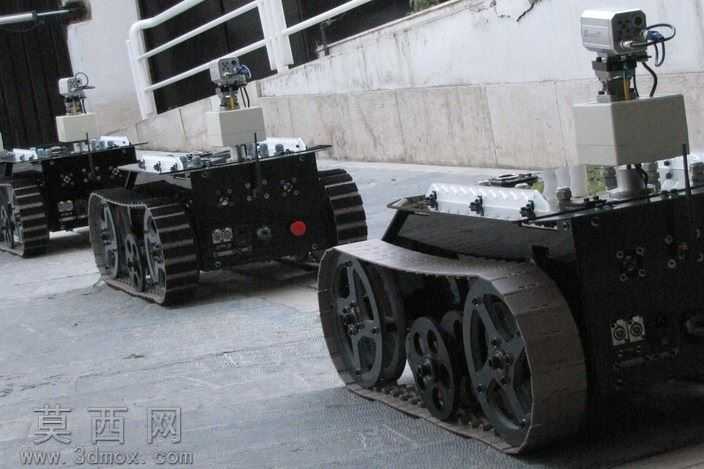

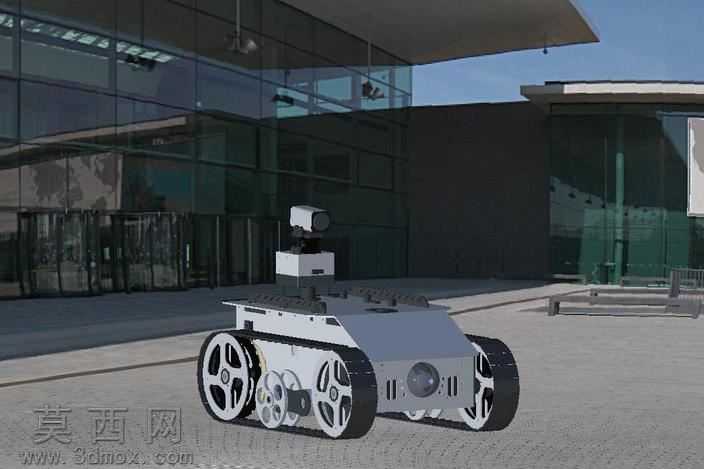

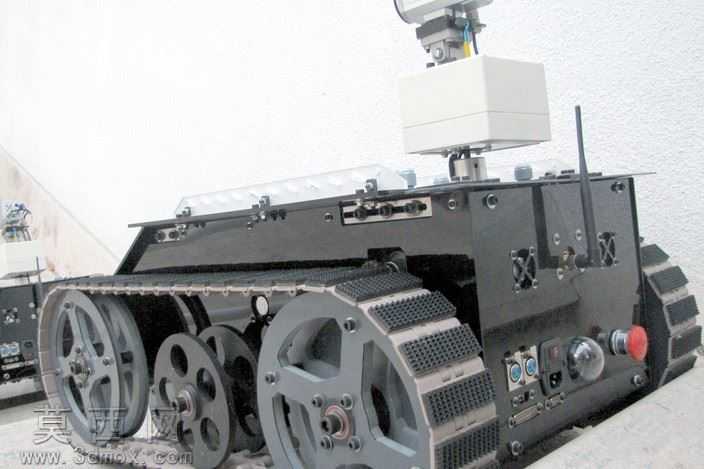

本作品为多功能履带式移动机器人三维建模设计，采用主流三维工程软件完成全参数化建模，整体结构经过多轮装配干涉校验，各运动部件预留合理公差间隙，可直接用于后续工程样机开发参考。建模过程中首先完成履带行走底盘的核心结构搭建：主动轮、负重轮、诱导轮、托带轮均按照真实履带车辆的传动逻辑完成参数化绘制，履带板采用模块化阵列装配方式，每块履带板的啮合齿、防滑纹理、连接销轴都做了精细化建模，还原真实履带的弯折运动特性，保证履带传动结构的运动仿真合理性。底盘主体采用框架式金属结构设计，侧面预留多组标准化安装接口，可根据不同作业需求搭载不同功能模块，本次建模搭载的顶部云台负载采用快拆式安装结构，可适配摄像检测、环境传感、小型作业机械手等不同功能组件。机身尾部集成了通讯天线、急停按钮、状态指示灯、外接接口面板等细节结构，所有接口的位置排布符合人机操作逻辑，急停按钮采用醒目的红色设计，布置在机身侧后方易触碰的位置，满足设备安全设计规范。材质渲染阶段，底盘主体采用哑光磨砂金属材质还原装甲钢的质感，履带轮组做了金属切削纹理与使用磨损的质感处理，橡胶履带部分添加了细微的颗粒纹理提升真实感，顶部搭载的电子设备模块采用哑光工程塑料材质，天线部分做了金属亮面质感区分，整体渲染效果层次分明，清晰展现各部件的材质差异。设计思路上，该机器人主打复杂地形通行能力，履带式底盘相比轮式结构拥有更强的越障、爬坡与非平整路面通行能力，可适配厂区巡检、灾害现场侦察、狭小空间作业等多种场景，模块化的负载设计让设备无需改动底盘结构即可快速切换作业功能，大幅拓展设备的适用范围，建模过程中对所有走线空间、安装固定位都做了预留，保证模型具备实际生产参考价值，而非单纯的外观展示模型。
