CA6140车床操作摇手柄结构设计

项目分类:机床 发布时间:2023-11-23 ID:717916
  • CA6140车床操作摇手柄结构设计
  • CA6140车床操作摇手柄结构设计
  • CA6140车床操作摇手柄结构设计
  • CA6140车床操作摇手柄结构设计
  • CA6140车床操作摇手柄结构设计
  • CA6140车床操作摇手柄结构设计
  • CA6140车床操作摇手柄结构设计
  • CA6140车床操作摇手柄结构设计
  • CA6140车床操作摇手柄结构设计

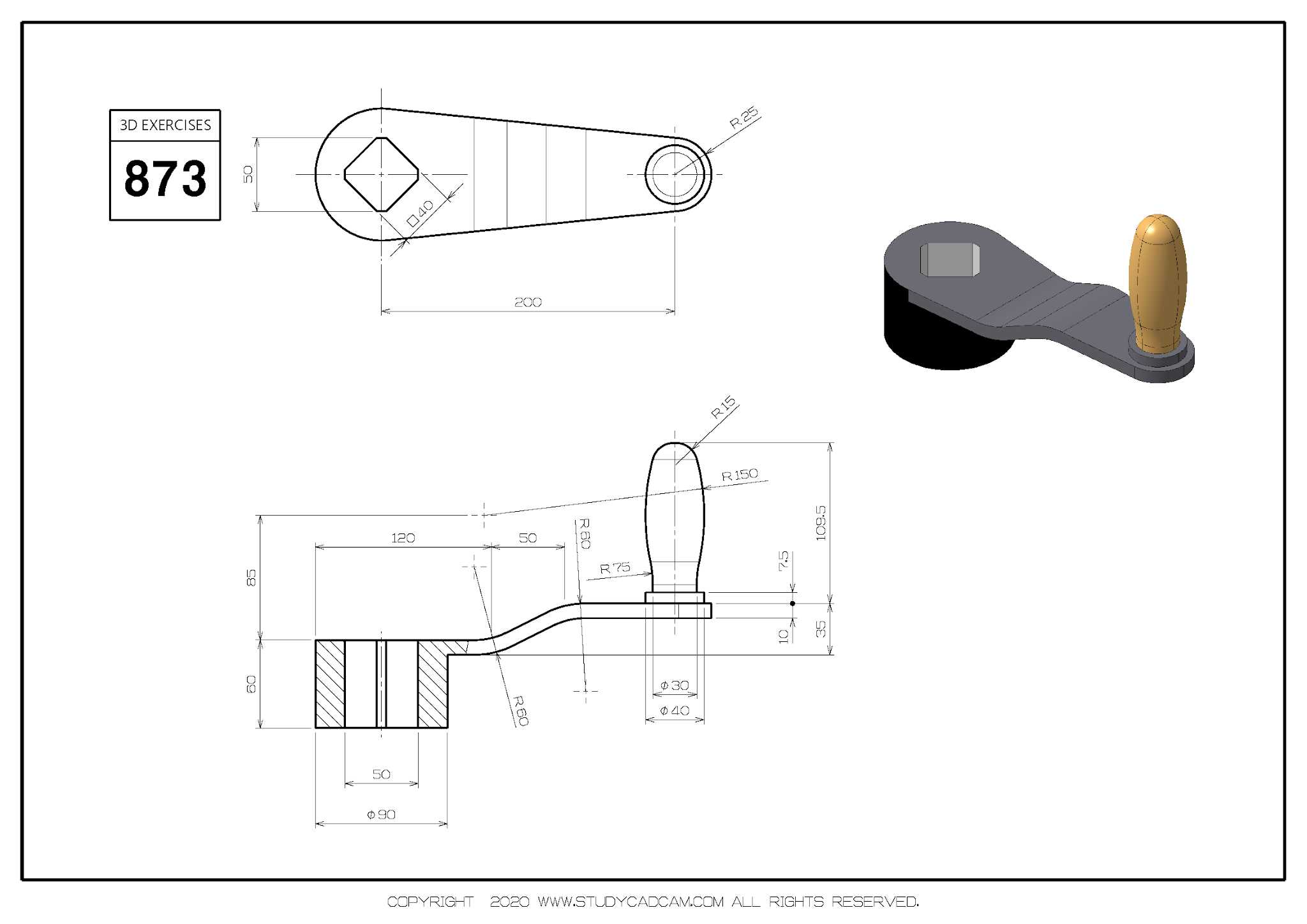

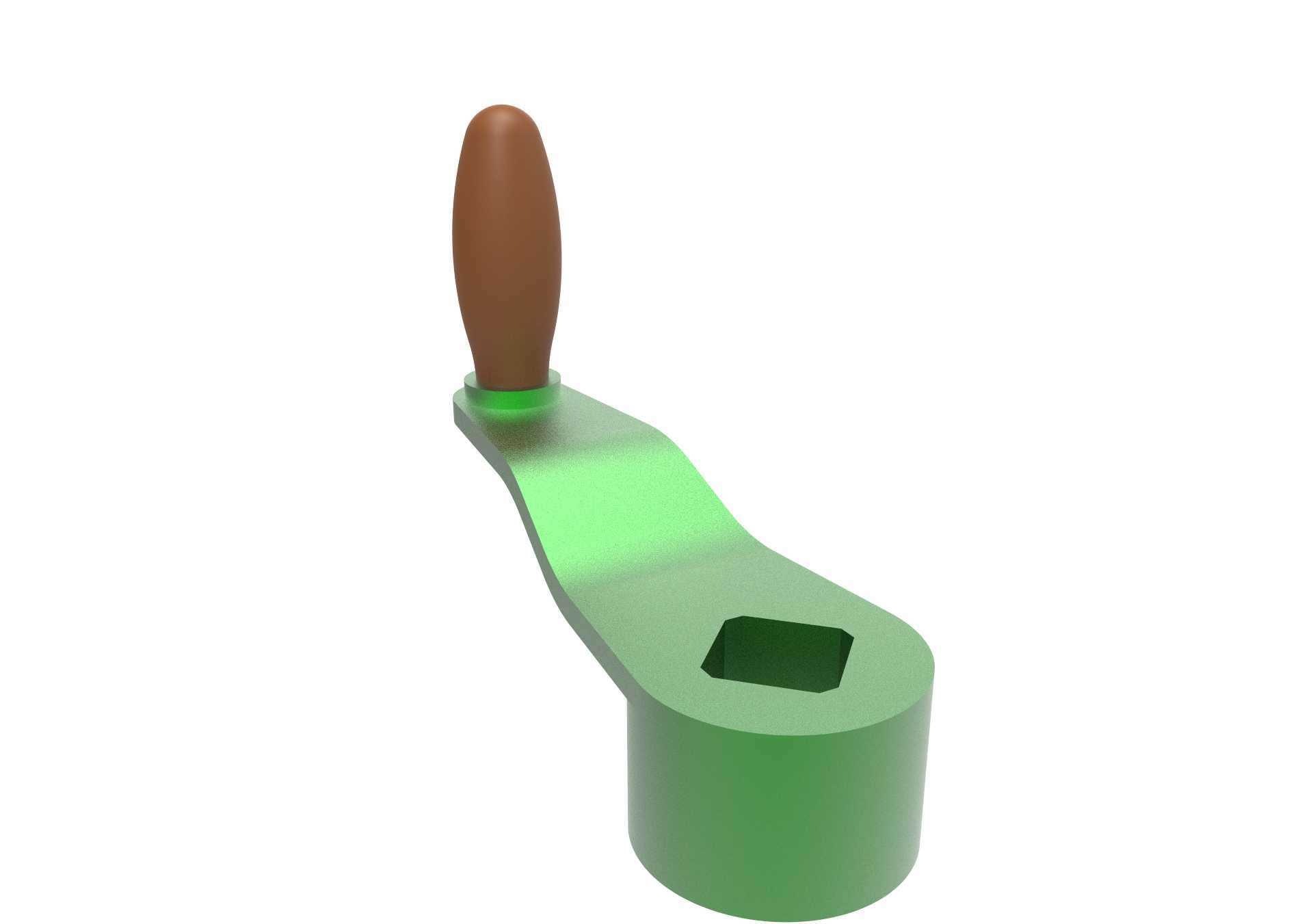

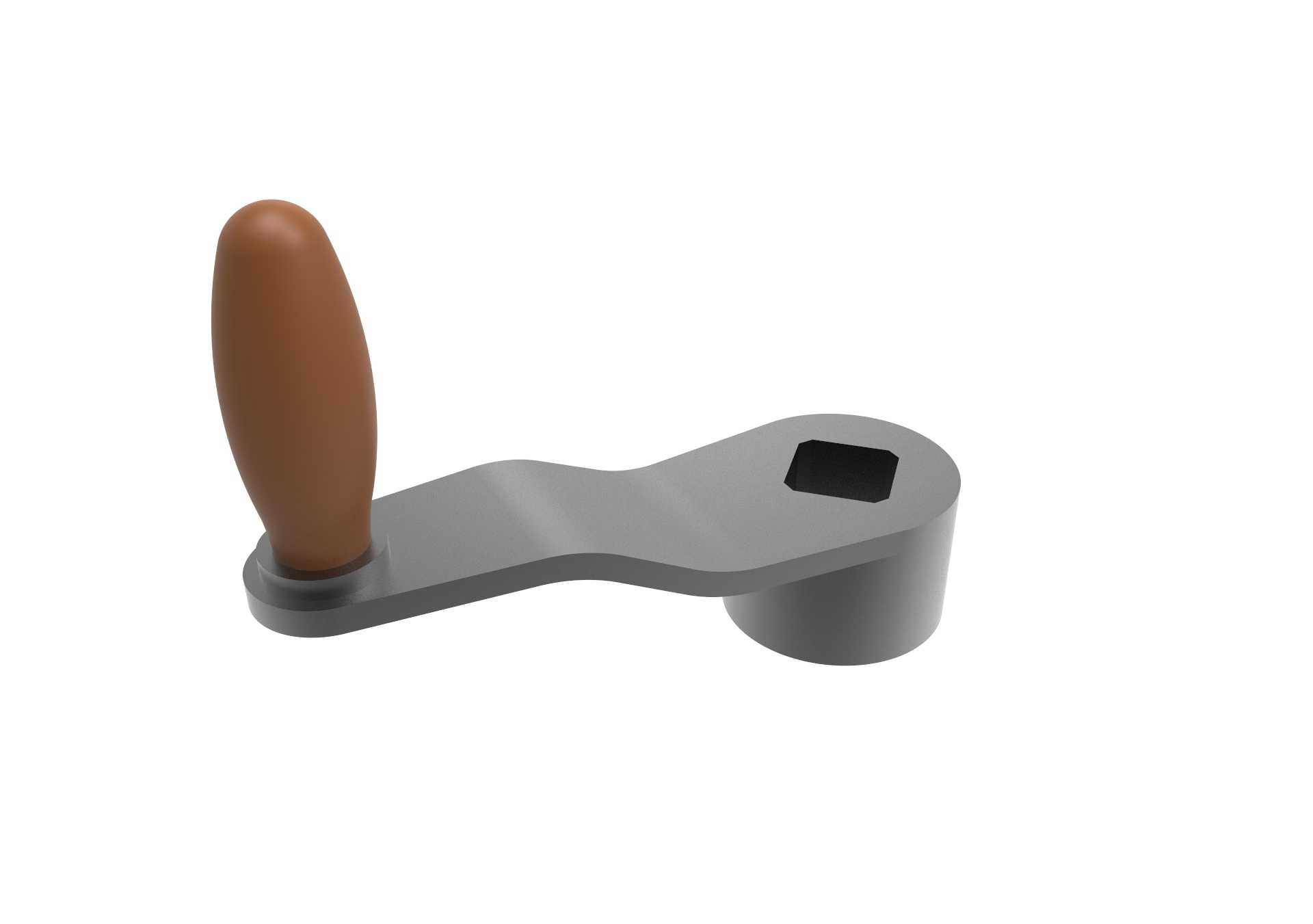

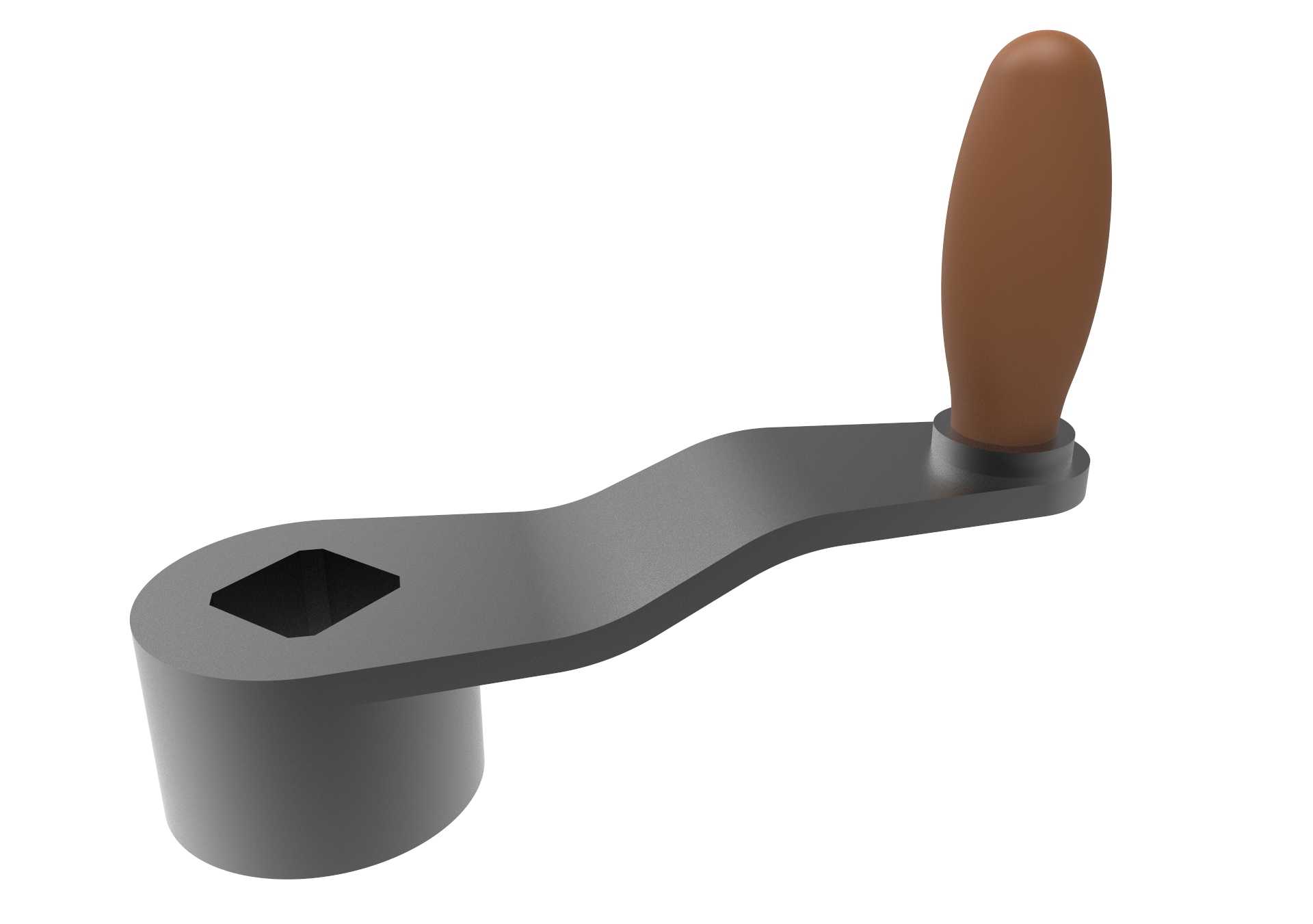

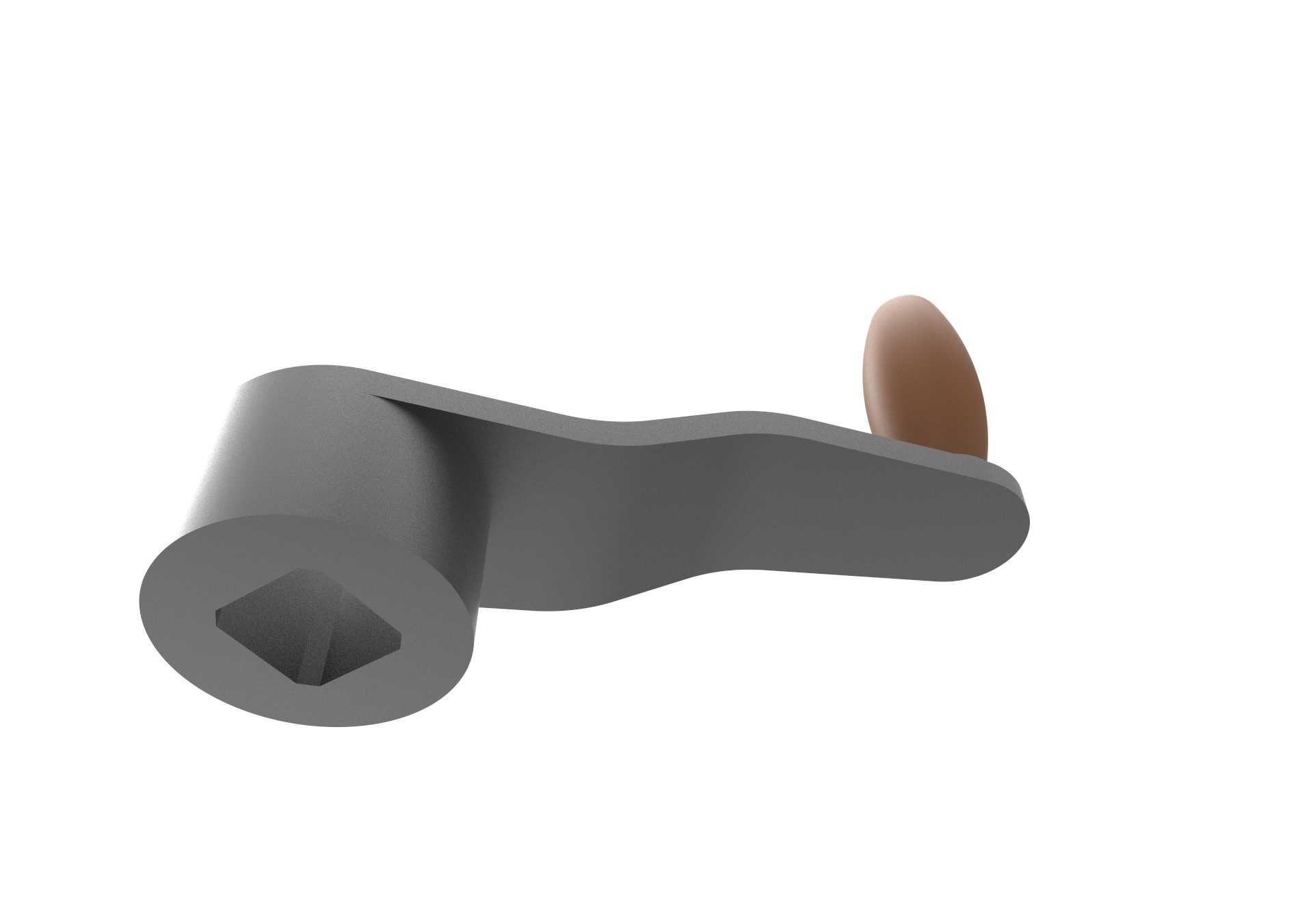

  这款摇手柄是CA6140普通车床进给操作单元的核心手动操作部件,主要安装在车床溜板箱、进给箱的外露操作轴端,承担手动进给调节、刀架位置微调、进给档位切换时的扭矩输入功能,是车床操作过程中操作人员接触频次最高的操作件之一,其结构合理性直接影响操作手感、调节精度与长期使用可靠性。从结构设计来看,整体采用弯臂式偏心结构,安装端设置四方孔配合结构,与操作轴端的方头直接配合,无需额外键连接即可传递扭矩,四方孔的尺寸公差严格按照车床操作轴的标准方头尺寸设计,配合间隙控制在0.05-0.1mm区间,既保证安装拆卸便捷,又避免配合间隙过大导致操作时出现空程晃量,影响进给调节的精准度。安装端下方设置圆柱形限位凸台,凸台直径大于方孔外接圆直径,

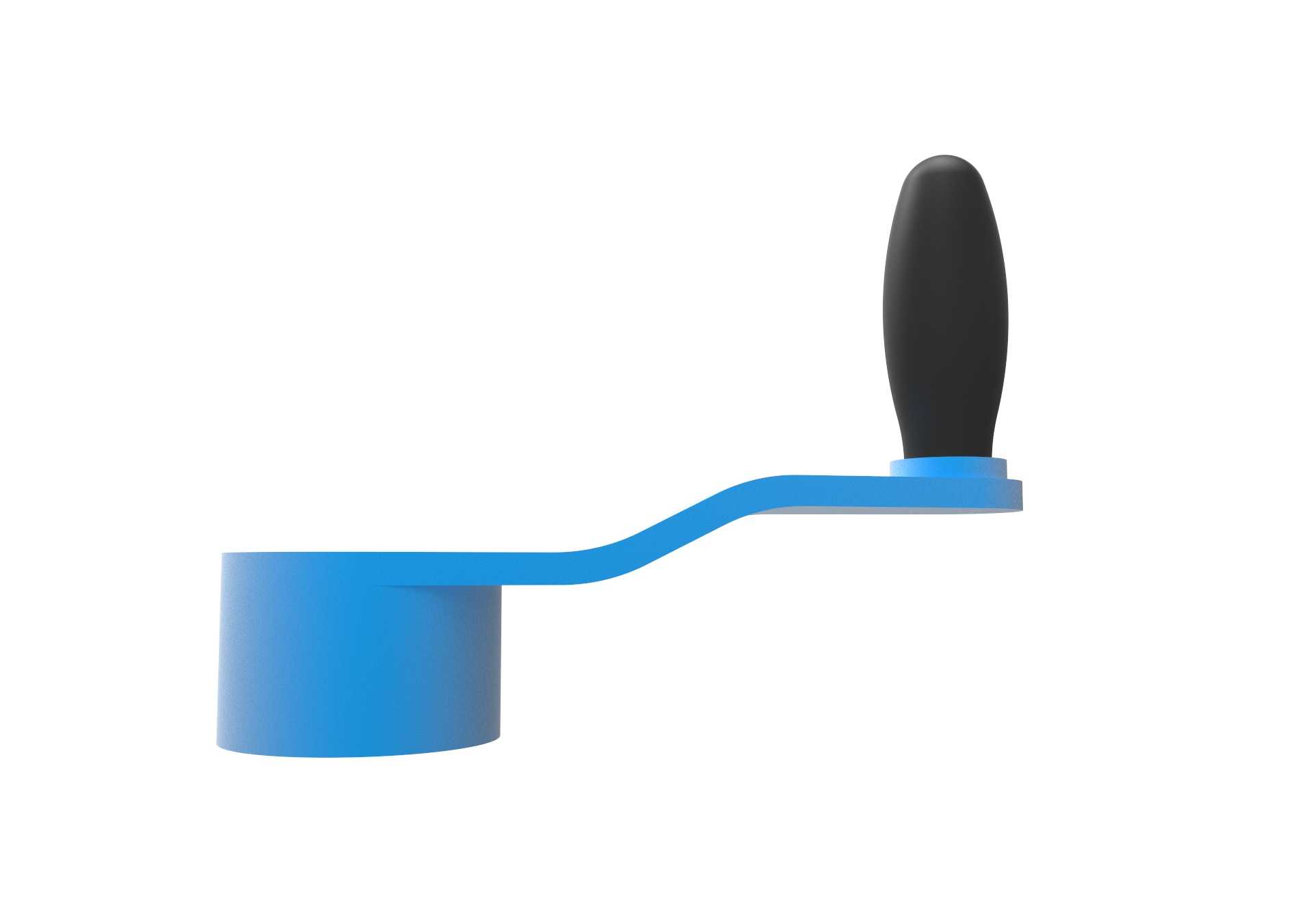

  安装后凸台端面与操作轴的轴肩端面贴合,限制手柄的轴向窜动,避免操作过程中手柄沿轴向滑脱。弯臂部分采用流线型变截面设计,从安装端到握持端逐步过渡,截面厚度根据受力分布优化,安装端与方孔连接位置受力最大,截面厚度最大,向握持端逐步收窄,在保证整体结构强度的前提下尽可能降低手柄自重,减少长时间操作的疲劳感。弯臂的偏心距经过人机工程学验证,转动时握持端的回转半径控制在120mm左右,既保证操作人员施加较小的握力即可获得足够的操作扭矩,又避免回转半径过大导致操作空间占用过多,与车床周边的其他操作手柄、防护部件产生运动干涉。握持端采用椭球形握柄设计,外覆防滑绝缘材质,握柄的曲面弧度完全贴合人手握持时的掌心轮廓,握柄直径在28-35mm区间渐变,

  符合成年人手部握持的最佳尺寸范围,表面做哑光防滑处理,即使手上沾有切削液、润滑油也能保证足够的摩擦力,不会出现打滑脱手的情况。握柄与弯臂的连接位置设置过渡圆角,避免应力集中,同时防止锐角棱边划伤操作人员手部。从安装边界来看,手柄安装后整体轴向突出设备面板的尺寸控制在80mm以内,转动时的最大外轮廓不会超出车床操作区域的安全边界,不会与溜板箱的快速移动按钮、进给刻度盘等相邻部件产生干涉,操作人员站在车床常规操作位置即可轻松握持,无需大幅度调整身体姿态。在实际应用场景中,这款手柄主要用于车床的手动进给操作,比如车削加工前的刀架对刀、小行程的进给微调、进给档位切换后的手动确认、设备断电状态下的刀架位置调整等工况,

  操作时操作人员单手握持握柄转动,即可通过方孔连接带动操作轴转动,实现对应的机构调节。设计过程中充分考虑了车床车间的复杂使用环境,整体金属部件采用耐磨铸铁材质,表面做发黑防锈处理,可耐受车间内的切削液飞溅、金属粉尘附着,长期使用不会出现锈蚀、磨损过度的问题;握柄部分采用耐油橡胶材质,长期接触矿物油不会出现老化开裂的情况,使用寿命可满足设备长期高频操作的需求。结构上没有多余的复杂零件,整体仅由弯臂主体、握柄两个核心部件组成,握柄与弯臂采用过盈压装配合,无需额外紧固件,装配工艺简单,后期维护更换也十分便捷,当握柄出现磨损时,只需将旧握柄拔出压装新握柄即可完成更换,无需整体更换手柄,降低设备维护成本。在受力校核方面,针对操作时可能出现的最大施力情况做了强度验证,当操作人员施加最大操作力时,弯臂的最大应力出现在方孔与弯臂的连接位置,应力值远低于铸铁材料的许用应力,不会出现弯臂断裂、方孔变形的问题,可承受操作时的冲击载荷,比如快速转动手柄时的瞬时冲击力、卡滞时的强行扳动力,都不会导致结构损坏。
