木工工作台爪形销钉制动限位夹具

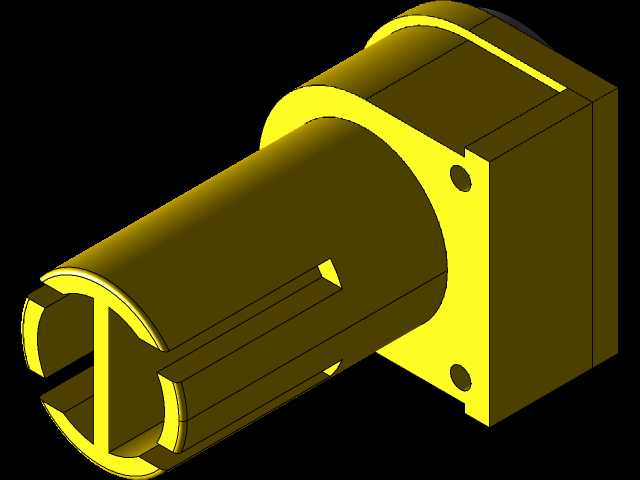

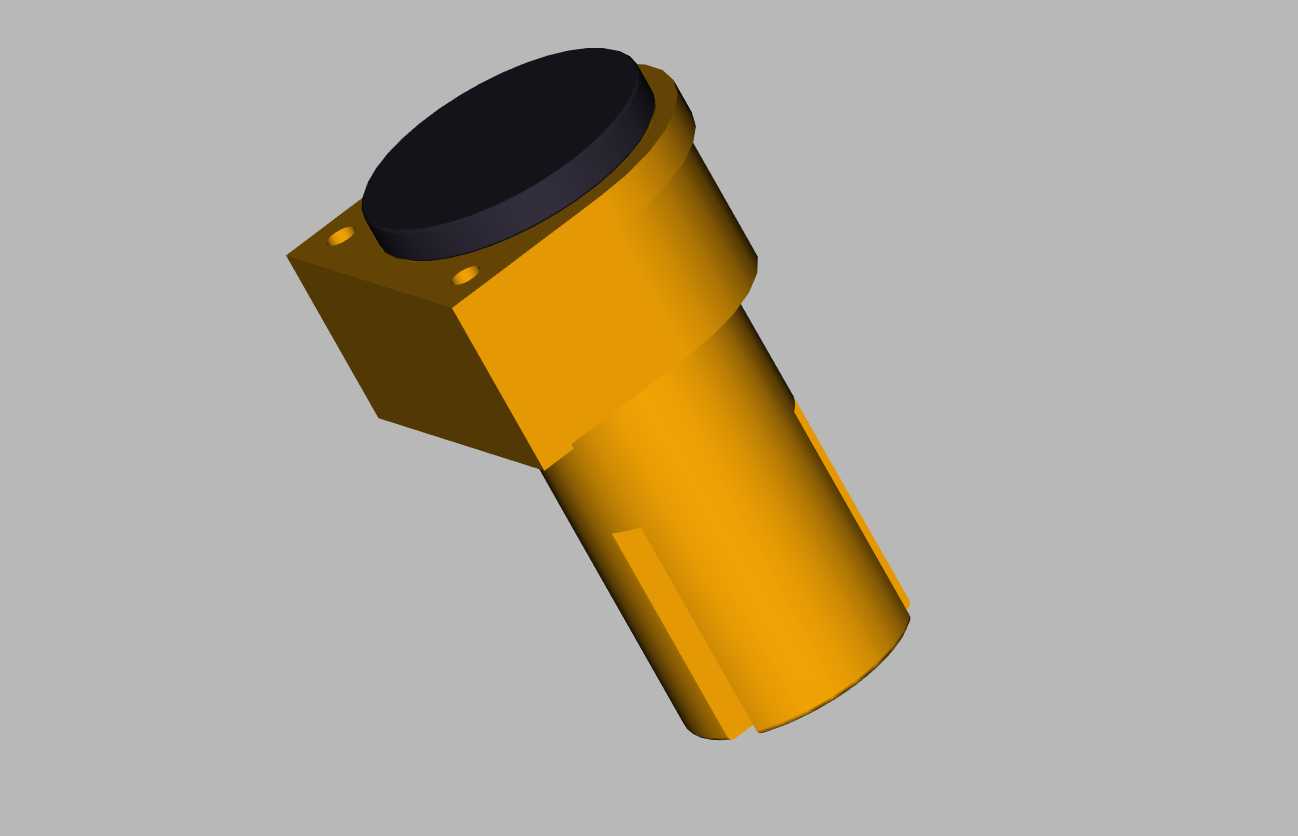

　　在木工加工车间的日常作业场景里，台锯、带锯、平刨这类设备的工作台限位与制动可靠性，直接决定了小批量木料加工的操作安全性与尺寸精度，这款适配19/20mm安装槽的爪形销钉制动夹具，就是针对木工工作台快速止动、工位限位需求开发的功能性工装部件。从实际安装边界来看，该部件下部为圆柱定位段，直径匹配常规木工工作台通用的20mm标准T型槽安装孔径，上部方形法兰座预留两个沉头固定孔，安装时无需对原有工作台做额外扩孔或焊接改造，直接嵌入T型槽后拧入紧定螺钉即可完成固定，整体轴向安装高度控制在75mm以内，不会干涉木料在工作台面的正常推送，也不会与锯片、刨刀等加工刀具的运动行程产生干涉。

　　从功能设计逻辑上，这款制动夹具没有采用传统金属制动块硬碰硬的止动方式，顶部接触端采用高耐磨改性尼龙材质，接触木料时不会在软质木材表面留下压痕或磕碰损伤，同时尼龙材质本身具备的自润滑特性，在木料推送抵靠到制动块时不会产生卡滞刮擦，能保证木料端面抵靠的平整度。整个夹具采用全拆分式结构设计，上部尼龙制动头、中部方形连接座、下部圆柱定位段均可单独拆卸更换，当尼龙接触端长期使用出现磨损后，无需更换整个夹具，仅需拆下顶部制动块替换即可，大幅降低了工装维护的备件成本，也能根据不同加工场景更换不同厚度、不同接触面形状的制动头，适配不同规格木料的抵靠限位需求。

　　在实际设备用途层面，这款夹具可同时实现两个核心功能：一是作为工作台的快速止动挡块，在进行定长木料截断、端面开榫作业时，将夹具固定在工作台对应刻度位置，木料推送至抵靠制动块即可完成定位，无需反复测量划线，能将单批次木料的定位辅助时间缩短40%以上，且重复定位精度可控制在0.2mm以内，完全满足实木家具加工、木构件预制的精度要求；二是可作为工作台销钉制动器的执行端，在部分带气动锁紧功能的木工工作台上，该夹具可替换原有金属制动销，当触发工作台锁紧指令时，圆柱段内置的弹性销顶出卡入工作台T型槽的定位孔内，实现工作台的即时锁止，避免加工过程中工作台出现窜动导致的加工尺寸偏差。

　　从结构设计的细节考量，方形连接座的相邻两个垂直面均做了0.5mm的倒角处理，安装时能快速与工作台T型槽的侧边对齐，不会出现直角卡滞导致的安装偏斜；下部圆柱定位段铣有一条1.5mm深度的平面导向槽，安装时对准T型槽内的导向凸筋即可直接滑入，无需反复调整周向角度，能大幅提升工装装拆的效率。尼龙制动头与金属连接座之间采用过盈配合加横向销钉固定的方式，即使在频繁抵靠冲击的工况下，也不会出现制动头脱落或偏转的问题，经实际工况验证，在每天上百次的木料抵靠作业频率下，尼龙制动头的使用寿命可达6个月以上，完全满足中小型木工加工车间的连续生产需求。

　　不同于常规的一体式金属限位挡块，这款夹具在设计时充分考虑了木工加工的特殊工况：木工车间普遍存在木屑粉尘多、环境湿度波动大的问题，金属部件全部采用镀锌钝化处理，长期使用不会出现锈蚀卡滞的问题；尼龙材质本身不粘木屑，日常清理仅需用压缩空气吹扫即可，不会出现木屑嵌塞在部件缝隙里导致的定位精度下降问题。在进行异形木料加工时，还可以将多个该夹具沿T型槽排布，组合形成适配异形木料轮廓的多点定位支撑，解决不规则木料装夹定位困难的问题，拓展了工装的适用场景。
