CA6140车床端面齿盘传动结构

　　在普通卧式车床的进给传动与主轴分度机构中，这类端面齿结构的盘类零件承担着扭矩传递与周向定位的核心作用，区别于常规圆柱齿轮的平行轴传动逻辑，该零件通过端面均匀分布的锥状直齿实现两同轴盘件的啮合锁紧，在CA6140这类经典普车的主轴箱变速操纵、刀架转位定位结构中都能看到同原理构件的应用。从实际工况出发，这类零件的啮合面需要承受进给机构传递的交变扭矩，在刀架转位场景下，齿盘脱开时刀架可灵活转动换刀，啮合时依靠齿面的贴合实现刚性锁止，保证切削过程中刀位不会出现偏移，这就要求齿形的角度、分度精度必须控制在合理公差范围内，否则会出现定位偏差，直接影响加工零件的尺寸精度与表面粗糙度。

　　设计这类端面齿盘时，首先要匹配安装轴的内孔花键参数，内孔的键槽结构需要和传动轴的花键段完全适配，保证扭矩传递过程中不会出现周向窜动，内孔的直径公差要按照过渡配合的要求选取，既保证装配时能顺利压装到轴上，又要避免间隙过大导致传动过程中产生冲击振动。齿部的设计需要结合传动扭矩的大小计算齿厚与齿高，齿面的锥角要和配对齿盘完全一致，保证啮合时齿面是全齿面接触，而非线接触或点接触，否则局部应力集中会加速齿面磨损，缩短零件的使用寿命。齿根位置需要做合理的圆角过渡，避免热处理和传动受力时出现应力集中导致的齿根断裂，盘体的厚度要根据轴向安装空间确定，保证啮合时的齿面啮合深度达到设计值，不会因为轴向窜动出现脱齿风险。

　　从安装边界来看，该零件的外圆直径需要匹配安装腔体内的避让空间，盘体背面的平面要和安装贴合面完全平行，保证装配后齿面的端面跳动量控制在允许范围内，否则啮合时会出现齿面单侧受力的情况，加剧局部磨损。齿部的分度精度直接决定了定位精度，比如在刀架定位场景中，齿盘的分度误差会直接复现到刀具的转位误差上，因此建模时需要严格按照圆周等分的要求排布每个轮齿，每个齿的齿形角度、齿厚偏差都要保持一致，避免出现个别齿啮合间隙过大或过小的问题。实际应用中，这类齿盘通常采用中碳钢材质制作，经过表面淬火处理提升齿面硬度，保证长期啮合过程中的耐磨性，同时盘体芯部保持足够的韧性，承受冲击载荷时不会出现脆断。

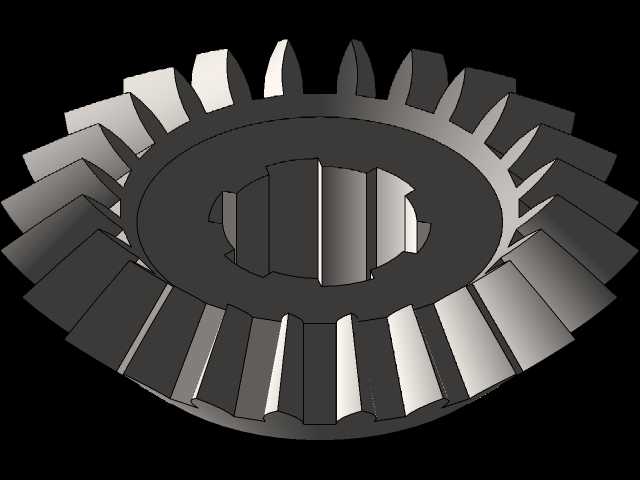

　　在三维建模过程中，首先要确定内孔花键的基准轴线，所有的齿形特征都要以该轴线为圆周阵列基准，单个齿的草绘需要先确定齿顶圆、齿根圆的直径，结合齿形锥角绘制齿的截面轮廓，通过拉伸或扫描切除的方式生成单个轮齿特征后，按照计算得到的齿数进行圆周阵列，阵列过程中要保证每个齿的角度偏差为零，避免出现累积分度误差。内孔的键槽特征要和花键的齿位保持对应的相位关系，保证装配时和传动轴的键位对齐，盘体的各个端面要设置合理的倒角，去除加工毛刺，避免装配时出现干涉。这类零件的建模过程需要重点关注齿形的对称性，以及各个特征之间的位置公差，因为在实际加工中，三维模型的尺寸精度直接影响后续数控编程的加工精度，哪怕是微小的齿形角度偏差，都可能导致加工出来的零件无法正常啮合，或者啮合间隙不符合设计要求。

　　从设备维护的角度来看，这类端面齿盘是车床刀架和主轴变速机构中的易损件，长期使用后齿面会出现磨损、点蚀的情况，导致定位精度下降，切削时出现让刀现象，因此在备件测绘和替换件建模时，必须准确还原原有零件的所有尺寸参数，包括齿形角、齿数、内孔花键参数、安装孔位等，保证替换件能直接装配使用，不需要二次修配。不同于外啮合齿轮的传动方式，端面齿盘的啮合是沿轴向移动实现结合与脱开，因此齿面的表面粗糙度要求较高，建模时不需要体现表面粗糙度的纹理，但要在工程图中明确标注对应的粗糙度要求，保证加工后的齿面能顺畅啮合，不会出现卡滞的情况。在实际装配中，齿盘的轴向移动行程需要和齿高匹配，保证脱开时齿面完全脱离，转动时不会出现齿面刮擦，啮合时齿面有足够的啮合长度，传递额定扭矩时不会出现滑脱。
