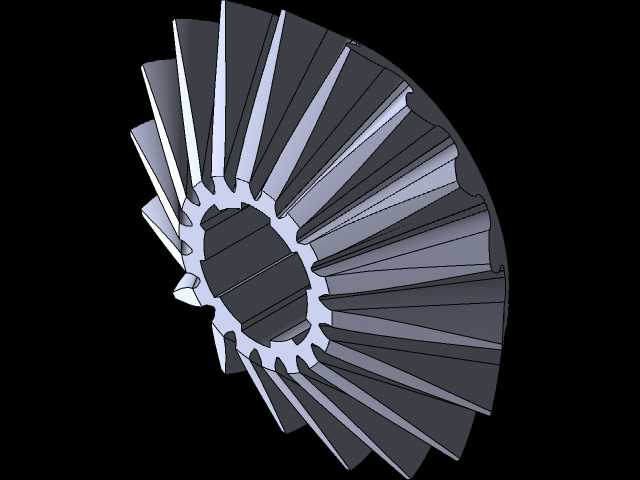

CA6140车床用锥齿式蛋盘传动零件

　　在普通卧式车床的进给传动链中，这类锥齿结构的盘类零件承担着交错轴间的运动传递作用，是主轴箱与进给箱之间换向传动的核心构件之一。从实际装配场景来看，该零件安装在CA6140车床主轴箱的输出端侧，与另一配对锥齿轮保持固定的啮合间隙，安装时需要保证两齿轮的节锥顶点重合，避免啮合过程中出现偏载、齿面磨损不均的问题。零件中心设计有内花键结构，直接与传动轴配合实现周向固定，依靠花键的多齿接触特性传递扭矩，相比单键连接能承受更大的交变载荷，适配车床车削过程中进给负载波动大的工况。

　　从结构设计逻辑来看，该零件采用直齿锥齿轮的齿形设计，齿向沿节锥母线方向分布，齿厚从大端向小端逐渐收窄，这种设计一方面降低了加工难度，在普通铣齿设备上即可完成齿形加工，另一方面在装配调整时更容易保证啮合精度，不需要像螺旋锥齿轮那样复杂的配对研磨工序。齿盘的背部设计有定位止口，与安装座的止口面配合时能保证径向定位精度，端面均布的螺纹孔用于轴向锁紧，防止主轴正反转切换时零件出现轴向窜动，避免传动间隙变化影响进给精度。

　　在实际使用过程中，该零件的啮合精度直接影响车床进给的平稳性，当齿面磨损量超过0.2mm时，车削外圆表面会出现规律性的振纹，此时需要调整两锥齿轮的安装距，补偿齿面磨损带来的间隙增大问题。设计时齿部采用20°压力角，齿宽取节锥母线长度的三分之一，既保证轮齿有足够的弯曲强度，又避免齿宽过大导致小端齿形过薄、容易崩齿的问题。零件的安装边界需要注意，轴向预留的调整间隙应控制在0.1mm至0.15mm之间，径向跳动公差不超过0.03mm，端面跳动公差不超过0.02mm，才能保证传动过程中无冲击、噪音控制在合理范围内。

　　从建模的工程细节来看，绘制该零件时需要先确定节锥角、齿顶高系数、顶隙系数等基础参数，先构建齿坯的基体特征，再通过扫描切除的方式生成单个齿形，之后沿锥齿轮的轴线进行圆周阵列得到全部轮齿，建模过程中需要注意齿根圆角的处理，避免应力集中导致轮齿断裂。内花键的参数需要与对应传动轴的外花键参数严格匹配，采用渐开线花键设计时定心方式采用齿侧定心，保证传动过程中受力均匀。零件的非配合面做倒角处理，去除加工毛刺，配合面的粗糙度要求达到Ra1.6，齿面的粗糙度要求达到Ra3.2，保证啮合时的接触精度。

　　在车床的日常维护中，该零件所在的传动腔需要定期加注润滑油，通过飞溅润滑的方式保证齿面始终有油膜覆盖，减少干摩擦带来的磨损。当车床进行大进给量切削、尤其是车削端面或锥面时，该零件传递的扭矩会达到峰值，因此设计时材料选用40Cr调质处理，齿面进行高频淬火，硬度达到HRC48-52，既保证芯部有足够的韧性承受冲击载荷，又保证齿面有足够的耐磨性延长使用寿命。这类盘类锥齿零件的通用性较强，除了CA6140车床外，同系列的卧式车床进给传动系统中也有类似结构的应用，只是根据传动比的不同调整齿数和节锥角参数，建模时通过参数化调整即可快速生成不同规格的同类型零件，大幅提升设计效率。
