CA6140车床传动用三角皮带结构

　　在普通卧式车床的主传动系统中，皮带传动是连接电机输出端与主轴箱输入端的核心动力传递环节，CA6140作为国内应用范围极广的普通车床型号，其主传动皮带的选型、安装与结构设计直接决定了整机的动力传递效率、运行平稳性与日常维护成本。这款皮带模型还原的是CA6140车床主传动系统常用的窄V型三角带结构，区别于普通平皮带，三角带依靠两侧面与带轮轮槽的楔面接触产生摩擦力传递扭矩，相同张紧力下的传动效率比平皮带高出30%以上，同时具备一定的缓冲吸振能力，能够抵消电机启动瞬间的冲击载荷，避免主轴箱内齿轮副受到刚性冲击出现打齿故障。

　　从实际应用场景来看，CA6140车床的主传动皮带安装在机床左下方的电机输出带轮与床头箱输入带轮之间，日常加工过程中，电机输出的额定转速通过皮带轮的速比匹配后传递到主轴箱，再经过箱内滑移齿轮的变速组合实现主轴不同转速的输出，皮带在这个环节除了传递扭矩之外，还具备过载保护的作用：当切削过程中出现撞刀、切削参数过大导致负载超出阈值时，皮带会在带轮上产生打滑，切断动力传递路径，避免电机过载烧毁或者主轴箱内传动零件损坏。

　　这款皮带的结构设计完全匹配CA6140车床原配带轮的轮槽参数，截面采用标准的梯形楔角设计，楔角角度与带轮轮槽角度完全适配，安装后皮带两侧面能够与轮槽侧面完全贴合，避免局部接触应力过大导致的皮带早期磨损。皮带的节线长度严格按照CA6140车床两带轮的中心距设计，安装时不需要过度调整电机座的位置就能达到合适的张紧度，既不会因为长度过短导致张紧力过大增加电机轴与主轴输入轴的径向载荷，加速轴承磨损，也不会因为长度过长导致张紧不足出现打滑丢转，影响加工时的主轴转速稳定性。

　　从安装边界来看，这款皮带安装时需要保证两带轮的端面共面，偏差不能超过1mm，否则皮带在运行过程中会出现偏磨，大幅缩短使用寿命；张紧度调整时以手指按压皮带中段，下沉量达到10-15mm为合适状态，过松容易打滑丢转，过紧会加剧皮带的疲劳老化。皮带的材质采用橡胶加帘布层的复合结构，内部的强力层为聚酯线绳，具备足够的抗拉强度，长期运行下的伸长率控制在2%以内，不需要频繁调整张紧度，外层的包布层具备耐磨、耐油的特性，能够适应车床车间内存在切削液飞溅、金属粉尘的工作环境，避免橡胶层被腐蚀加速老化。

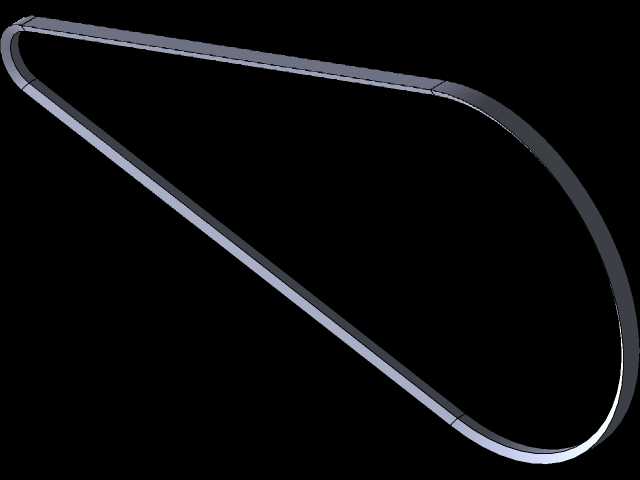

　　在三维建模过程中，这款模型严格还原了三角带的闭合环形结构，截面轮廓完全按照标准V带的截面参数绘制，扫掠路径完全匹配两带轮安装后的中心距与带轮包角，模型装配到带轮上之后能够完全贴合轮槽，不存在干涉或者间隙过大的问题，能够直接用于CA6140车床的整机装配仿真、传动系统运动模拟，也可以作为机床维修配件选型、传动系统改造的三维参考依据，帮助设计人员直观核对皮带安装后的空间位置，避免改造时出现皮带与机床护罩、其他管线的干涉问题。

　　日常设备维护中，这类皮带属于易损件，正常工况下的使用寿命在1-2年，当皮带表面出现裂纹、磨损发亮、张紧力不足无法调整时就需要及时更换，更换时需要成组更换同型号的皮带，不能新旧皮带混合使用，否则会因为新旧皮带的伸长率差异导致负载分布不均，加速新皮带的磨损。这款三维模型完整还原了皮带的外形轮廓与安装尺寸，能够帮助维修人员提前核对配件参数，避免选型错误导致的安装问题，也可以用于机床操作培训中的传动结构讲解，让学员直观理解三角带传动的工作原理与安装调整要点。
