CA6140车床用外六角螺塞结构三维设计

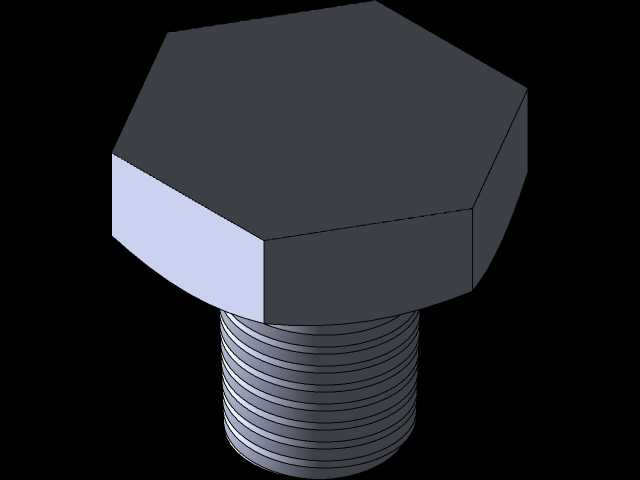

　　这款外六角螺塞是CA6140普通车床油路、工艺孔封堵场景下的常用连接件，日常在车床主轴箱、进给箱、溜板箱的壳体加工过程中，会预留大量用于清砂、油道贯通加工的工艺孔，设备装配完成后就需要用这类螺塞完成封堵，同时兼顾密封性能，避免箱体内润滑油渗漏，也能阻挡外部切屑、灰尘进入箱体内部污染传动润滑油。从结构设计逻辑来看，螺塞采用外六角头部配合外螺纹的经典结构，头部的六角棱边做了小尺寸倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员手部，也能在拧紧过程中让扳手与头部接触面贴合更顺畅，减少扳手打滑的概率。头部与螺纹衔接的位置设计了一圈退刀槽结构，这是螺纹加工时的必要工艺结构，能保证螺纹加工到根部时不会出现乱牙、缺牙的缺陷，

　　同时装配时也能让螺塞端面与壳体安装面完全贴合，不会因为螺纹根部的余料导致螺塞无法拧紧到位。螺纹部分采用普通公制三角螺纹，牙型角60度，这类螺纹的自锁性能较好，配合端面的密封垫使用时，能在车床运行的振动环境下保持足够的锁紧力，不会因为设备长期运行的振动出现松脱漏油的问题。从安装边界来看，螺塞的六角头部对边尺寸是按照标准扳手开口尺寸设计的，装配时不需要定制专用工具，使用普通的呆扳手、套筒扳手都可以完成拧紧操作，头部的厚度设计也充分考虑了拧紧时的扭矩承受能力，按照CA6140车床装配工艺要求的扭矩拧紧时，不会出现头部变形、棱边塌陷的问题。螺纹的长度设计匹配CA6140壳体上工艺孔的螺纹深度，拧紧后螺纹末端不会伸入箱体内过多，

　　避免与箱体内的传动齿轮、轴类零件发生运动干涉，同时也能保证足够的螺纹啮合长度，满足密封和连接强度要求。在实际设备维护场景中，这类螺塞的拆装频率并不高，只有在设备大修、更换润滑油、清理箱体内部杂质的时候才需要拆卸，所以结构设计上没有额外的防松结构，依靠螺纹本身的自锁性能和端面密封垫的压紧力就可以满足长期使用的要求。建模过程中，螺纹部分采用了真实的螺旋扫描特征构建，还原了实际螺纹的牙型轮廓，而不是采用简化的贴图示意，这样在做整机装配干涉检查的时候，可以准确判断螺塞与周边零件的间隙，不会因为螺纹简化导致干涉检查结果出现误差。头部的六角结构采用拉伸加倒角的方式构建，所有棱边的倒角尺寸都按照实际加工工艺要求设置，还原了真实零件的加工特征，

　　退刀槽的宽度和深度也符合机械加工的工艺规范，不会出现无法加工的不合理结构。在CA6140车床的整套油路系统中，这类螺塞虽然属于小型紧固件，但作用十分关键，一旦出现松脱或者密封失效，会导致箱体内的润滑油泄漏，轻则造成设备周边油污污染，重则会因为箱体内油量不足导致齿轮、轴承等传动零件润滑不良，出现异常磨损甚至抱死的故障，所以在设计建模的时候，所有尺寸都严格对照CA6140车床的原厂零件尺寸测绘，保证模型的尺寸精度与实物一致，可以直接用于设备维修的配件加工参考，也可以用于CA6140车床的整机虚拟装配、教学演示场景。
