带星形加强筋外螺纹连接法兰接头

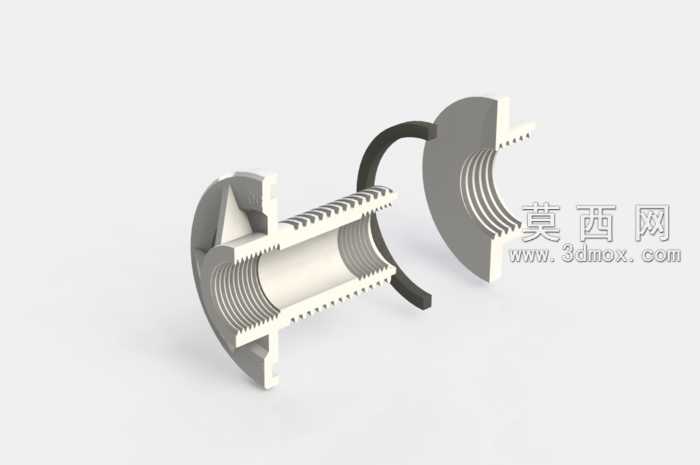

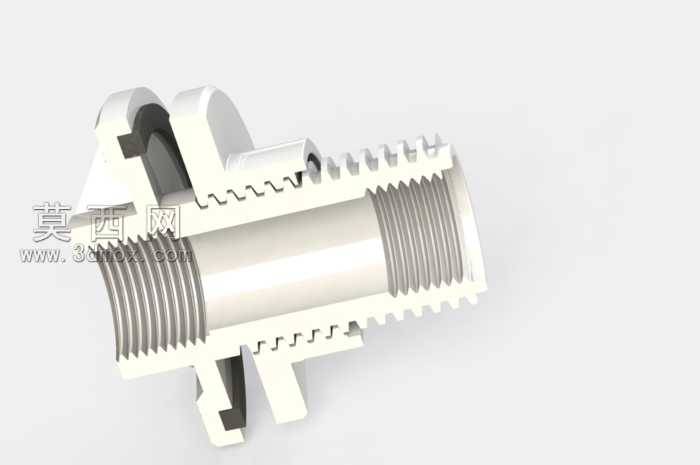

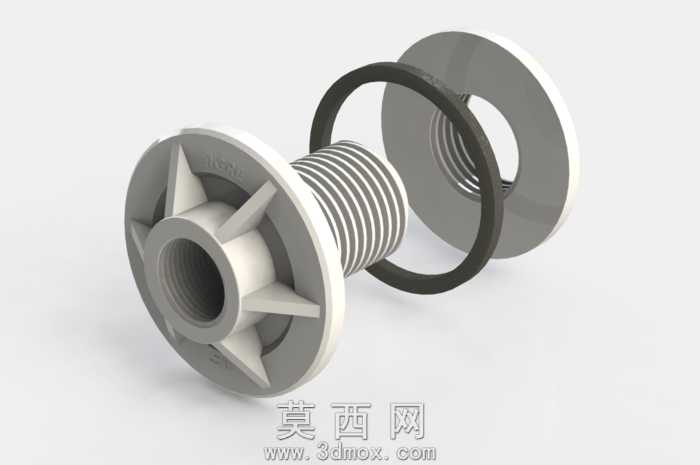

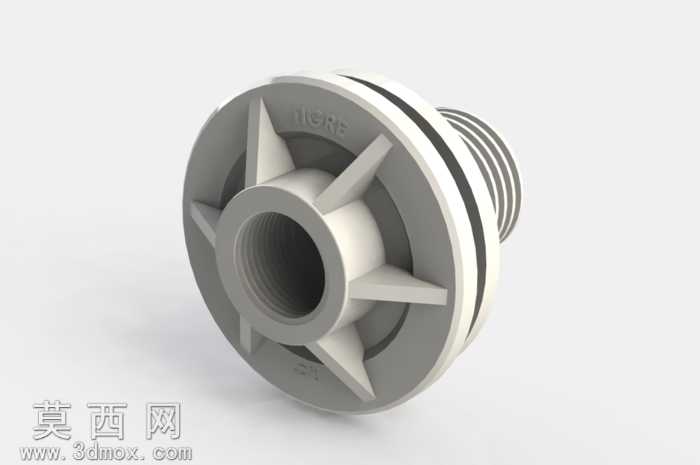

该模型为管路系统用螺纹连接法兰接头，建模阶段采用参数化特征建模思路，首先以回转特征构建主体基础轮廓：先绘制接头轴向截面草图，明确内螺纹通孔的通径尺寸、外螺纹段的公称直径与螺距基准、法兰盘的外径与厚度参数，通过回转命令生成整体基体，保证各段同轴度公差符合管路连接件的装配要求。针对法兰盘端面的星形加强筋结构，采用单筋特征建模后圆周阵列的方式完成：先绘制单个加强筋的截面轮廓，筋体从法兰盘外缘径向延伸至中心内螺纹接口的外壁，筋体厚度沿轴向与法兰盘端面齐平，拔模角度设置为1.5°以兼顾注塑或压铸成型的脱模需求，完成单筋建模后以接头中心轴线为阵列轴，设置6个阵列实例做360°等距圆周阵列，保证筋体分布均匀，既提升法兰盘的结构抗扭强度，也可作为安装旋拧时的受力着力点。外螺纹段采用标准化螺纹特征生成，牙型角符合通用管螺纹标准，螺纹收尾处设置退刀槽结构，避免装配时螺纹干涉；内螺纹孔与外螺纹段同轴，孔口处设置120°导向倒角，方便对接管路的快速插入定位。法兰盘与外螺纹段的衔接位置设置环形密封槽，槽宽与槽深参数适配常规O型密封圈尺寸，可实现连接后的端面静密封，防止管路介质渗漏。材质与渲染阶段，主体采用硬质工程塑料材质，设置浅灰色哑光塑料质感，表面粗糙度参数设置为Ra1.6，还原工业塑料件的真实表面质感；螺纹牙型边缘做微小圆角处理，避免建模特征出现尖锐棱角，同时还原实际加工后的工艺特征。渲染时采用三点布光方案，主光源从接头斜上方45°投射，突出加强筋的立体结构与螺纹的牙型细节，辅光源从侧后方补光，弱化阴影区域的死黑问题，顶光勾勒法兰盘的外轮廓边缘，整体渲染效果清晰展现接头的各部分结构细节，可用于产品选型展示、装配模拟演示等场景。结构设计上兼顾了安装便捷性与结构可靠性，星形筋条在不额外增加产品整体重量的前提下，大幅提升法兰盘的抗变形能力，避免安装旋拧时法兰盘发生开裂变形，内外螺纹的同轴设计保证管路连接后的流通顺畅性，密封槽的集成设计减少了单独装配密封件的工序，提升装配效率。
