单耳卷边管式弹性固定夹具结构设计

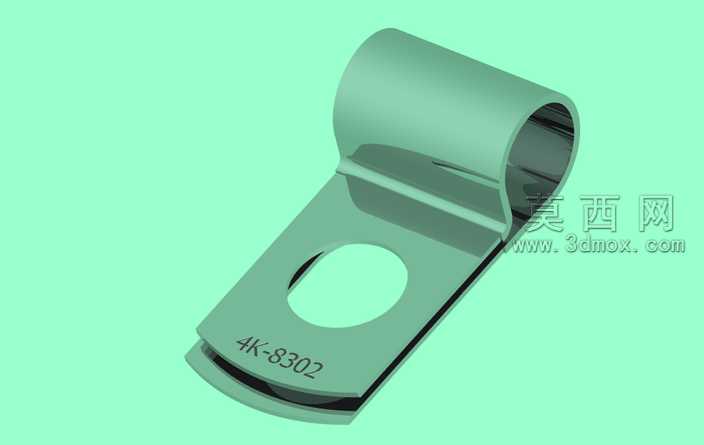

本作品为单耳带安装孔的卷边管式弹性固定夹具，采用三维参数化建模方式完成全结构构建，建模过程中优先对钣金类零件的成型特性进行还原，通过草图绘制、基体法兰、边线法兰、卷边成型、切除拉伸等特征步骤完成整体结构搭建，严格控制各部位壁厚均匀性，还原冲压钣金件的等厚特性，避免实体建模带来的壁厚失真问题。渲染阶段采用哑光金属材质模拟弹簧钢冲压后的表面质感，对卷边内侧、安装孔边缘的冲压圆角做了精细化处理，还原真实冲压零件的工艺细节，材质参数设置中调整了金属粗糙度、环境反射强度，让模型表面呈现出冷轧钢板经表面处理后的细腻哑光质感，同时添加了轻微的边缘倒角光影效果，避免尖锐棱边带来的视觉生硬感。结构设计上，上部采用开放式卷圆结构，依靠自身材料弹性实现对管状构件的抱紧夹持，卷边末端做了圆弧收边处理，避免安装时刮伤被夹持管件表面，下部延伸出单耳安装座，开设圆形安装通孔，可通过螺栓穿过孔位将夹具整体固定在安装基面，安装座与上部卷圆结构采用平滑圆弧过渡，避免应力集中问题，提升夹具整体的结构强度与抗疲劳性能，夹持状态下卷圆部位可产生均匀弹性形变，适配对应外径的管件夹持需求，同时保证足够的夹持预紧力，防止管件出现松脱移位。设计过程中充分考虑冲压加工的工艺可行性，所有弯折部位均预留了符合冲压工艺要求的弯折内圆角，避免弯折处出现材料开裂风险，安装孔的位置与卷圆中心的相对尺寸经过合理校核，保证安装后管件的受力方向与安装座固定面的受力分布均匀，不会出现偏载导致的固定失效问题，整体结构简洁紧凑，无多余冗余结构，在保证夹持强度与安装稳定性的前提下尽可能减少材料占用，适配批量冲压生产的成本控制需求，模型各特征参数均可编辑调整，可根据实际夹持管径、安装尺寸需求快速修改对应参数，生成适配不同使用场景的同类型夹具模型。
