CA6140车床75mm轴径直齿传动齿轮

　　这款适配75mm轴径的直齿正齿轮，主要应用在普通卧式车床的主轴箱进给传动链路中，也可配套同规格轴径的皮带轮传动组做动力传递使用，是机床传动系统里承担定比扭矩传输的核心基础零件。从实际装机场景来看，这类齿轮多布置在主轴箱的中间传动轴位置，一端衔接皮带轮传入的电机动力，另一端通过齿间啮合将扭矩传递给进给机构或者主轴变速齿轮组，承担着转速匹配、扭矩放大的核心作用，在CA6140这类通用卧式车床的常规车削作业中，不管是外圆车削、端面车削还是螺纹切削工序，齿轮的啮合精度直接决定了主轴回转的平稳性，最终影响工件的加工表面质量。

　　设计这款齿轮的时候，首先要匹配安装边界：内孔直径严格适配75mm的传动轴，孔内加工的键槽完全对应传动轴上的平键尺寸，保证装配后无周向窜动，避免传动过程中出现键连接松动打齿的问题。齿形采用标准渐开线直齿廓，压力角选用通用机械传动最常用的20°，齿顶高系数取1，顶隙系数0.25，这种参数选择一方面是为了匹配CA6140车床原有传动齿轮组的啮合参数，保证替换安装时不需要调整相邻轴的中心距，直接就能实现完美啮合，另一方面直齿结构的轴向力几乎为零，不需要在传动轴两端加装承受轴向载荷的推力轴承，能简化主轴箱的支撑结构，降低后期维护的配件成本。

　　从结构细节来看，齿轮的轮缘、辐板、轮毂厚度都经过扭矩校核，在传递额定15kW电机输出扭矩的工况下，齿根弯曲应力、齿面接触应力都留有足够的安全余量，即使是车床满负荷吃刀的瞬时冲击载荷，也不会出现断齿、齿面压溃的问题。齿轮端面和轮毂端面的垂直度、内孔和齿顶圆的同轴度都按照IT7级精度控制，装配到轴上之后齿圈径向跳动量控制在0.02mm以内，能有效降低啮合过程中的振动和噪音，避免长期高速运转下出现齿面偏磨的问题。

　　实际选型替换的时候，需要注意安装轴的轴肩尺寸要和齿轮轮毂的沉台尺寸匹配，保证齿轮装配后轴向定位准确，不会在运转过程中出现轴向窜动碰擦相邻的传动零件。齿面的润滑方式适配车床主轴箱的飞溅润滑结构，齿轮浸入油池的深度控制在1-2个齿高，运转时能带起足够的润滑油覆盖啮合齿面，减少齿面磨损，延长使用寿命。和斜齿轮相比，这种直齿齿轮的加工难度更低，滚齿、插齿之后不需要额外的剃齿珩齿工序就能满足普通车床的传动精度要求，配件采购和替换成本更低，而且没有轴向力的特性，让它在轴系支撑刚度有限的开式、半开式传动场景里也能稳定工作，除了车床之外，同参数的齿轮也可以用在通用输送机、小型减速机的定比传动位置，只要中心距、模数、齿数匹配，就能直接替换使用。

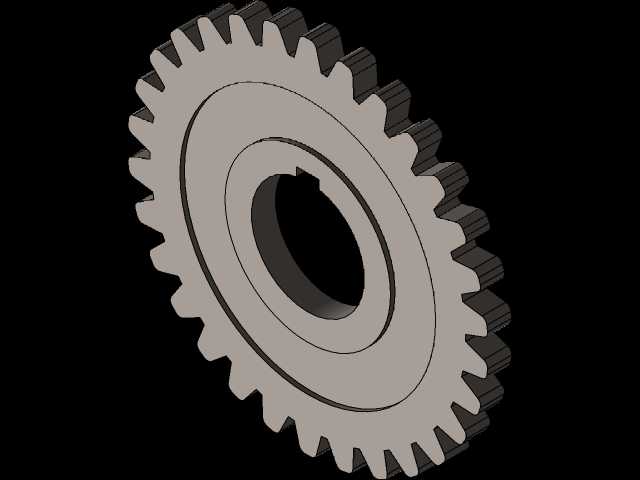

　　建模过程中，齿形的生成严格按照渐开线方程推导齿廓坐标，先完成单个齿的齿形拉伸，再通过圆周阵列完成全部轮齿的构建，内孔键槽的尺寸按照GB/T 1096平键标准设计，所有倒角、圆角都按照机械加工工艺要求设置，比如齿端倒角1×45°，方便装配时顺利啮合，轮毂孔两端的倒角方便轴的导入，避免装配时刮伤轴的配合表面。辐板上没有多余的减重孔设计，是因为车床传动齿轮的运转转速不算极高，实心辐板的结构刚度更好，能承受更大的冲击载荷，不会因为切削时的瞬时过载出现辐板开裂的问题。
