工业设备用电气接线盒壳体结构设计

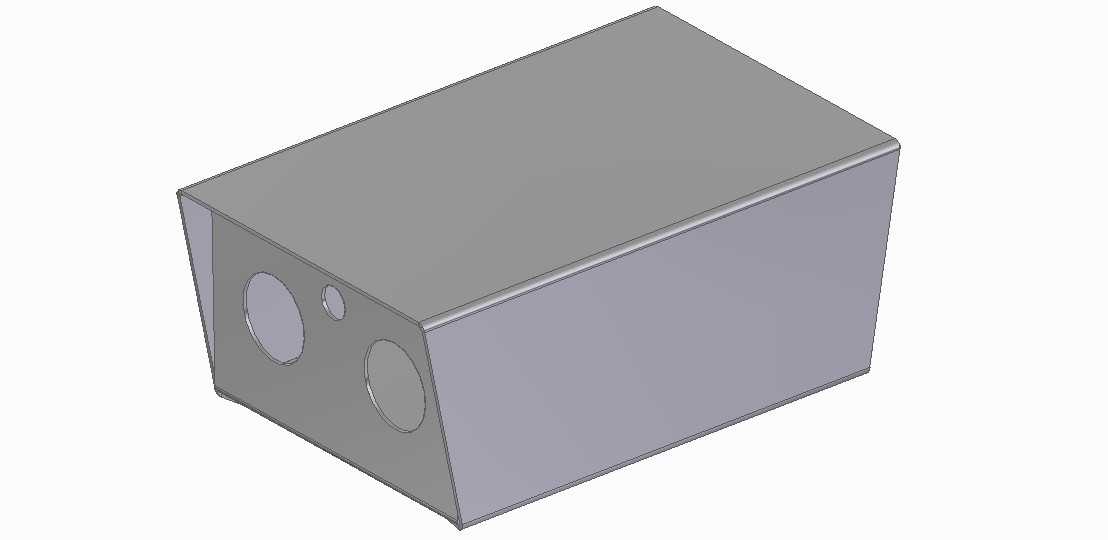

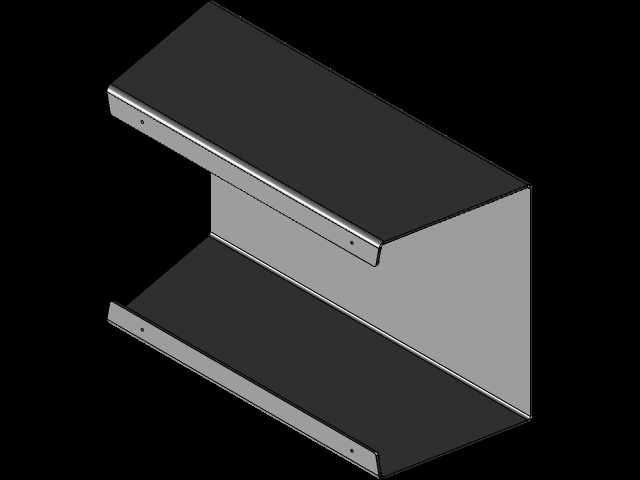

　　在工业现场的电气布线、小型控制元件集成场景中，这类盒体结构是最常见的基础安装载体，不管是机床侧的本地接线转接、小型传感模块的防护安装，还是生产线旁的分布式IO点位封装，都需要这类具备基础防护能力的盒体来承载内部电气元件，隔绝现场的切削液飞溅、金属粉尘侵入，避免线路接头裸露带来的短路、误触风险。从结构设计来看，这款盒体采用规则长方体构型，没有多余的异形曲面，一方面是钣金折弯工艺的成型需求，常规的数控折弯设备就能完成壳体的折边加工，不需要额外开模，小批量加工时成本控制优势明显，折边处预留的焊接或咬合余量，能保证盒体拼接后的结构强度，日常现场维护时的轻微磕碰不会导致壳体变形开裂。盒体侧面预留的三个圆形开孔，

　　是根据实际接线需求做的差异化设计，两个大尺寸开孔对应主回路的线缆进出，可适配格兰头或波纹管接头，满足较粗的动力线缆穿入需求，小尺寸开孔则用于控制信号线或者接地线缆的引出，开孔位置避开了盒体内部的元件安装区域，不会和内部安装的端子排、小型继电器产生干涉，现场接线时不需要额外扩孔，减少现场施工的二次加工工作量。设计时首先考虑的是内部安装空间的利用率，长方体的内腔没有凸起的加强筋占用空间，可根据实际需求在盒底打孔安装DIN导轨，直接卡装标准端子排或者小型断路器，也可以直接用螺丝固定PCB类控制板，安装孔位的预留可以根据后期实际元件排布灵活调整，不需要提前做固定的孔位限制，适配不同项目的元件配置需求。安装边界方面，盒体的背部是完整的平面，

　　可直接贴装在设备的钣金壁、安装梁或者墙面之上，可采用背部挂孔或者四周打孔锁螺丝的固定方式，固定点位的受力均匀，不会因为长期震动导致固定松脱，盒体的边缘做了小尺寸的圆角处理，避免安装维护时锋利的钣金边缘划伤操作人员，同时也能减少应力集中，提升折边位置的结构强度。在实际使用场景中，这类盒体常被部署在机床的操作侧、输送线的工位旁，用来承载本地的按钮接线、传感器信号转接，或者小型的开关电源模块，防护等级可根据后期的表面处理和接头选型达到IP54以上，完全满足一般工业车间的使用环境，不需要额外做外层防护。设计过程中没有做多余的外观造型，所有结构都服务于功能需求，盒盖和盒体的连接可采用侧边螺丝固定或者铰链搭配锁扣的形式，

　　日常维护时打开盒盖就能直接操作内部元件，不需要整体拆卸盒体，接线时线缆从侧面开孔进入后，预留的弯曲半径足够，不会出现线缆弯折过度导致的线芯断裂问题，内部的走线空间可容纳多组线缆的排布，强弱电线路可在内腔做简单分隔，避免信号干扰。从加工工艺角度看，整个壳体的板材可选用常规的冷轧钢板，下料后经过数控冲床完成开孔、折边，之后做喷塑处理就能达到防锈防腐蚀的要求，加工周期短，成本可控，适合批量配套设备使用，也可以根据现场需求改用不锈钢板材，应用在有腐蚀性气体或者潮湿的工况环境中，不需要改动整体结构，仅调整板材材质就能适配不同的使用场景。
