V型皮带轮传动组件装配结构设计

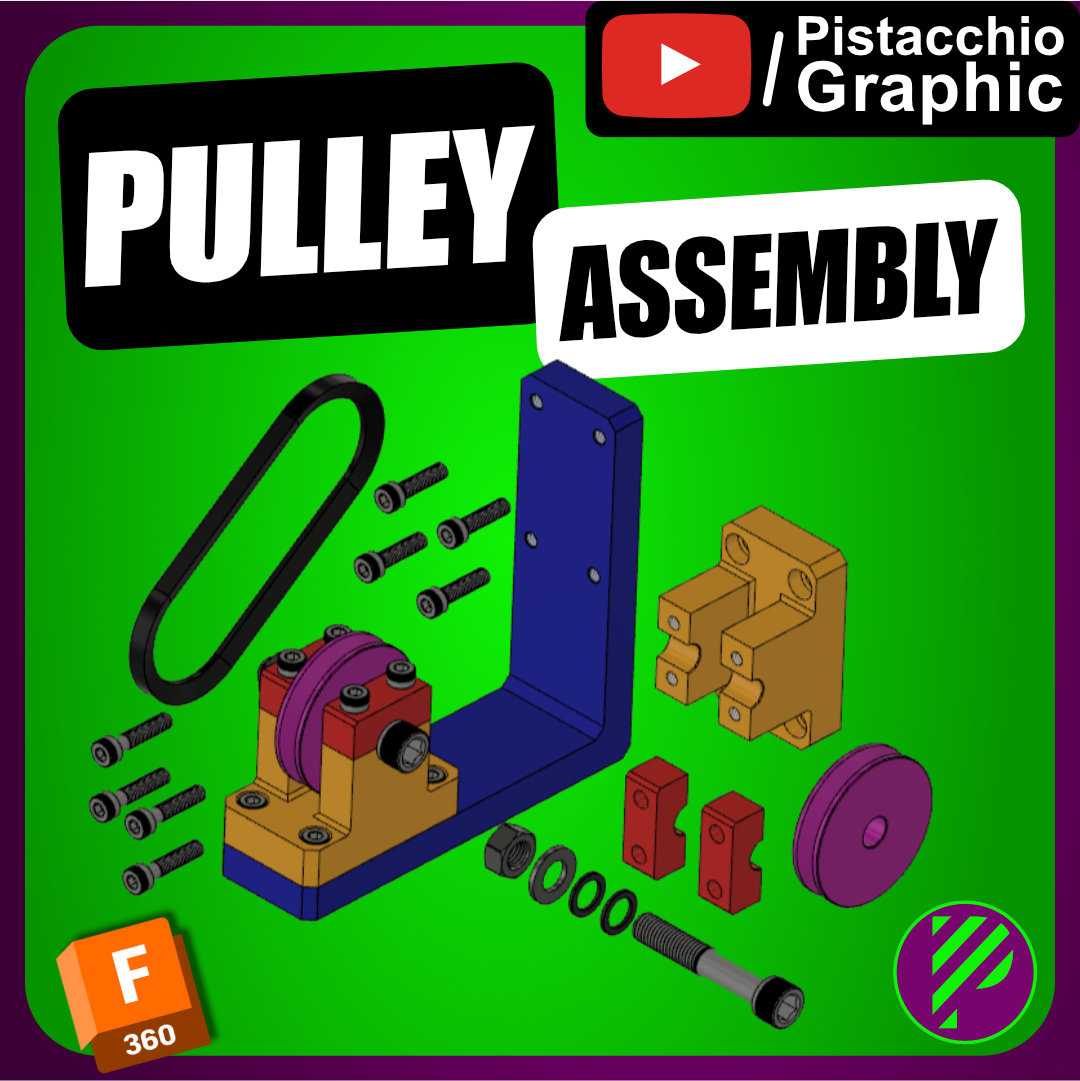

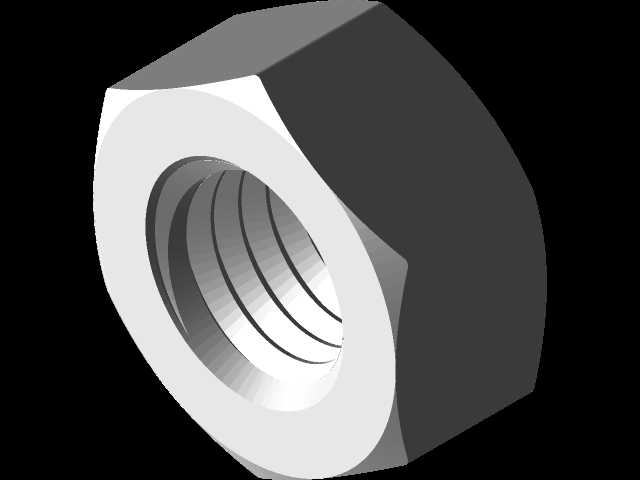

　　这套V型皮带轮传动组件，核心服务于中小功率的机械传动场景，常见于小型加工设备辅机、桌面级工装动力传输、轻工生产线的从动端动力传递环节，依靠V带与带轮轮槽的楔面摩擦力实现动力传输，相比平带传动能提供更大的摩擦力矩，适合中心距适中、传动比要求不极端严苛的动力布局，能在一定程度上缓冲动力输入端的振动冲击，当负载超过摩擦阈值时还能起到过载打滑的保护作用，避免核心动力部件因堵转出现刚性损坏。从结构组成来看，整套组件包含主动带轮、从动带轮、V型传动带、安装支座、轴系紧固件、定位挡块、连接螺栓、轴套、锁紧螺母等全套装配零件，所有零件的配合边界都做了适配性设计：安装支座采用L型折弯式结构，底部预留了四个沉头安装孔，

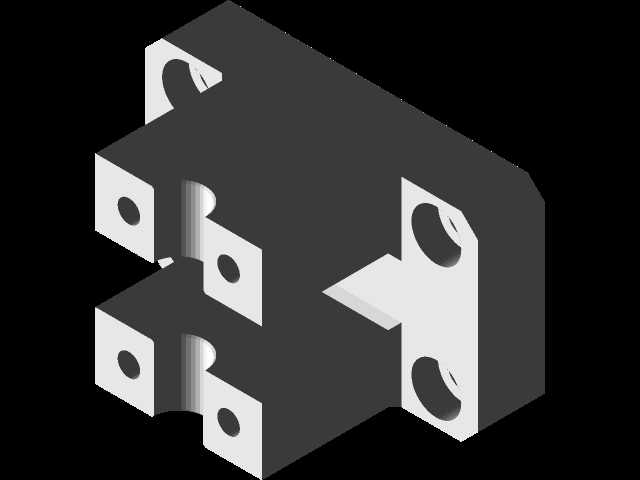

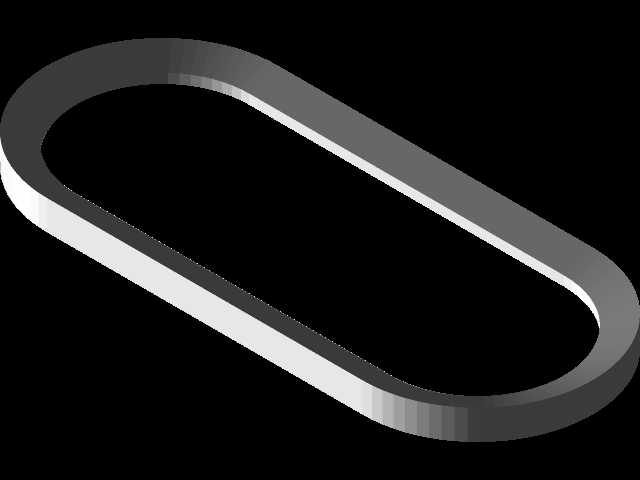

　　可直接通过螺栓固定在设备安装基准面上，立面的轴承安装位做了同轴度公差约束，保证从动轴转动时的径向跳动控制在合理范围内，避免带轮偏磨导致V带过早失效。带轮的轮槽尺寸严格匹配对应型号V带的截面参数，槽角做了适配小带轮包角的修正，保证V带侧面与轮槽能充分贴合，减少接触应力集中；轮体中心的轴孔设计了键槽位，可通过平键实现与传动轴的周向固定，传递额定扭矩，轴端配套的锁紧挡圈能限制带轮的轴向窜动，避免运转过程中带轮偏移导致V带脱槽。整套组件的安装逻辑遵循现场装配的工艺顺序：先将轴承压装到支座的安装孔位，穿入从动轴后依次装配轴套、从动带轮，通过轴端螺栓锁紧带轮的轴向位置，再将主动带轮固定在动力输出轴上，调整两轴的平行度与中心距，

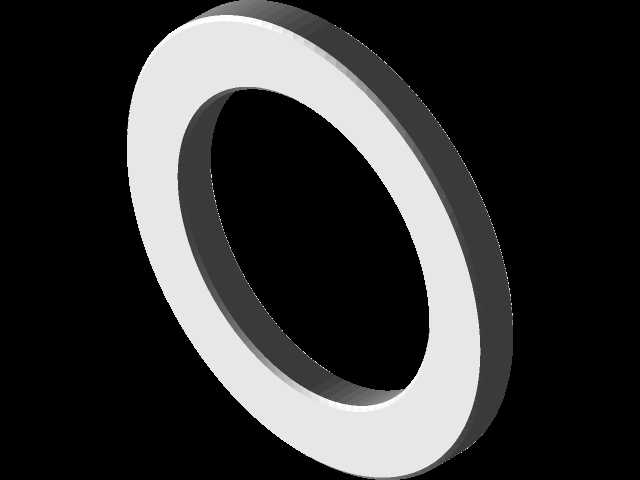

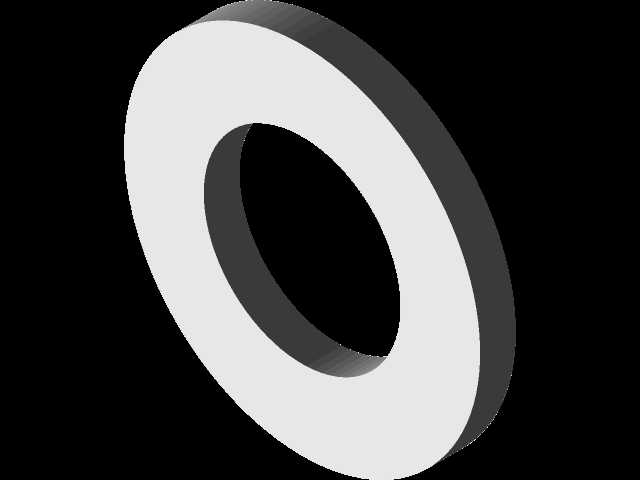

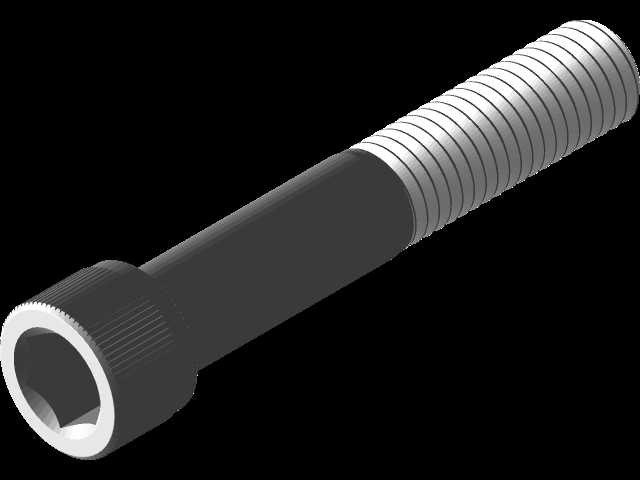

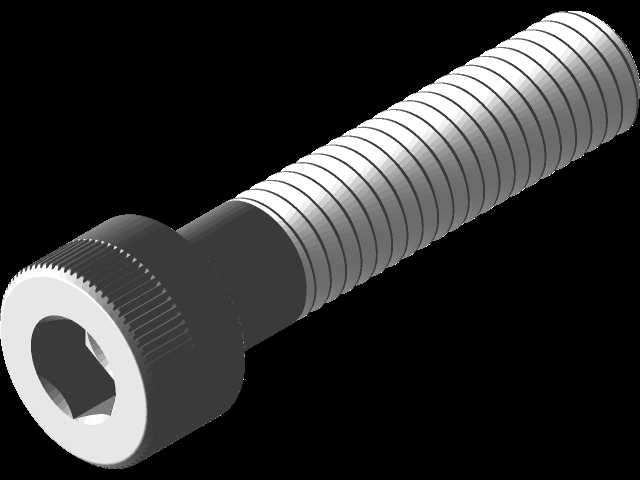

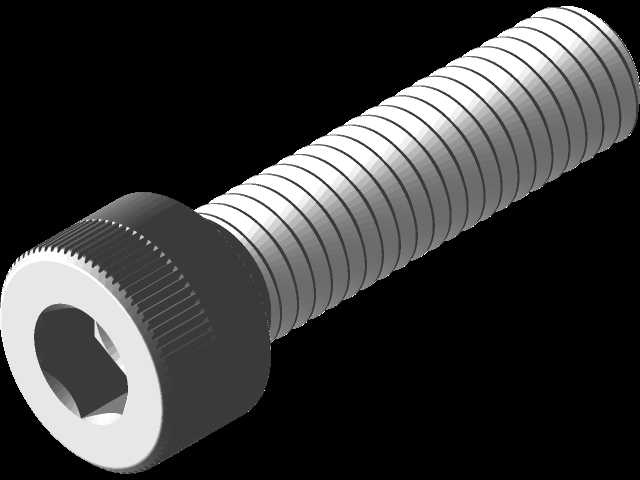

　　保证两带轮的轮槽处于同一平面，避免V带出现单边磨损，之后套入V带，调整张紧度至按压带边下沉量为带中心距的1%-2%区间，最后锁紧所有连接螺栓，安装两侧的定位挡块，对支座的安装位置做二次限位，避免设备长期运行产生的振动导致固定螺栓松动、支座移位。设计过程中充分考虑了不同应用场景的适配性：支座的安装孔位做了长圆孔余量设计，允许现场安装时根据实际动力布局微调中心距，适配不同长度的V带选型需求；所有紧固件都采用标准内六角圆柱头螺栓，方便现场使用常规工具完成拆装维护；带轮的轮缘做了倒角处理，避免装配时刮伤V带的橡胶层，延长传动带的使用寿命；配套的不同厚度调整垫片，可用于调整带轮的轴向位置，保证两轮槽的对中精度。从实际使用的工况适配来看，

　　这套组件可适配转速在每分钟1500转以内的动力传输场景，传动效率能稳定保持在90%以上，日常维护仅需定期检查V带的张紧度与磨损情况，无需复杂的润滑保养，适合作为小型设备的动力传输模块直接集成使用，也可作为教学演示的装配案例，帮助从业者理解带传动的结构原理与装配要点。零件的外形尺寸都做了紧凑化设计，在保证结构强度的前提下尽可能压缩安装空间，L型支座的立面高度根据带轮的最大回转半径做了避让设计，避免带轮运转时与支座产生干涉，所有外露的螺栓端部都不超出安装面的安全边界，防止运转过程中剐蹭周边管线或操作人员，轴端的锁紧结构采用沉头设计，进一步缩小了组件的整体安装轮廓，可适配安装空间局促的设备内部布局。
