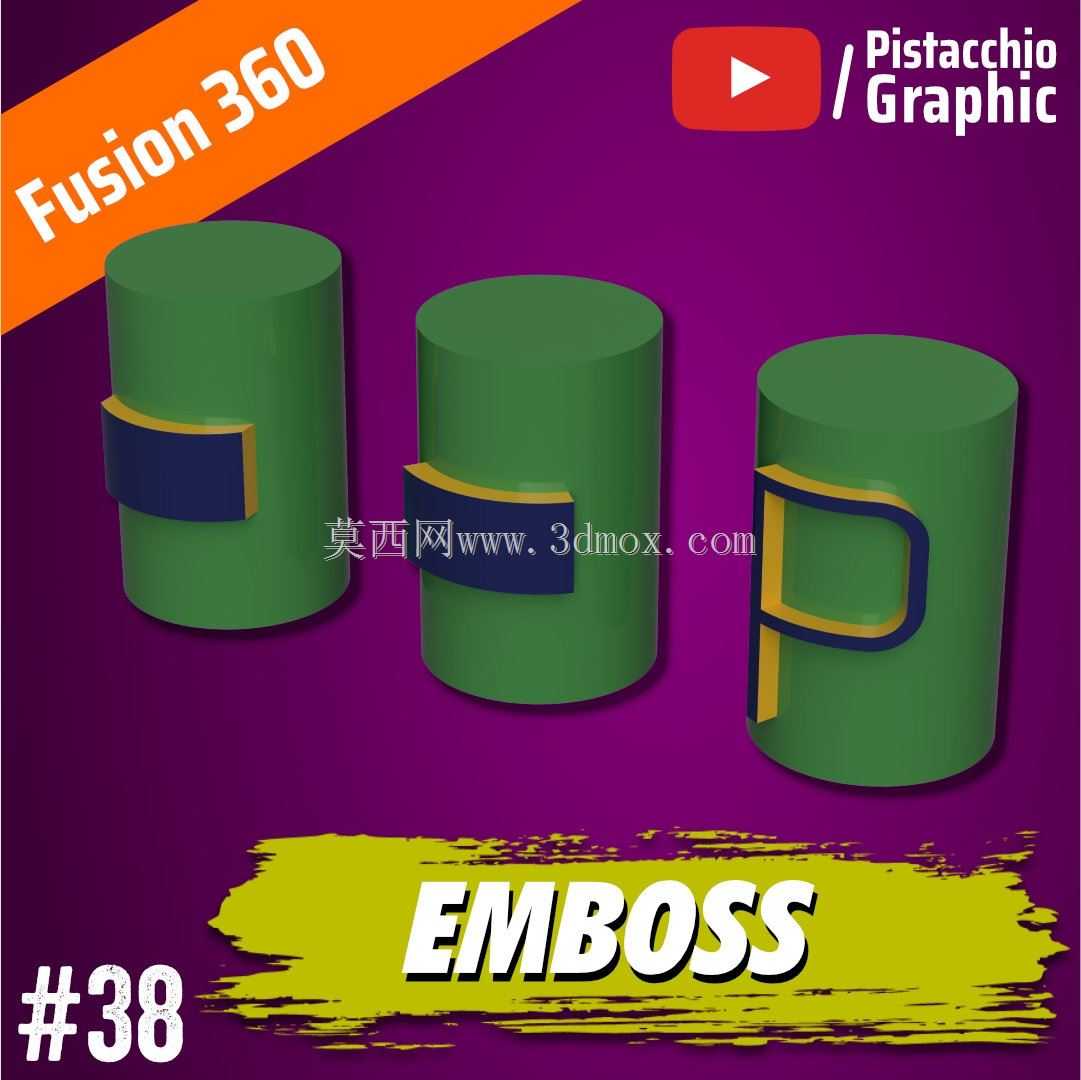

Fusion360浮雕指令圆柱面压印特征建模

　　柱面浮雕特征在工业场景中有着非常广泛的实际应用，小到手持工具的防滑握柄标识、气动元件的缸体功能标记，大到输送辊筒的表面防滑纹理、包装设备热压辊的压花结构，都需要在圆柱曲面上实现精准的凸凹浮雕造型，这类特征的建模质量直接影响后续零件的加工可行性、装配适配性以及实际使用效果。很多刚接触三维建模的工程师在处理柱面浮雕时，容易直接套用平面浮雕的建模逻辑，把平面绘制的图形直接拉伸后和圆柱实体做布尔运算，最终得到的特征要么在柱面弧度较大的位置出现壁厚不均，要么浮雕边缘和柱面的衔接处出现尖锐的破面，不仅无法直接用于数控加工编程，甚至在做装配干涉检查时都会出现计算错误。

　　这个建模案例针对圆柱面浮雕的常见痛点，采用贴合柱面曲率的包覆式建模逻辑，先基于圆柱的中性层曲面构建展开基准面，在展开平面上绘制浮雕的轮廓图形，再通过曲面映射的方式将平面轮廓贴合到圆柱曲面上，保证浮雕的每个位置的凸起高度都保持一致，不会因为柱面的弧度变化出现厚度偏差。建模过程中特意控制了浮雕边缘的过渡圆角，所有浮雕和圆柱基体衔接的位置都做了0.2mm的圆角过渡，既避免了加工时出现应力集中导致的崩刀问题，也能让后续注塑或者滚压加工时的脱模更加顺畅，不会出现边角卡滞的情况。

　　从实际安装适配的角度来看，这类带浮雕的圆柱零件通常需要和轴承、端盖、密封件做配合，建模时特意预留了圆柱两端的光整装配段，浮雕区域的轴向边界距离两端的装配定位面保留了足够的安全距离，不会因为浮雕特征延伸到配合面导致装配时出现间隙，也避免了密封件在装配过程中被浮雕的边角刮损。浮雕的凸起高度控制在1.2mm，这个尺寸既能够保证标识或者纹理的触感足够清晰，又不会因为凸起过高导致零件在运转过程中剐蹭周边的相邻部件，在做动态干涉检查时，浮雕外轮廓的回转直径和周边结构的间隙保留了2mm以上的安全余量，完全满足常规机械设备的装配间隙要求。

　　在功能特性层面，这种柱面浮雕如果用于标识用途，能够让操作人员在设备维护时快速识别零件的型号、流向或者功能标记，不需要额外粘贴标签，避免了标签在油污、高温环境下脱落的问题；如果用于防滑纹理用途，均匀分布的浮雕凸起能够有效增加接触面的摩擦力，不管是手动调节的旋钮还是输送物料的辊筒，都能在接触时提供足够的摩擦力矩，不会出现打滑的情况。建模时还考虑了不同加工工艺的适配性，如果采用数控铣削加工，浮雕的侧壁做了3度的拔模斜度，能够减少加工时的刀具侧向受力，延长刀具使用寿命；如果采用滚压成型加工，浮雕的曲面过渡完全贴合滚压加工的材料流动规律，不会出现材料堆积导致的轮廓变形。

　　很多工程师在做这类柱面特征建模时，容易忽略浮雕的周向定位基准，这个案例里特意在圆柱端面做了0.5mm的定位刻线，和浮雕的起始位置完全对齐，方便后续加工时的找正对刀，也能在装配时保证浮雕的朝向符合设计要求，不会出现标识装反、纹理错位的问题。从结构强度的角度来看，浮雕特征和圆柱基体采用一体化建模，没有额外的拼接缝隙，不会因为应力集中导致浮雕在长期使用后出现脱落的情况，整个零件的壁厚在浮雕位置保持均匀，不会因为局部壁厚过厚导致注塑时出现缩痕，也不会因为局部壁厚过薄导致零件受外力时出现断裂。

　　实际生产中，这类柱面浮雕零件的应用覆盖了通用机械、包装设备、五金工具、气动液压等多个领域，不同场景下对浮雕的精度要求虽然有差异，但核心的建模逻辑是共通的：必须保证特征和基体曲面的完全贴合，控制好特征的高度和过渡圆角，预留好装配的安全边界，同时兼顾加工工艺的可行性。很多新手建模时只追求视觉上的浮雕效果，忽略了实际加工和装配的需求，建出来的模型只能用于渲染展示，无法直接投入生产使用，而这个建模案例的所有尺寸设定和特征处理，都是从实际工程应用的角度出发，每一个参数的选择都对应了实际生产中的常见问题，不管是用来做功能零件的结构设计，还是用来学习柱面包覆特征的建模技巧，都有很强的实际参考价值。在做模型的工程图导出时，浮雕的位置尺寸、形位公差都可以直接基于建模基准进行标注，不需要额外做基准转换，能够有效减少后续出图的工作量，也能避免基准转换带来的尺寸误差。
