黄黑条纹快插式软管连接接头结构设计

　　这类软管接头在流体输送管路系统中承担着核心的管路衔接职能，日常在气动控制回路、低压液压输送、小型流体灌装设备、家用净水通路、园林灌溉管路甚至小型实验装置的气液通路里都能见到它的应用场景，核心作用是实现柔性软管与硬管端、设备接口端的快速对接与密封，避免管路接驳处出现渗漏、脱管的问题，同时降低管路拆装的操作难度，不需要额外的套丝、法兰紧固等复杂工序，徒手就能完成管路的对接与拆卸，大幅提升管路布设、后期维护的作业效率。

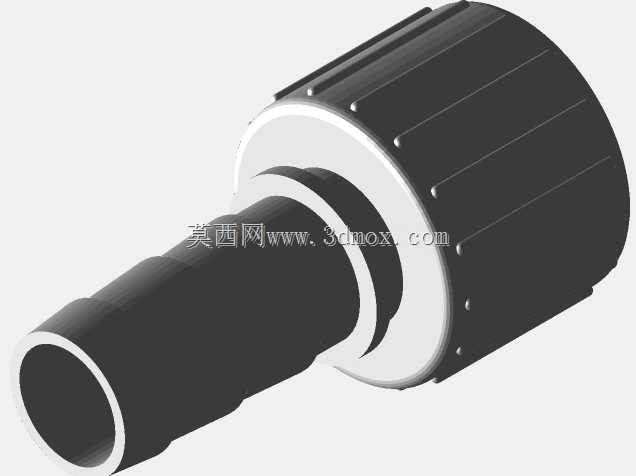

　　从结构设计逻辑来看，这款接头采用了阶梯式的插装端结构，靠近操作端的大直径段是防滑操作握持区，表面做了等距分布的轴向凸棱结构，也就是外观上看到的黄黑相间条纹段，这个结构不是单纯的装饰设计，而是考虑到实际作业场景中，操作人员手上可能沾有润滑脂、水渍、管路残留介质，光滑表面很容易出现施力打滑的问题，轴向凸棱能大幅提升手指与接头表面的静摩擦力，即便是戴薄款丁腈防护手套操作，也能轻松施加旋转、插拔的轴向力，不需要借助管钳等额外工具就能完成接头的拆装，避免工具夹持对接头表面造成镀层损伤、结构变形的问题。插装端的多道环形凸台是核心的密封与防脱结构，每道凸台的边缘都做了小角度的导入倒角，软管套入时能顺着倒角顺利滑过凸台，不会出现软管内壁被凸台边缘刮削产生碎屑、堵塞管路的问题；凸台的外径比适配软管的内径略大0.8-1.2mm，软管套入后会在自身弹性张力的作用下紧紧包覆在凸台表面，形成多道线密封结构，相比单道凸台的接头，密封冗余度更高，即便其中一道密封面因为软管老化、介质腐蚀出现密封性能下降，其余凸台依然能维持管路的密封性能，在0.8MPa以内的低压流体输送场景下，不需要额外加装喉箍就能实现可靠的防脱与密封，大幅降低管路布设的配件成本。

　　安装边界方面，这款接头的插装端长度是根据常规软管的套接深度设计的，套接深度控制在接头总长度的三分之二左右，既保证足够的密封接触面积，又不会因为插接过深导致软管在接头根部出现过度弯折，造成管路通径缩小、介质输送阻力上升的问题；接头的握持段直径比插装端最大直径大4mm左右，这个尺寸差形成了天然的轴向定位台阶，软管套入到台阶位置时就无法继续推进，能保证每次安装的套接深度一致，避免人工安装时因为插接过浅导致的脱管风险，也不会因为插接过深造成接头内部流道被软管遮挡。接头内部的流道做了等径设计，没有出现通径突然缩小的节流结构，介质在接头内部流动时不会产生明显的紊流、压损，对于输送带有微小固体颗粒的流体介质时，也不容易出现颗粒在接头内部沉积堵塞的问题。

　　从实际选型适配的角度来说，这类接头在设计时充分考虑了不同材质软管的适配性，不管是PVC柔性软管、PU气动管、橡胶输水软管，只要内径尺寸与接头插装端匹配，都能实现可靠的连接，不需要针对不同软管材质调整接头结构；接头的外表面没有尖锐的棱角、飞边，在狭小的设备内部空间布设管路时，不会刮蹭相邻的软管、线缆表皮，降低设备运行过程中相邻部件磨损破损的风险。另外，接头的黄黑配色是工业领域通用的警示标识配色，在复杂的设备管路集群中，能快速识别出这类快拆接头的位置，后期设备维护排查管路时，能第一时间找到管路的接驳节点，提升故障排查的效率，避免在维护时误拆其他固定连接的管路接头。

　　在结构强度设计上，接头的壁厚做了均匀化处理，握持段与插装段的壁厚差控制在1mm以内，采用注塑或者机加工成型时，不会因为壁厚不均出现缩痕、内应力集中的问题，长期在介质压力反复冲击的工况下，也不会出现接头根部开裂的问题；插装端的根部做了R2的圆角过渡，软管套接在这个位置时，弯折时的应力会被圆角分散，不会因为应力集中导致软管在接头根部出现折痕、开裂的问题，延长配套软管的使用寿命。
