ODrive微型2212无刷电机测试安装支架

　　在小型动力部件研发、桌面级运动控制调试场景中，无刷电机的驱动匹配、负载特性测试一直是嵌入式控制、小型机器人开发环节里的高频需求，尤其是适配ODrive Micro驱动板的2212系列外转子无刷电机，很多开发者在初期调试时会遇到驱动板摆放杂乱、接线受力拉扯、电机固定不稳导致测试数据偏差的问题，这套安装测试结构就是针对这类实际调试痛点设计的。

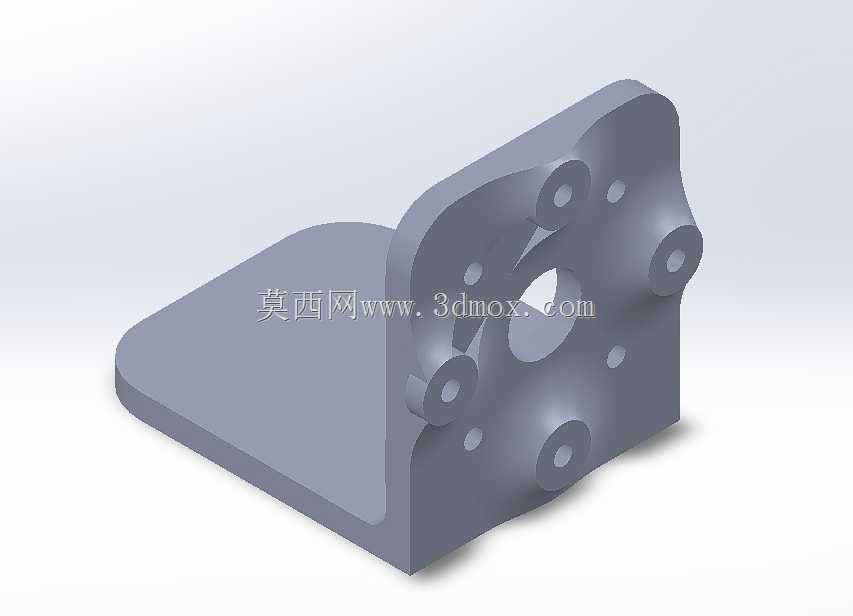

　　整个结构的核心功能是为2212规格无刷电机与ODrive Micro驱动控制板提供一体化的固定承载位，让调试阶段的接线、参数整定、带载测试都能在稳定的基座上完成，避免桌面零散摆放带来的接线松脱、板件磕碰、电机运转移位等问题。设计时优先考虑了3D打印加工的工艺适配性，基座主体采用规整的块状承托结构，没有大角度悬空或者薄壁易断的结构，普通FDM打印机使用常规PLA、PETG耗材就能直接打印成型，不需要额外添加支撑结构，打印完成后仅需简单去除毛边即可投入使用，非常适合开发者快速打样迭代。

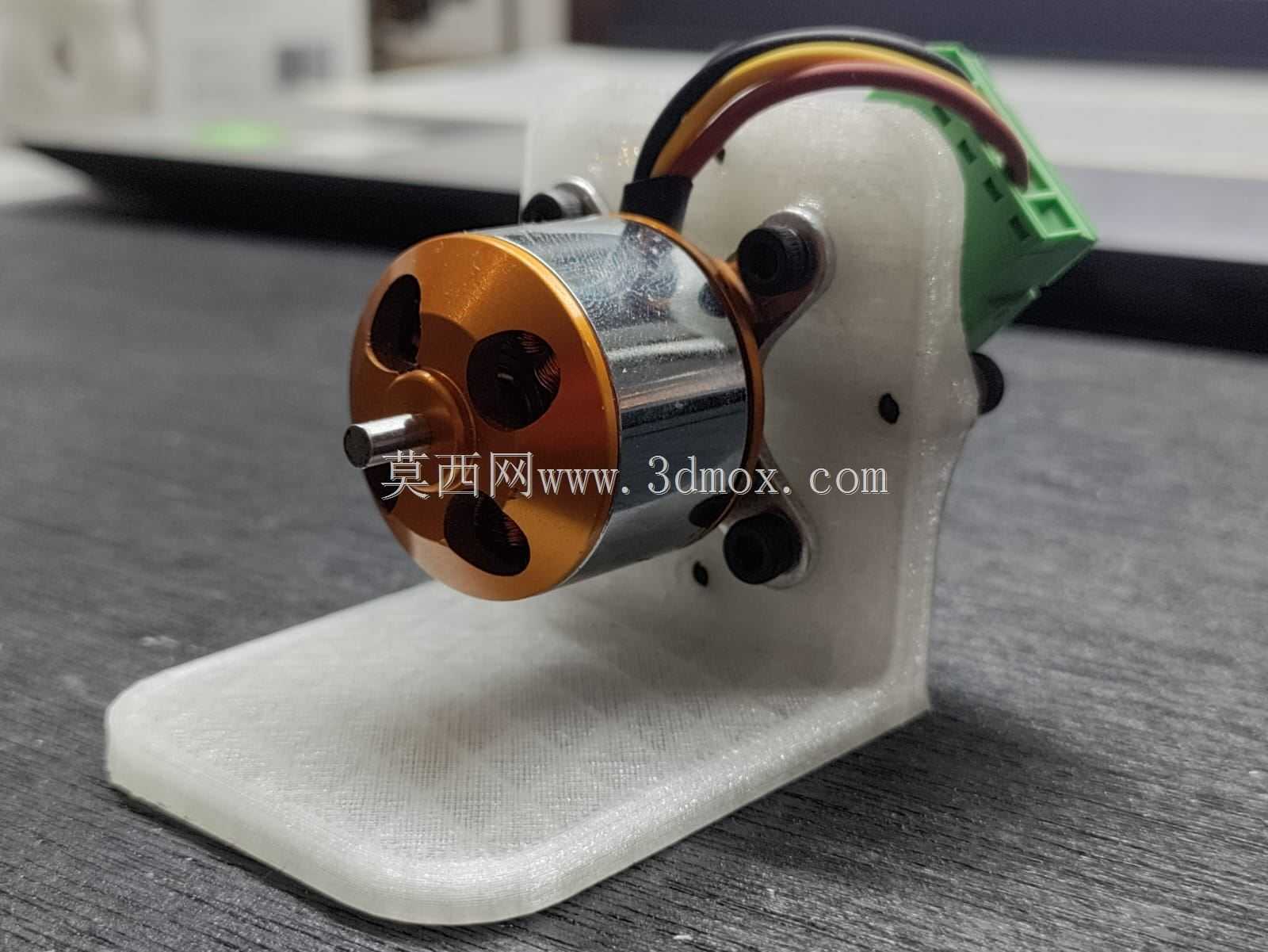

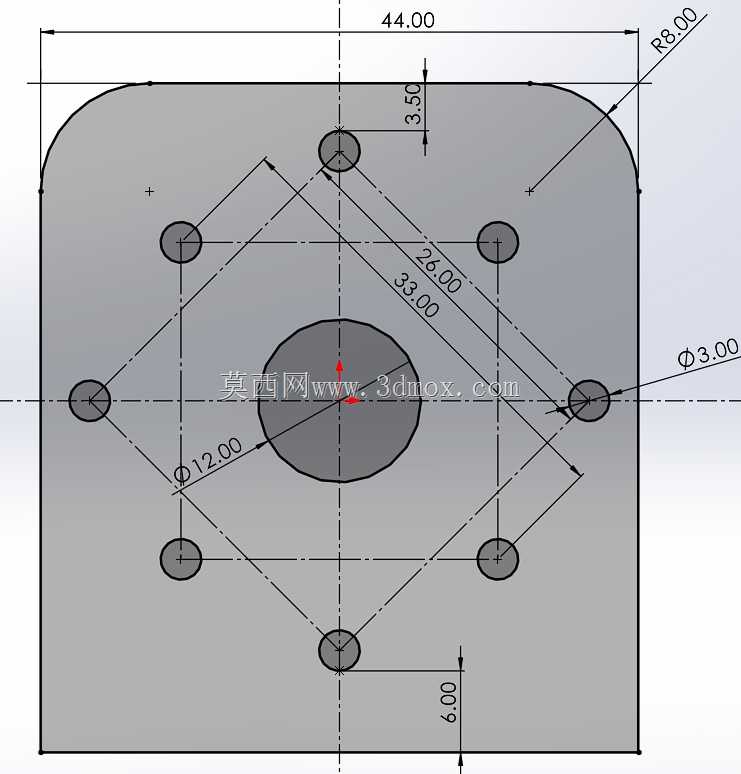

　　安装边界尺寸上，基座整体控制在紧凑的桌面占用范围内，驱动板的安装位完全匹配ODrive Micro的固定孔位与接口布局，接线端子侧预留了足够的手部操作空间，方便三相动力线、编码器线、供电线的插拔操作，不会因为基座侧壁遮挡导致接线困难。电机安装位适配2212系列外转子无刷电机的标准安装孔距，电机轴伸出方向预留了足够的空间，既可以空载测试电机的KV值校准、编码器零点标定，也可以方便地加装小型磁粉制动器、桨叶负载等测试配件，完成带载下的电流、转速、扭矩响应特性测试。

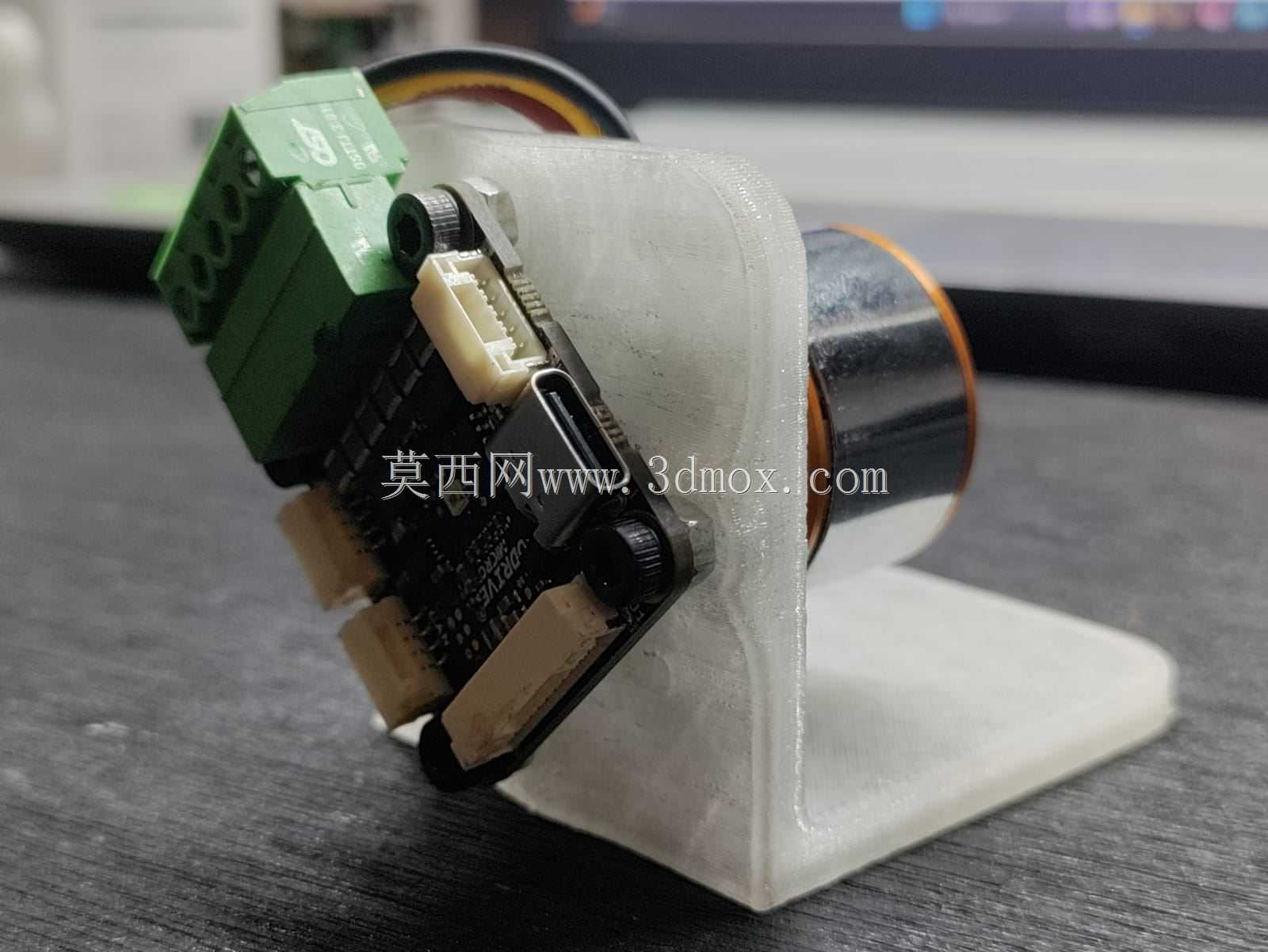

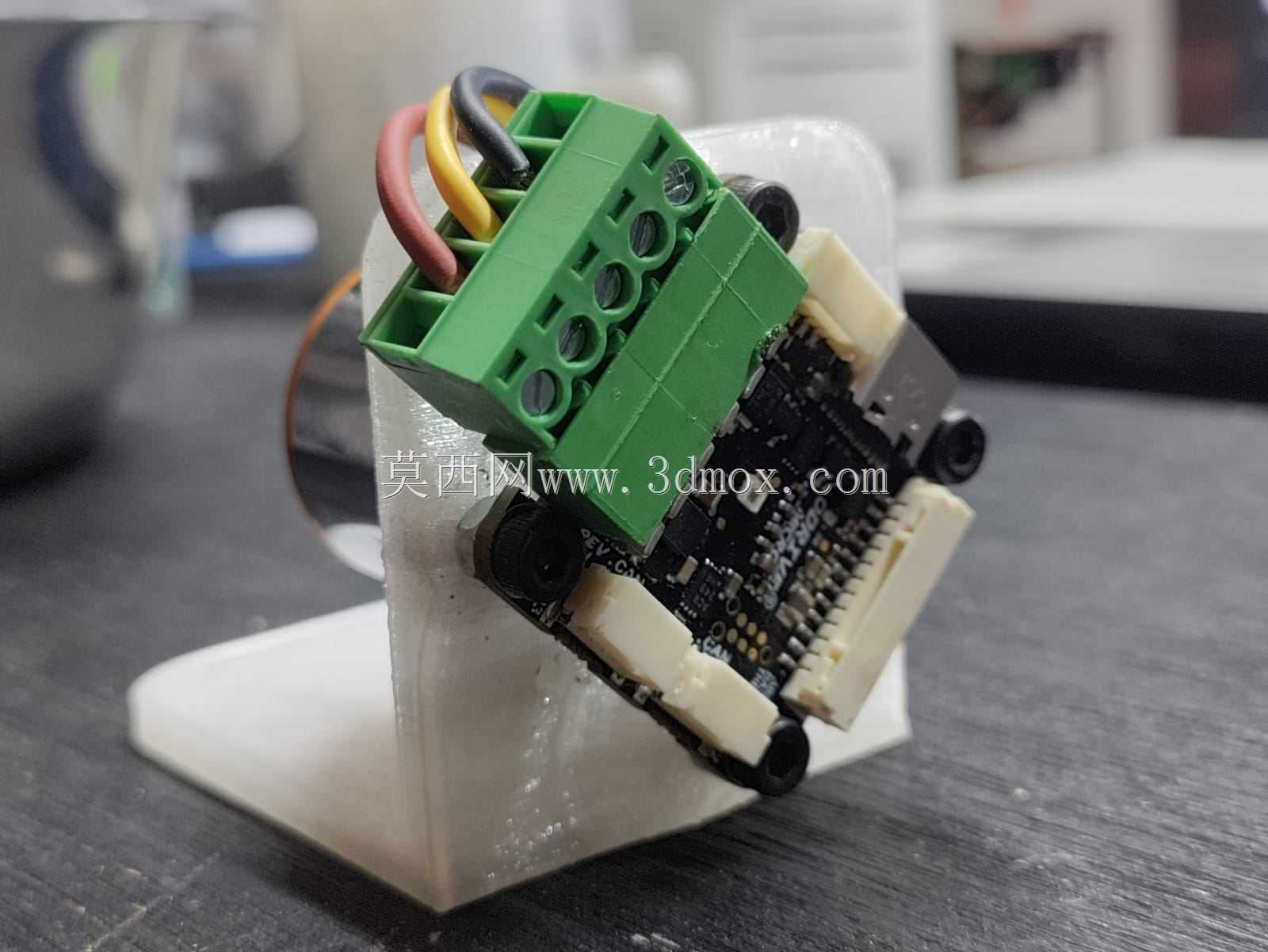

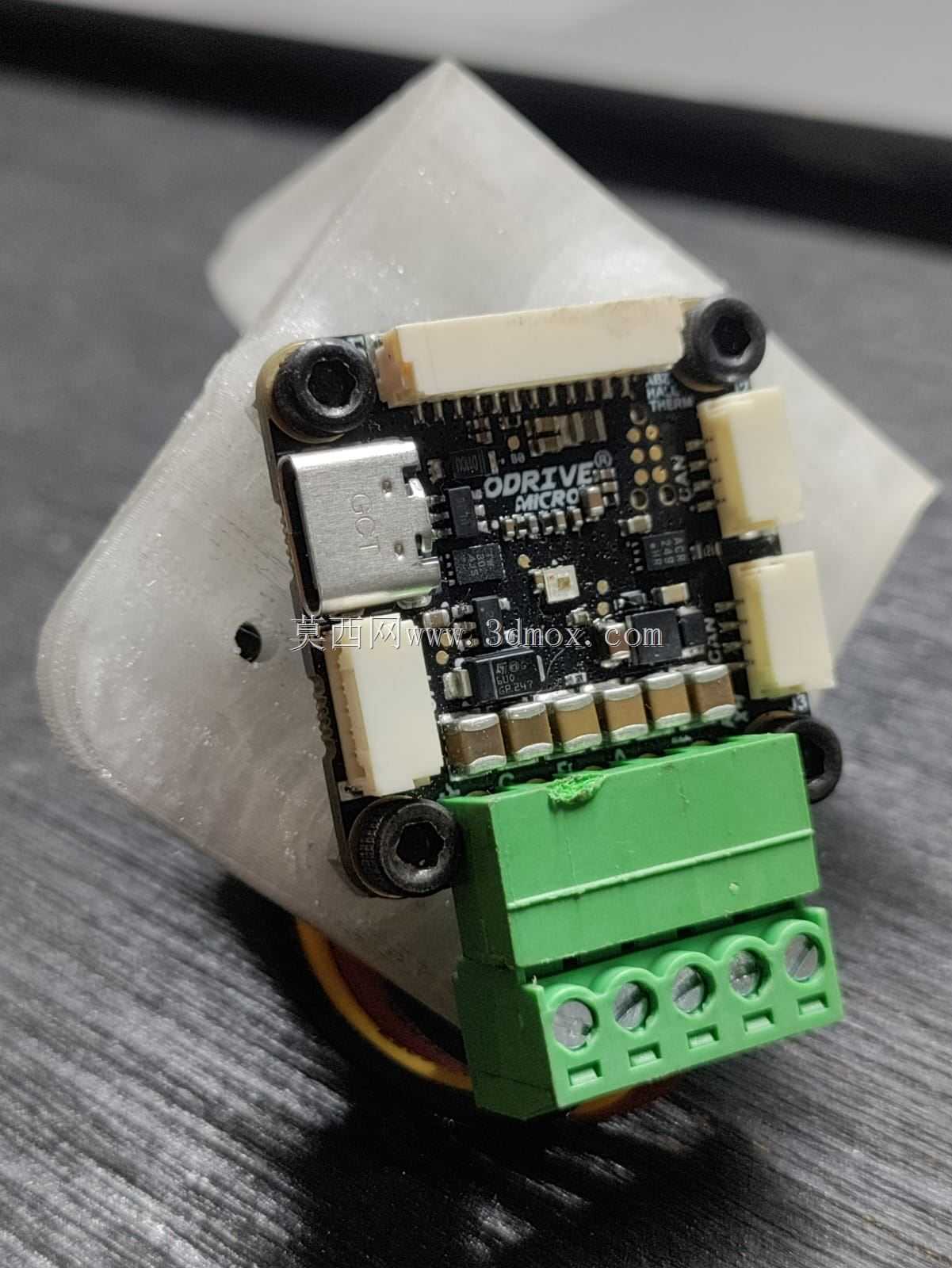

　　结构设计上特意将驱动板的安装位做了倾斜角度处理，这个角度不是随意设定的，而是考虑到调试时开发者大多是坐姿操作，倾斜后的板载指示灯、调试接口刚好正对操作者的视线范围，不需要俯身或者挪动基座就能清晰观察驱动板的状态指示灯，也能方便地插拔USB调试线，减少调试过程中的无效动作。接线端子侧的空间预留充分考虑了大电流动力线的弯曲半径，26x26mm规格的2212电机三相线接入驱动板的绿色端子台后，线缆不会出现过度弯折导致的线芯损伤，长时间通电测试时也能避免线缆应力集中带来的接触不良问题。

　　实际使用场景中，这套测试支架不仅能用于单电机的驱动参数调试，也可以作为小型双轮差速机器人、桌面级云台、微型传送带等项目的前期动力验证平台，把电机和驱动板固定在支架上完成所有控制参数整定后，再整体迁移到最终的设备结构上，能大幅减少整机装配后的调试工作量，避免在狭小的设备舱内反复调整参数、排查接线问题。基座底部做了平整的接触面处理，放置在木质、金属桌面时都能保持稳定，电机高速运转时不会出现共振移位的情况，如果需要长期固定在测试工位上，也可以通过底部预留的安装孔用螺丝锁固在工作台面上，进一步提升高转速测试时的稳定性。

　　针对2212电机常见的应用场景，支架的电机安装位还预留了编码器、霍尔传感器的走线槽位，如果使用带位置反馈的2212电机，信号线可以顺着走线槽规整连接到驱动板，不会和动力线缠绕在一起，减少动力线对信号的干扰，提升低速控制时的信号稳定性。驱动板下方的承托结构做了均匀的受力分布，不会因为驱动板上的接插件插拔受力导致板件弯曲，保护板上的贴片元件不会因为长期受力出现虚焊问题。整个结构没有多余的装饰性设计，所有的结构特征都服务于调试测试的实际需求，不管是个人开发者做小型动力项目验证，还是高校实验室做无刷电机控制教学实验，都能快速部署使用，省去自行设计固定结构的建模时间，把更多精力放在控制算法调试和功能验证上。
