四轴竞速穿越机机架结构设计方案

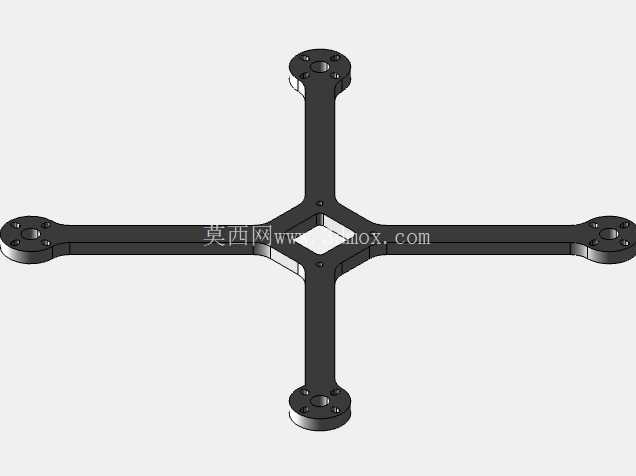

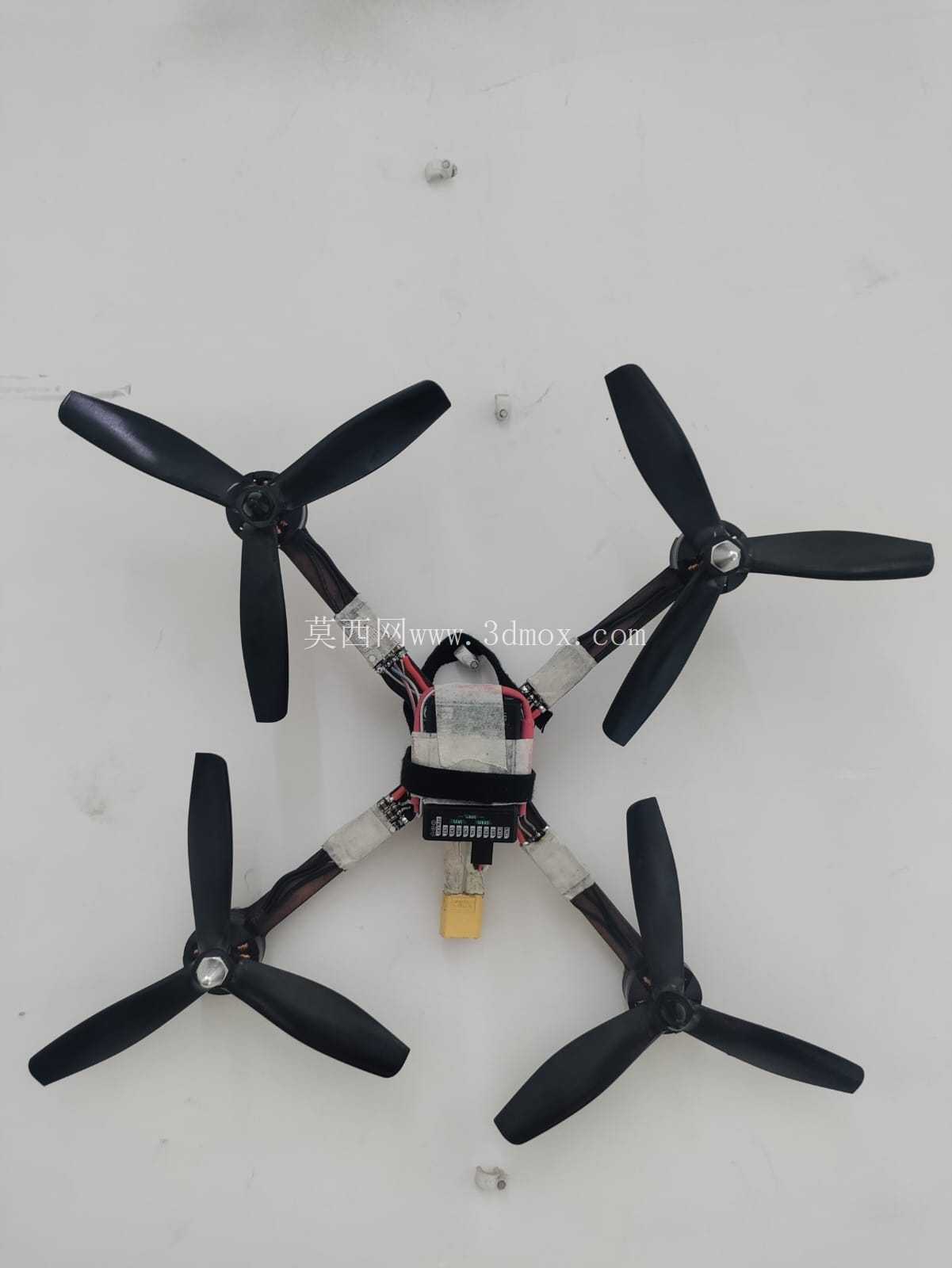

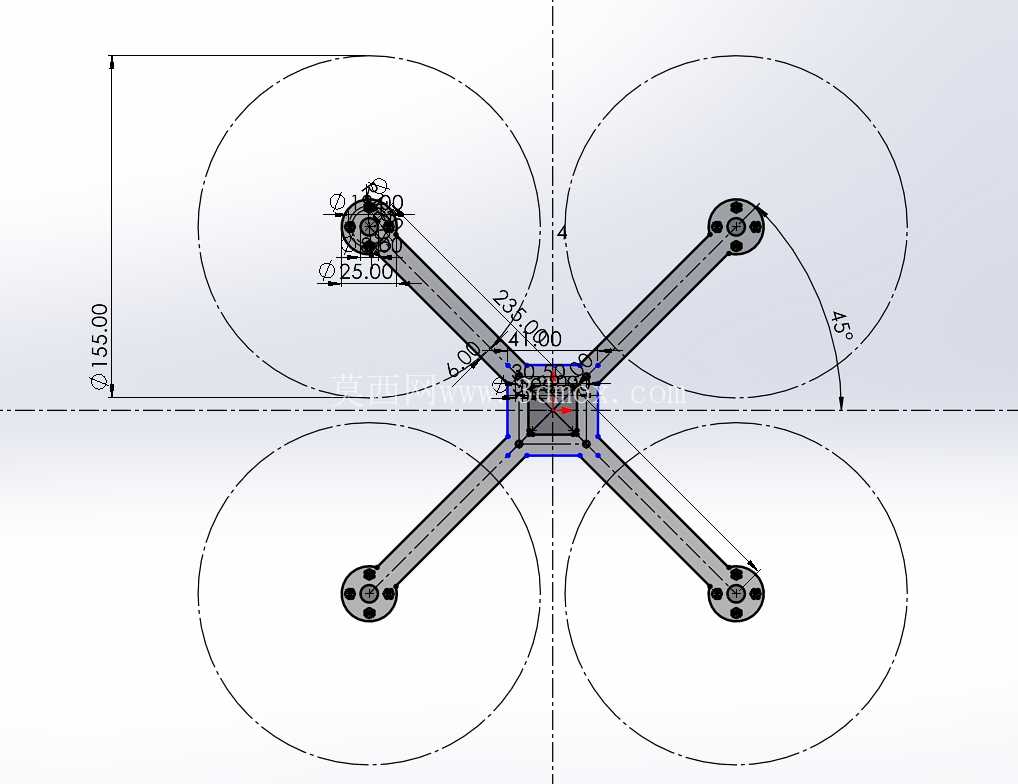

　　这款四轴机架的设计核心瞄准低空穿越竞速场景，这类场景对机架的刚性、重量控制、动力匹配精度要求远高于普通航拍无人机，日常应用中多服务于航模竞速赛事、低空复杂环境穿越训练、小范围快速巡检作业等场景，需要在高速机动、频繁变向、突发碰撞的工况下保持结构稳定，避免机架形变导致的动力输出偏移、飞控震动超标等问题。从结构布局来看，采用经典的X型四轴布局，机臂采用等长对称设计，四个电机安装座处于同一水平面，中心距经过精准核算，匹配155mm规格螺旋桨的转动半径，既避免相邻机臂的桨叶发生打桨干涉，也尽可能压缩机臂冗余长度，降低整机转动惯量，提升机动响应速度。

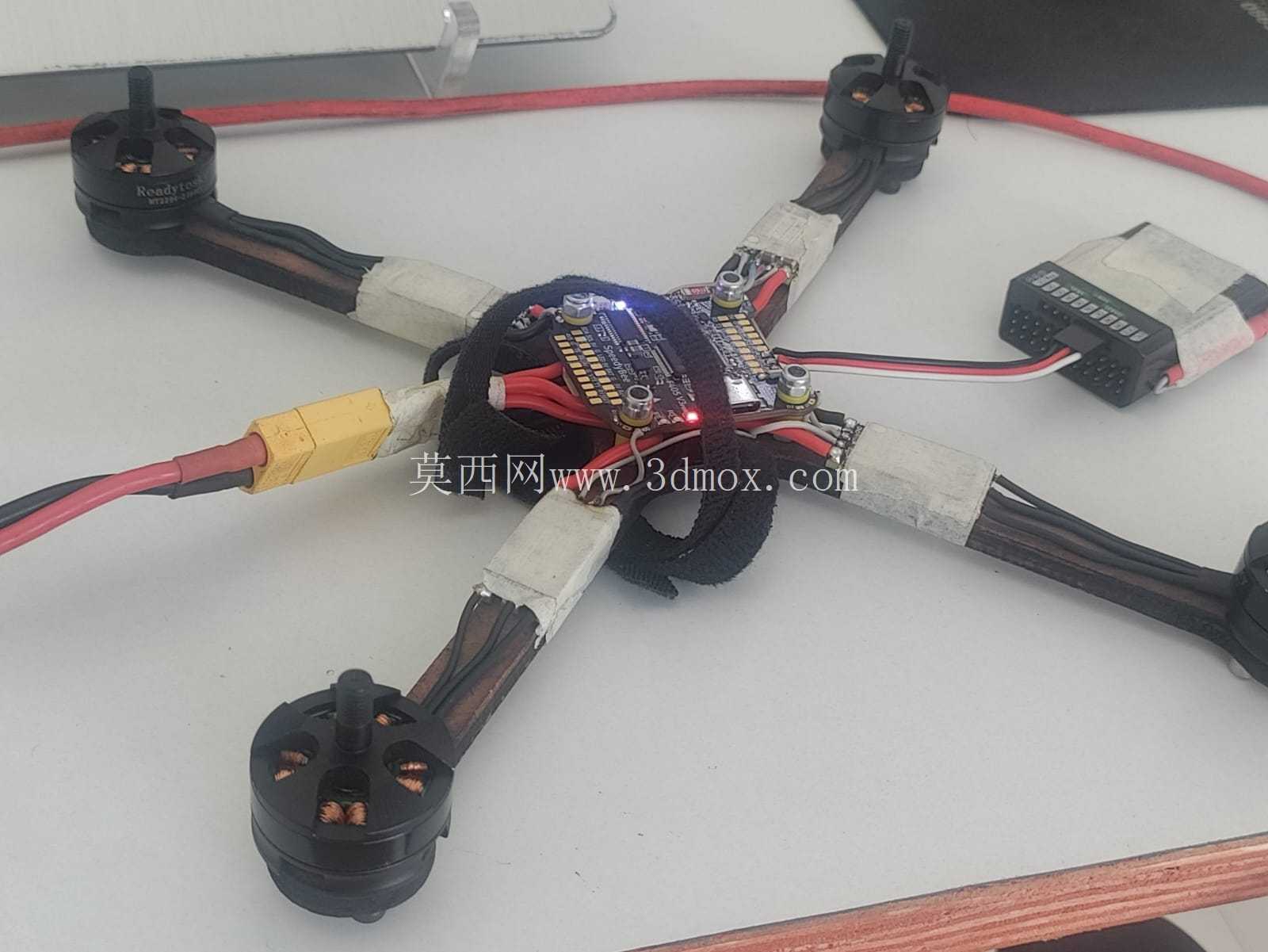

　　机臂与中心板的连接区域做了加厚过渡处理，日常炸机时这个位置是应力集中的高发区，加厚设计可以分散冲击载荷，减少机臂根部断裂的概率。中心区域采用堆叠式安装空间设计，预留了两层标准安装位，下层可直接适配30x30mm安装孔距的飞控与电调堆叠组件，上层可放置接收机、图传发射模块等电子部件，安装孔位兼容M3规格固定螺丝，层间预留足够的走线空间，避免电源线、信号线挤压弯折造成的接触不良。电机安装座的孔位匹配28mm直径电机的安装标准，适配19x16mm孔距的无刷电机安装需求，安装座平面做了沉孔设计，螺丝固定后不会突出安装平面，保证电机底部与安装面完全贴合，减少动力输出时的震动传递。

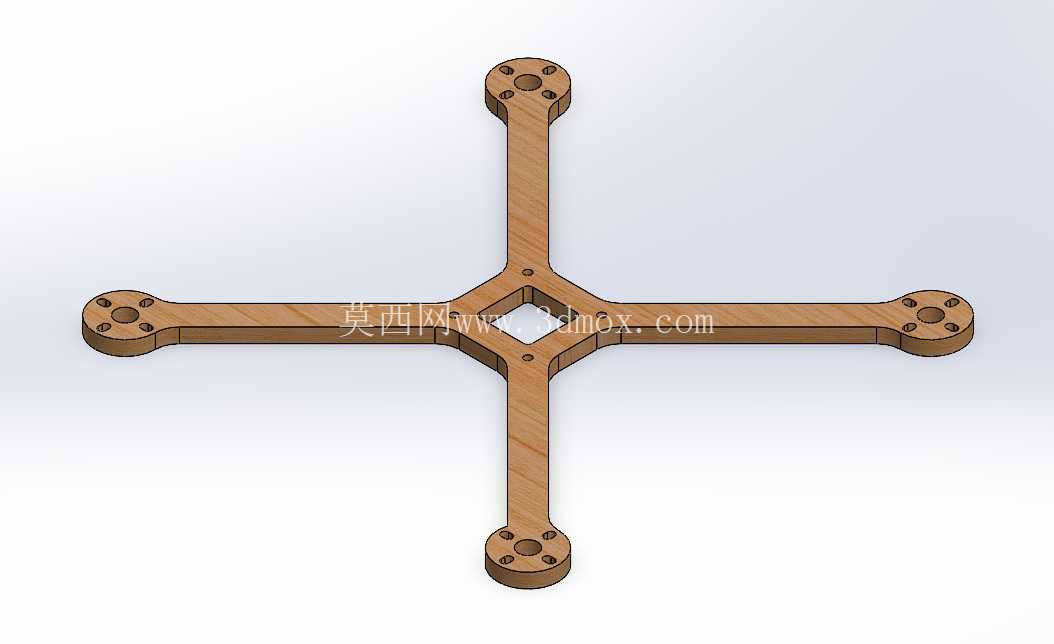

　　机架的板材选型兼顾两种加工路径，既可以采用亚克力板激光切割快速打样，也可以使用碳纤维板材通过3D打印或CNC加工制作更高强度的版本，若选用亚克力材质制作时可根据实际飞行工况适当增加板材厚度，弥补亚克力材料抗冲击韧性不足的缺陷，避免大机动动作或轻微碰撞时机架出现碎裂。机架预留了6mm宽度的设备安装槽位，可兼容激光切割的MDF材质放大器件安装位，满足图传信号增强的改装需求。从安装边界来看，整机机架展开后四个电机座的外接圆直径控制在合理范围，搭配45A规格的无刷电调、3S/4S规格的锂电池即可完成整机动力配置，电调信号走线可沿机臂内侧的预留线槽布置，避免走线外露被螺旋桨打到。

　　飞控安装位处于整机重心的几何中心位置，安装时可通过调整电池摆放位置微调整机重心，保证四个机臂的载荷分配均匀，减少飞控的姿态修正负担，提升飞行稳定性。机臂末端的电机座做了下沉式设计，电机安装后螺旋桨平面与机架中心板保持足够的高度差，避免大倾角机动时螺旋桨剐蹭中心板上的电子设备。整个机架的结构没有冗余的装饰性设计，所有的结构特征都服务于减重与刚性提升两个核心目标，机臂截面采用等强度设计，靠近中心板的区域截面更厚，靠近电机座的区域适当收窄，在保证结构强度的前提下尽可能降低整机重量，提升推重比。日常组装调试时，可先将电调预先固定在机臂内侧，完成电机与电调的焊接后再将机臂与中心板组装，减少组装过程中的走线难度，中心板的四个角做了圆角处理，避免尖锐边角在炸机时对电池、图传天线等部件造成割损。针对竞速飞行中常见的侧翻、撞击障碍物等工况，机臂的断裂阈值经过核算，轻微碰撞时机臂可通过微小形变吸收冲击能量，超过载荷阈值时会优先在机臂预设的应力释放槽位置断裂，避免冲击传递到中心板损坏飞控、图传等核心电子部件，降低炸机后的维修成本。
