曲柄齿轮组合式往复传动机构

　　这套传动结构的核心设计逻辑，是通过齿轮与多组连杆的配合，将输入端的连续圆周运动，转化为末端滑块的可控往复直线运动，整套机构没有冗余的传动环节，动力传递路径短，运动过程中没有死点卡滞的风险，哪怕在输入转速出现小幅波动的工况下，末端滑块的运动轨迹依然能保持稳定。从实际应用场景来看，这类结构常被集成在小型冲压工位的送料单元、轻载往复喷涂设备的横移模组、以及教学演示用的运动原理实验台当中，相比传统的曲柄滑块单级传动，这套组合结构可以通过调整不同连杆的铰接点位，灵活改变末端滑块的行程范围与运动速度曲线，不需要更换核心传动零件就能适配不同的工位需求。

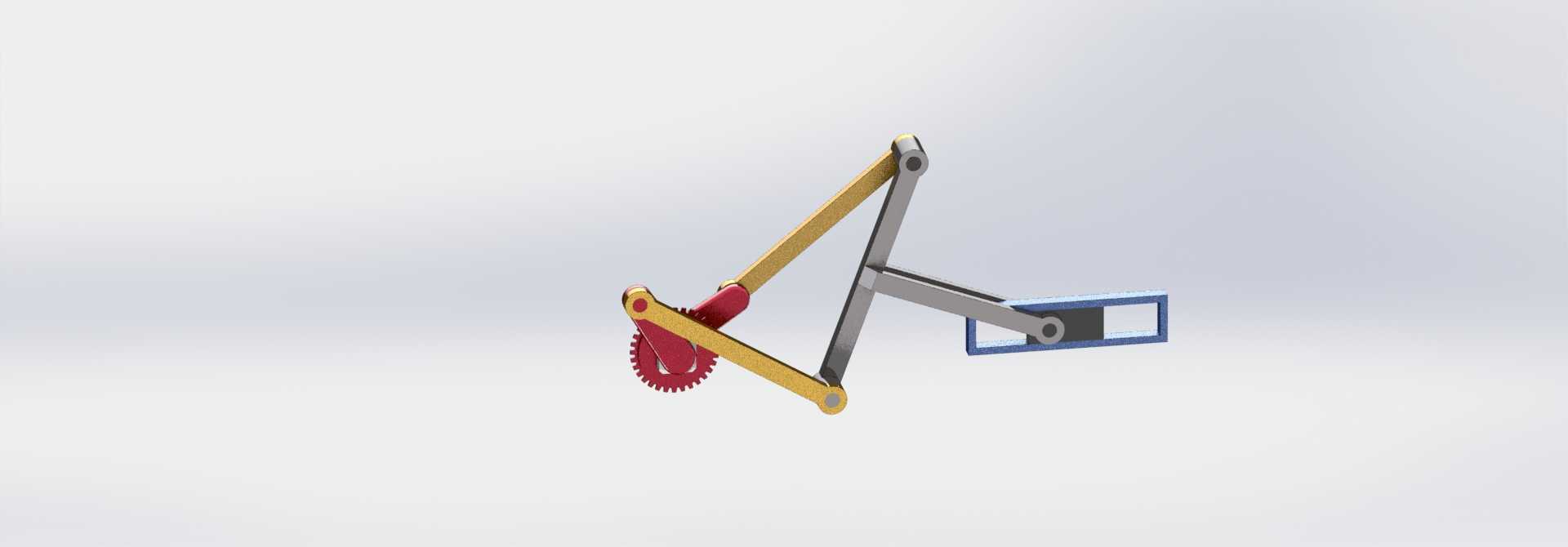

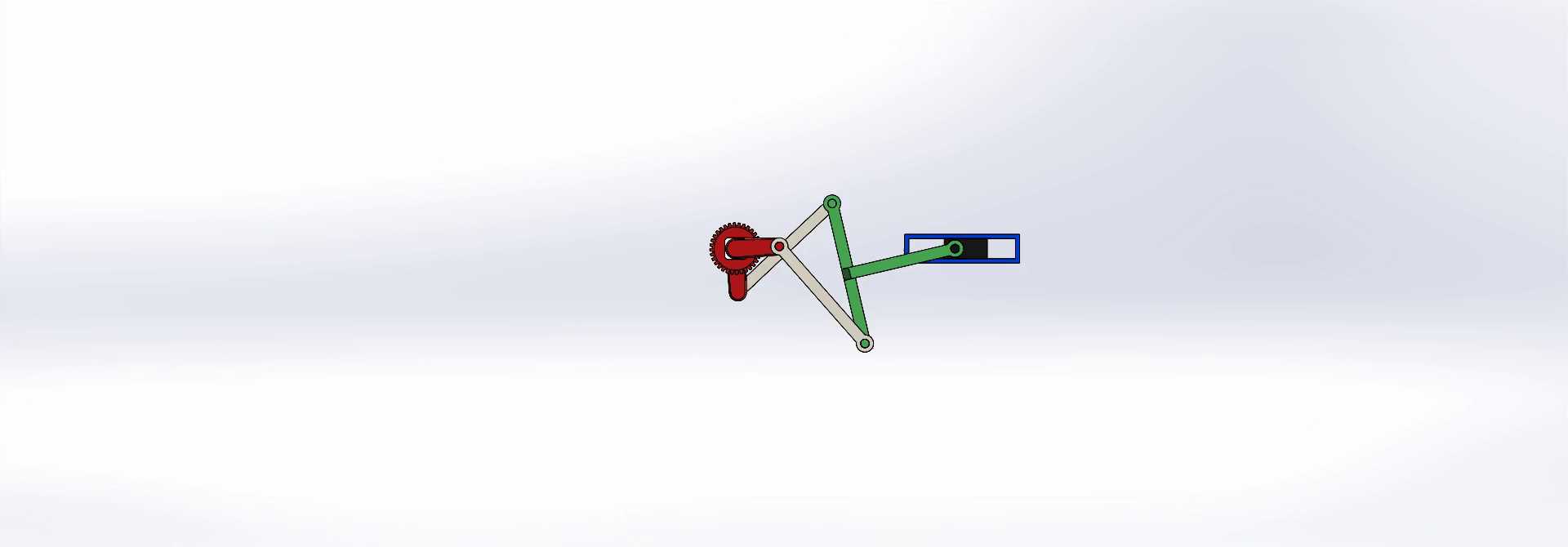

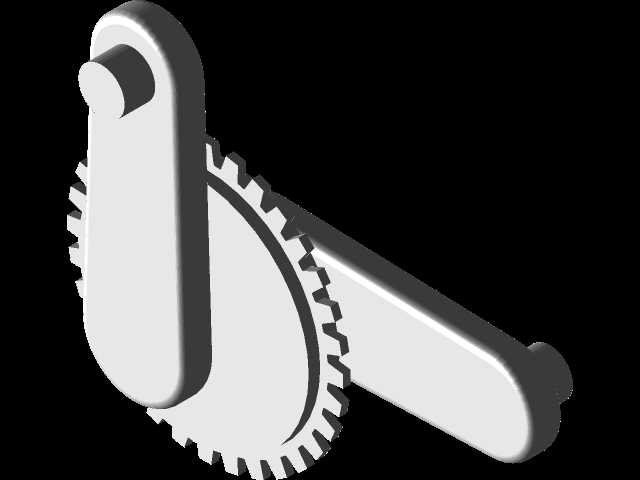

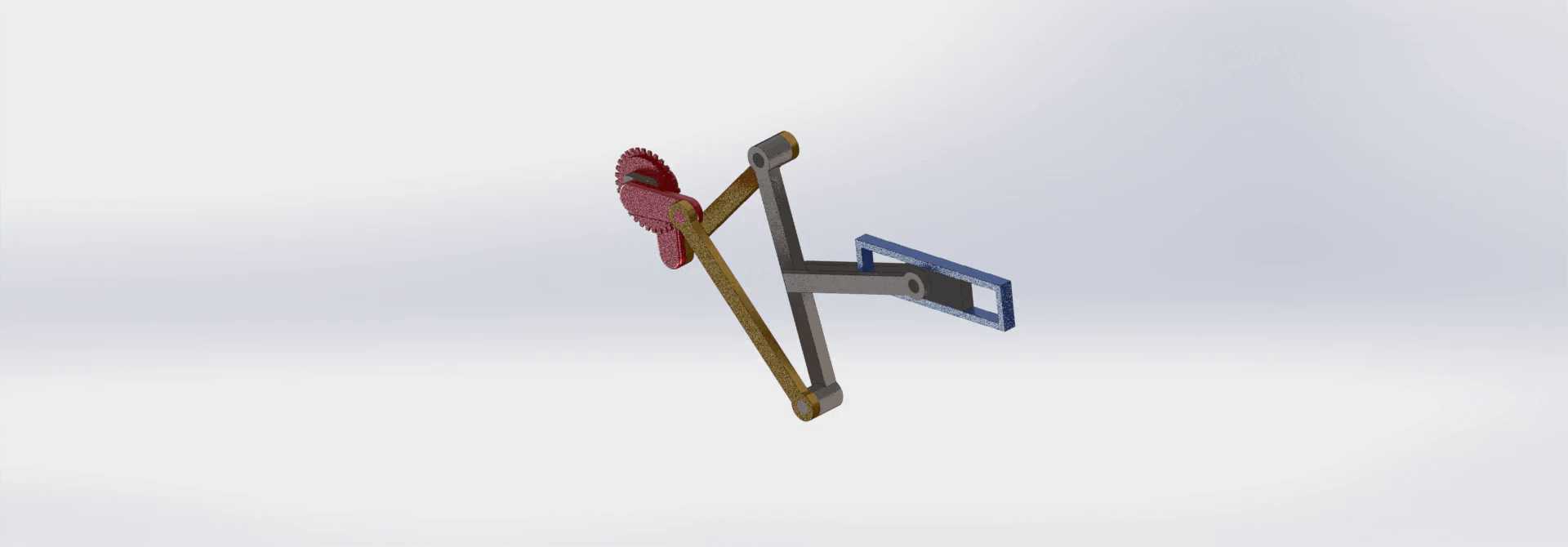

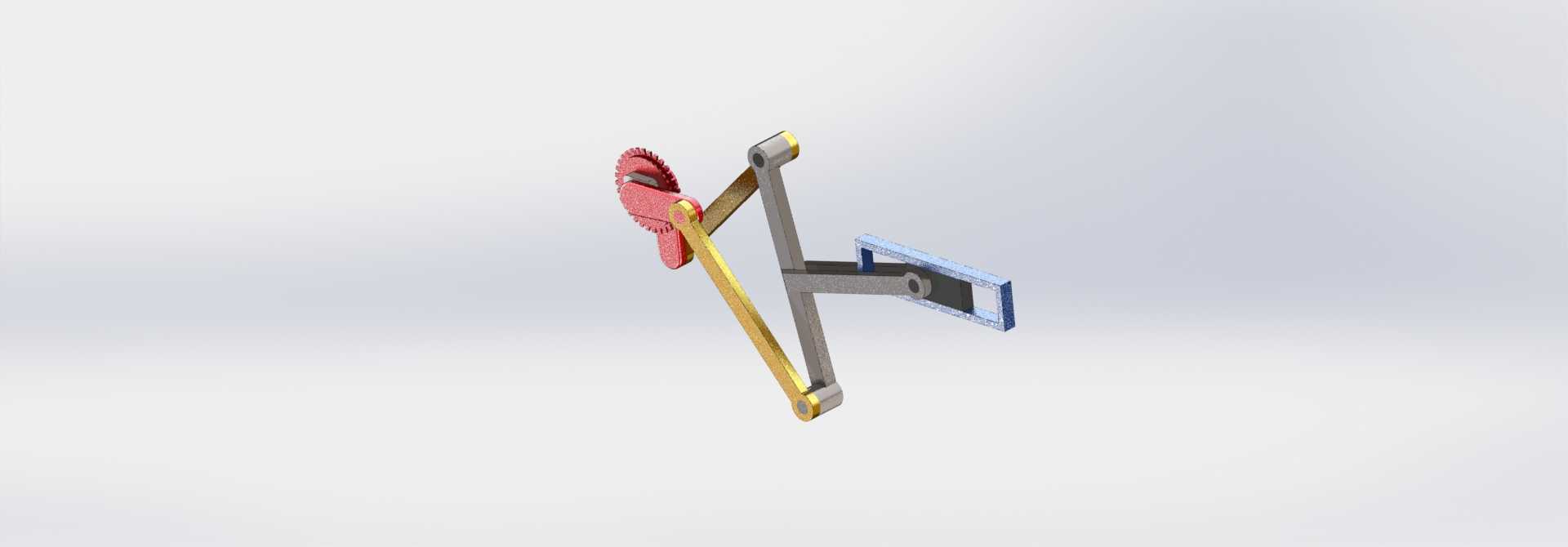

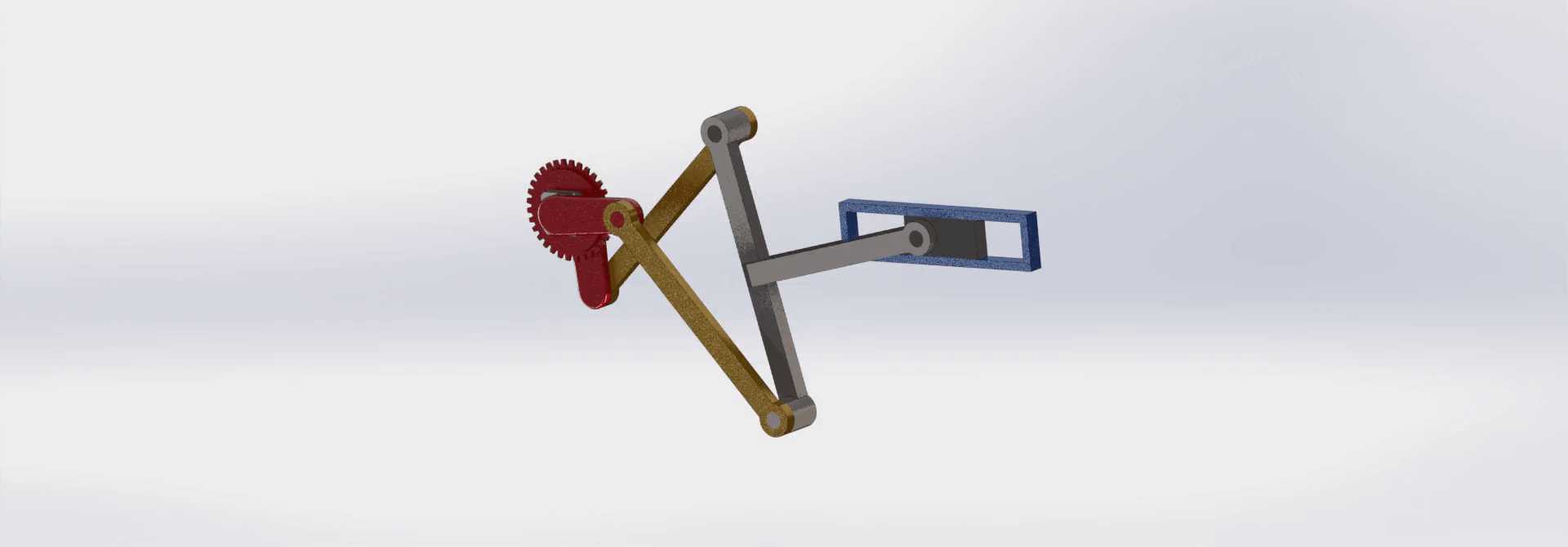

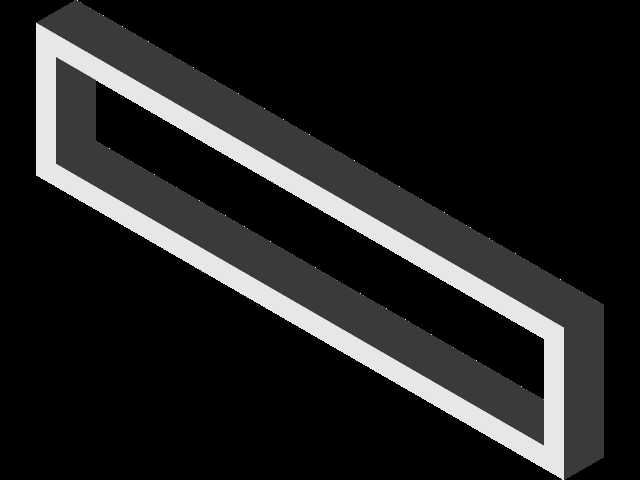

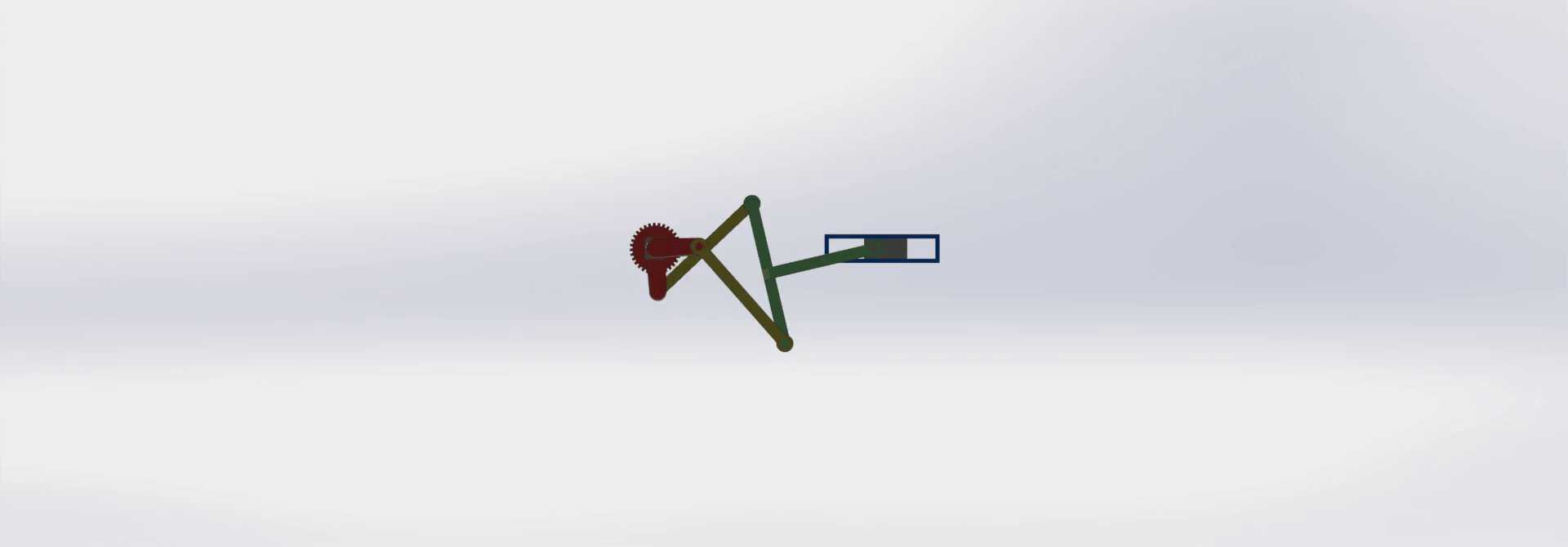

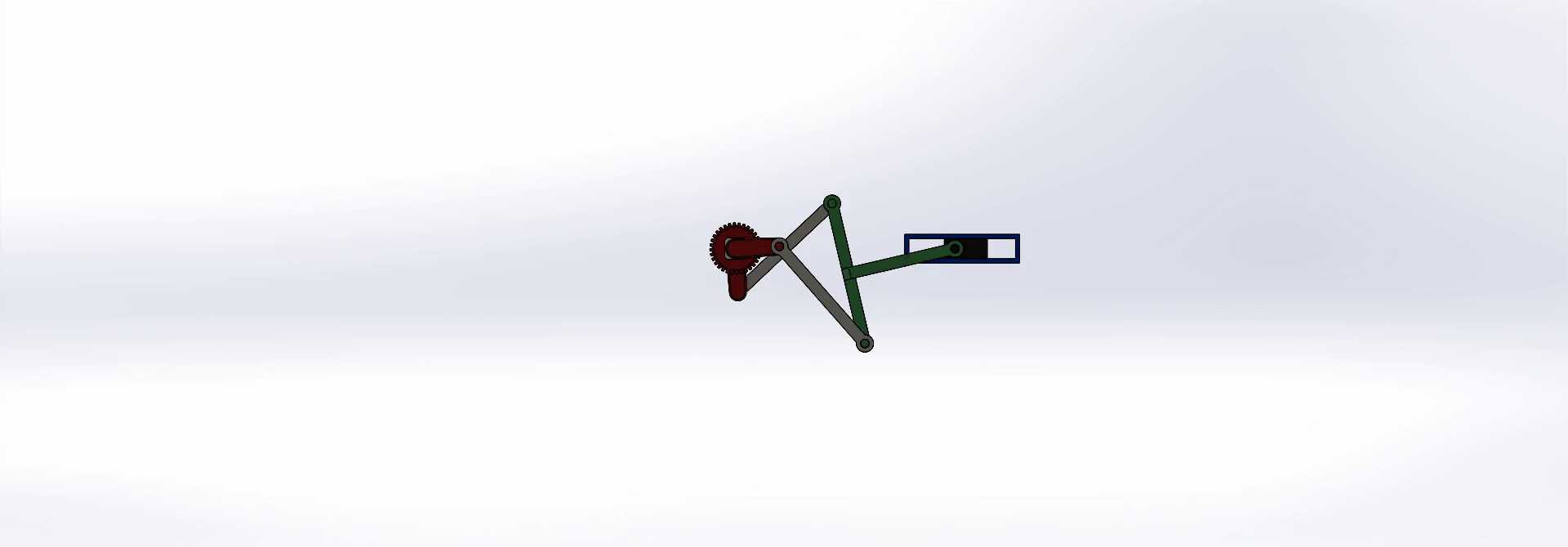

　　在结构设计层面，输入端的齿轮采用标准渐开线齿形，与驱动端的小齿轮啮合时重合度大于1.2，传动过程中齿面受力均匀，不会出现偏载磨损的问题；与齿轮同轴固定的第一根曲柄长度经过运动学仿真校核，当齿轮整周转动时，曲柄带动第一组长连杆做平面复合运动，长连杆另一端铰接的短摇臂以中部固定铰点为圆心做定轴摆动，短摇臂的另一端再通过第二根连杆与末端的滑动块连接，滑动块被限制在矩形导轨槽内，只能沿单一方向做直线往复运动，整套铰接点的位置公差控制在0.02mm以内，避免运动过程中出现卡滞或者间隙过大导致的回程误差。

　　从安装边界来看，整套机构的安装基面为平面结构，齿轮的中心轴、短摇臂的固定铰点、末端导轨槽三者的安装位置都设计有统一的定位基准边，安装时只需要将基准边与设备安装板的定位边对齐，就能保证所有运动副的同轴度与平行度要求，不需要反复调整点位。机构整体的外轮廓在运动过程中不会超出安装板的边界，所有运动部件的外围都预留了不小于10mm的安全间隙，避免运动过程中与设备上的其他零部件发生干涉。末端滑块的安装面设计有标准的螺纹孔位，可以直接固定工装夹具、吸盘或者推料板等执行元件，不需要额外加工转接板，能大幅缩短设备组装时的调试周期。

　　在实际运行特性上，这套机构的末端滑块在行程两端的加减速曲线更为平缓，相比单级曲柄滑块机构，滑块在行程终点的冲击载荷降低了40%左右，非常适合用于需要轻载、低冲击往复动作的工位，比如小型零件的排序送料、标签的定点粘贴、或者小型工件表面的均匀涂覆作业。整套结构的所有铰接点都采用自润滑衬套配合，日常维护时不需要频繁加注润滑脂，长时间连续运行也不会出现铰接点磨损松旷的问题。设计过程中特意将齿轮的布置位置与连杆的运动平面错开，避免齿轮啮合时的润滑油飞溅到连杆或者末端滑块上，适配对清洁度有一定要求的作业场景，比如电子小零件的装配工位，不会因为油污污染影响工件品质。

　　另外，这套机构的动力输入端可以直接连接低速伺服电机或者减速电机，不需要额外加装换向结构，电机只需要保持单方向连续转动，就能实现末端的往复动作，相比电机正反转实现往复运动的方案，能大幅降低电机的控制难度，也能减少电机频繁换向带来的电流冲击与寿命损耗。在选型适配时，只需要根据实际需要的滑块行程、往复频率以及负载大小，对应调整连杆的截面尺寸与齿轮的模数即可，基础结构不需要做大幅改动，具备很强的衍生适配能力，可以覆盖从轻载教学演示到中等负载工业工位的多种使用需求。
