球面滑槽间歇传动机构结构设计

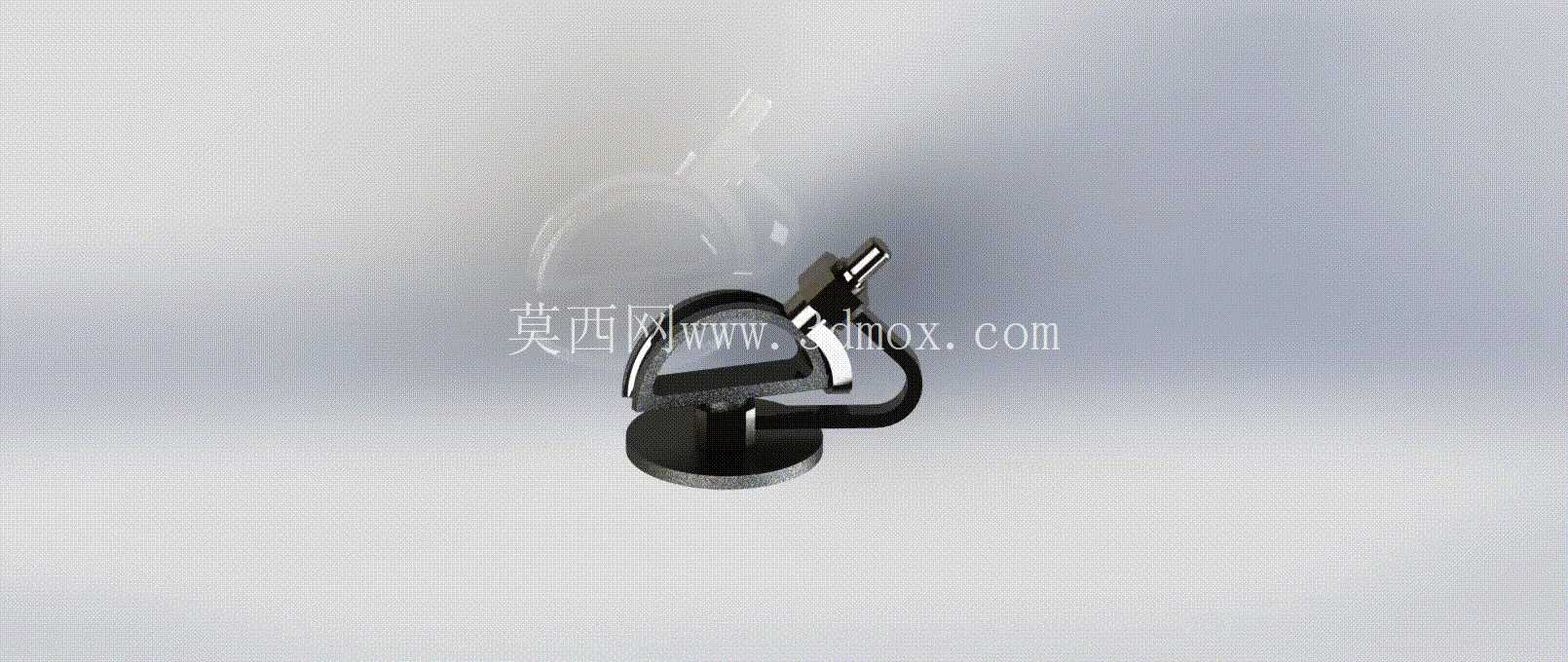

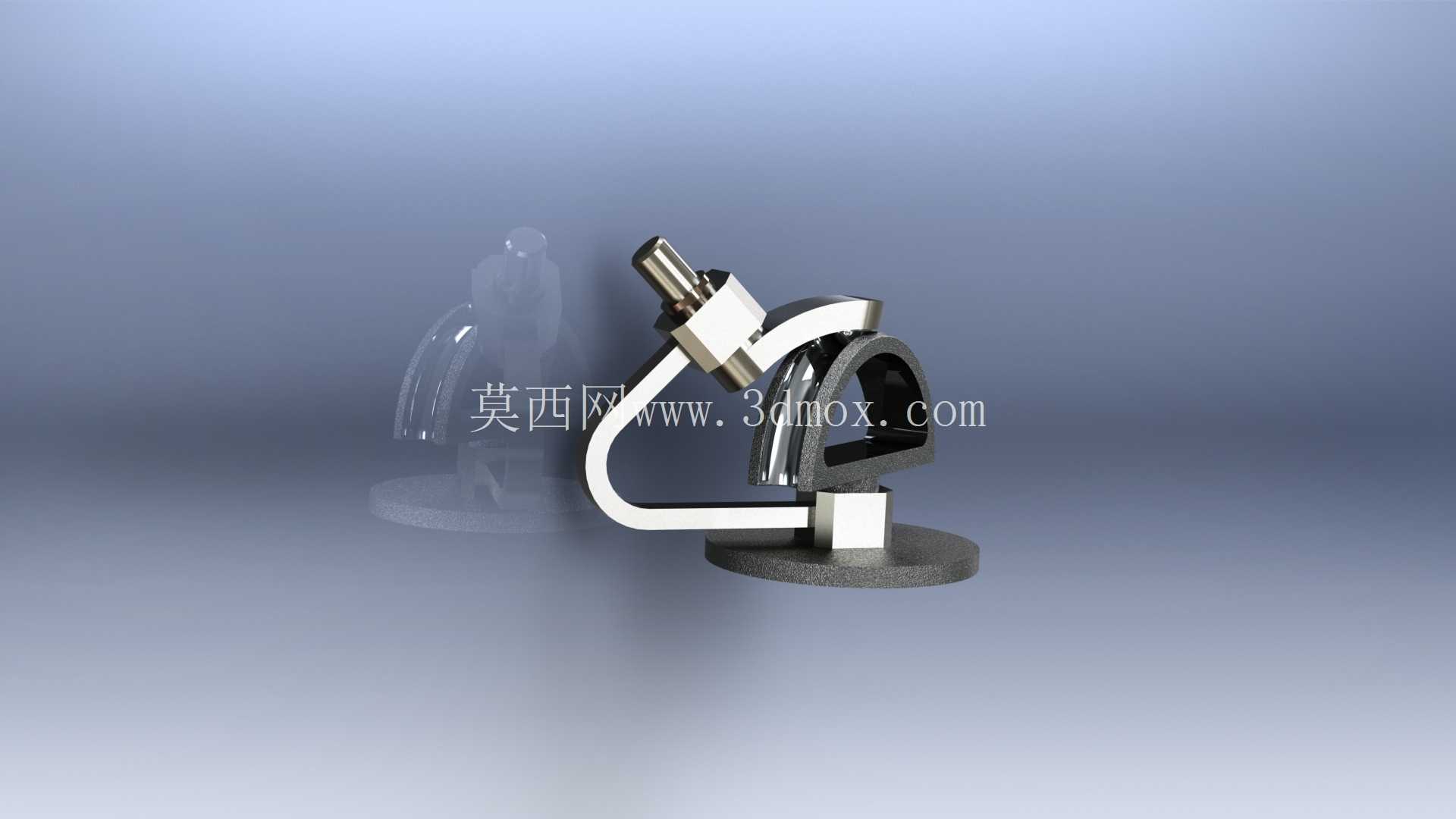

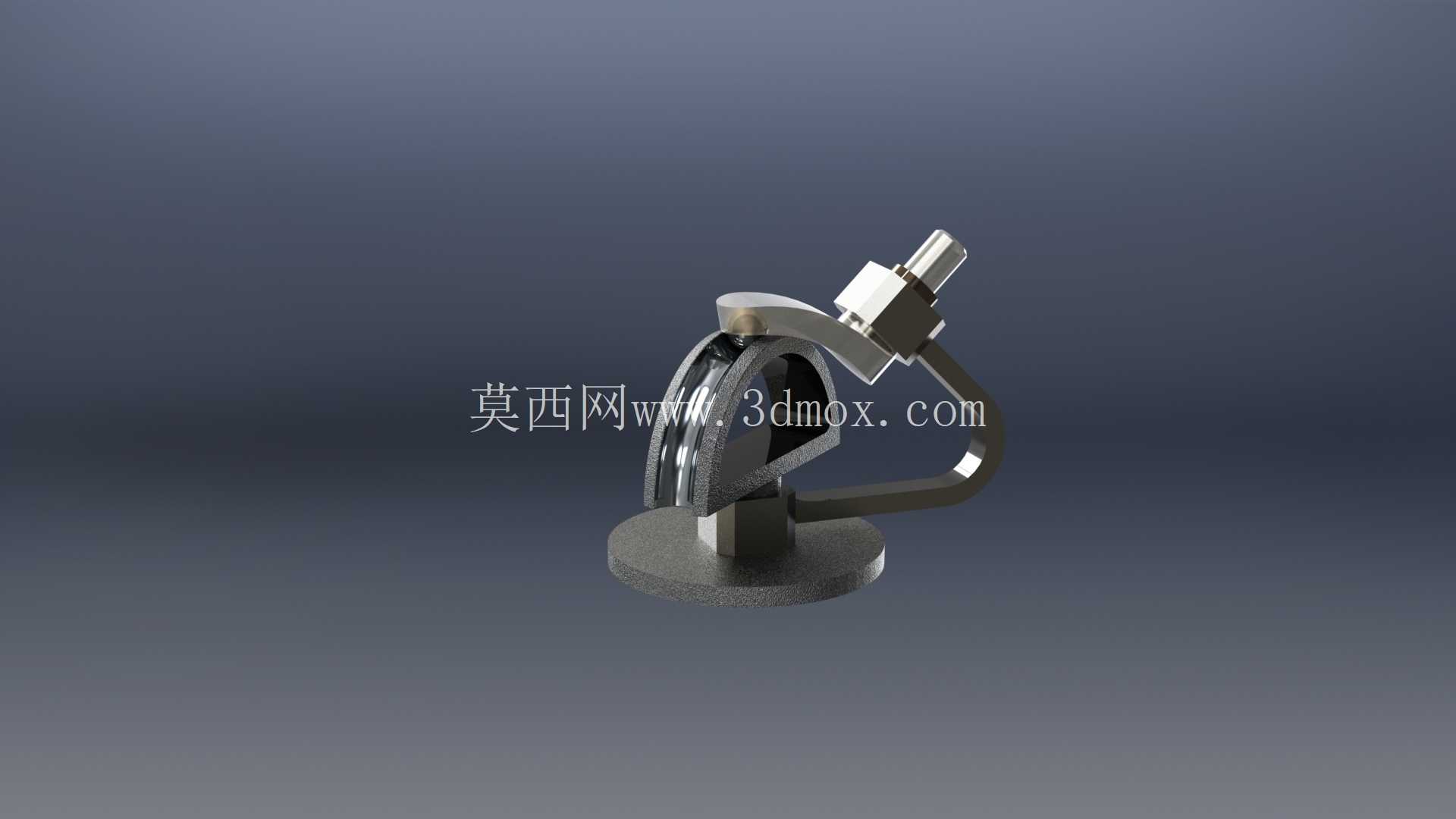

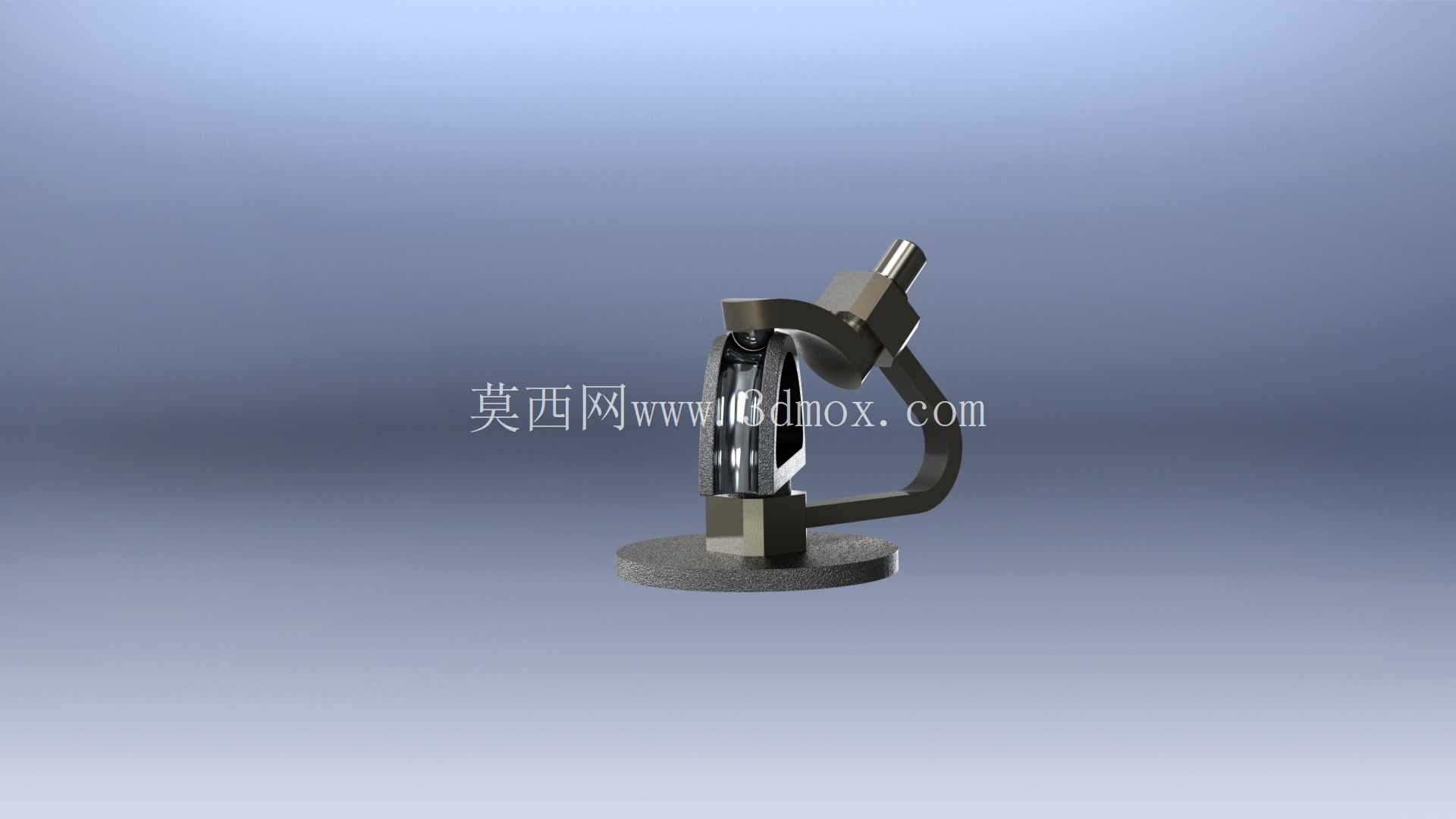

该球面滑槽传动机构属于典型的空间运动转换构件，核心功能是将连续旋转输入转化为定角度的往复摆动输出，在轻工自动化送料、小型工位转位、实验教学演示台架等场景中有着广泛的适配性。不同于平面滑槽机构仅能在二维平面内完成运动传递，该结构依托球面副的运动特性，可在紧凑的安装空间内实现跨平面的动力传输，尤其适合设备内部安装空间局促、无法布置平面连杆或槽轮机构的工位。

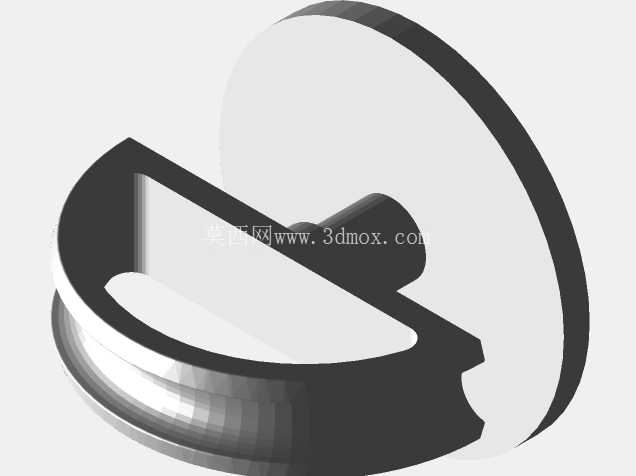

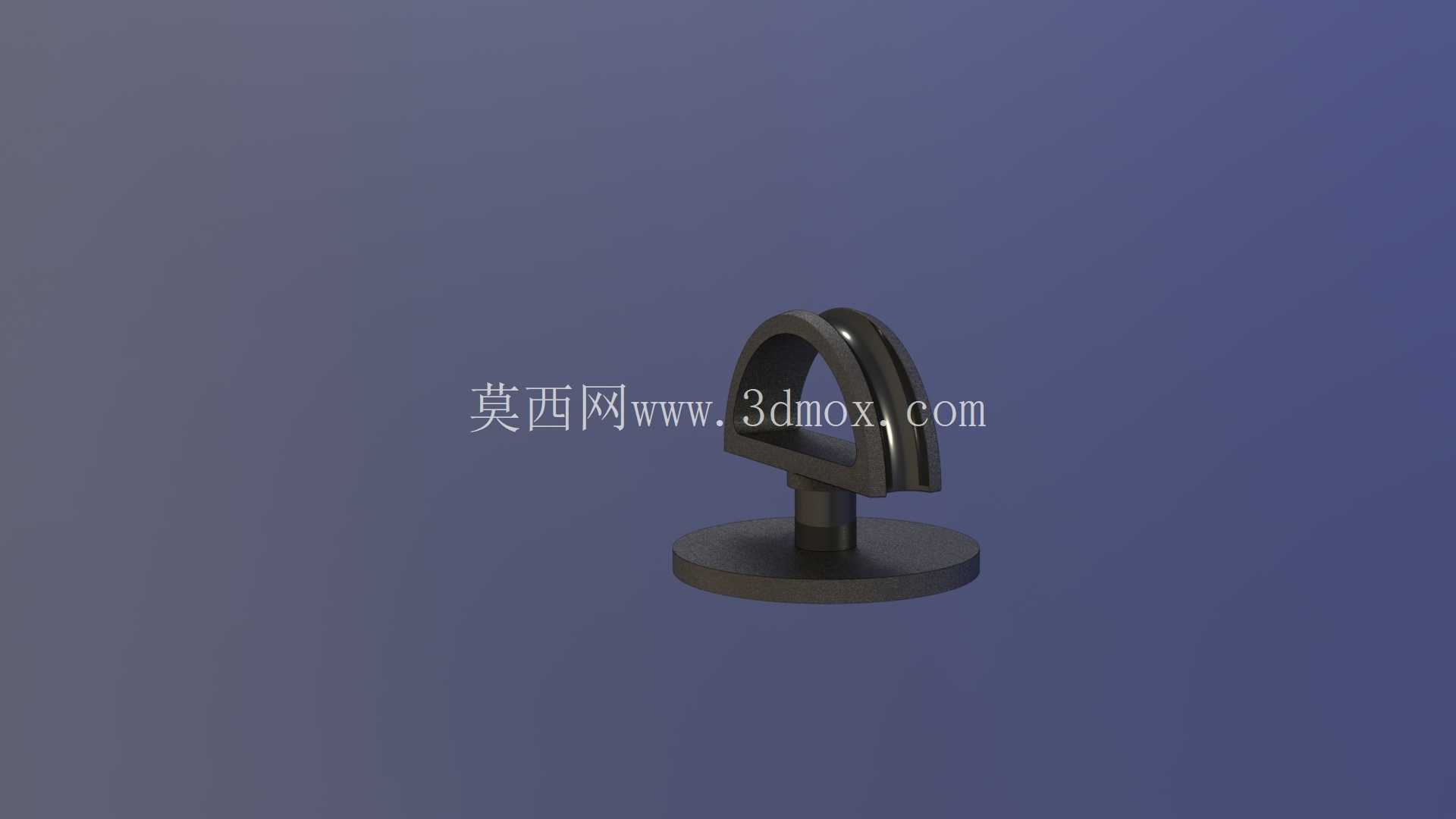

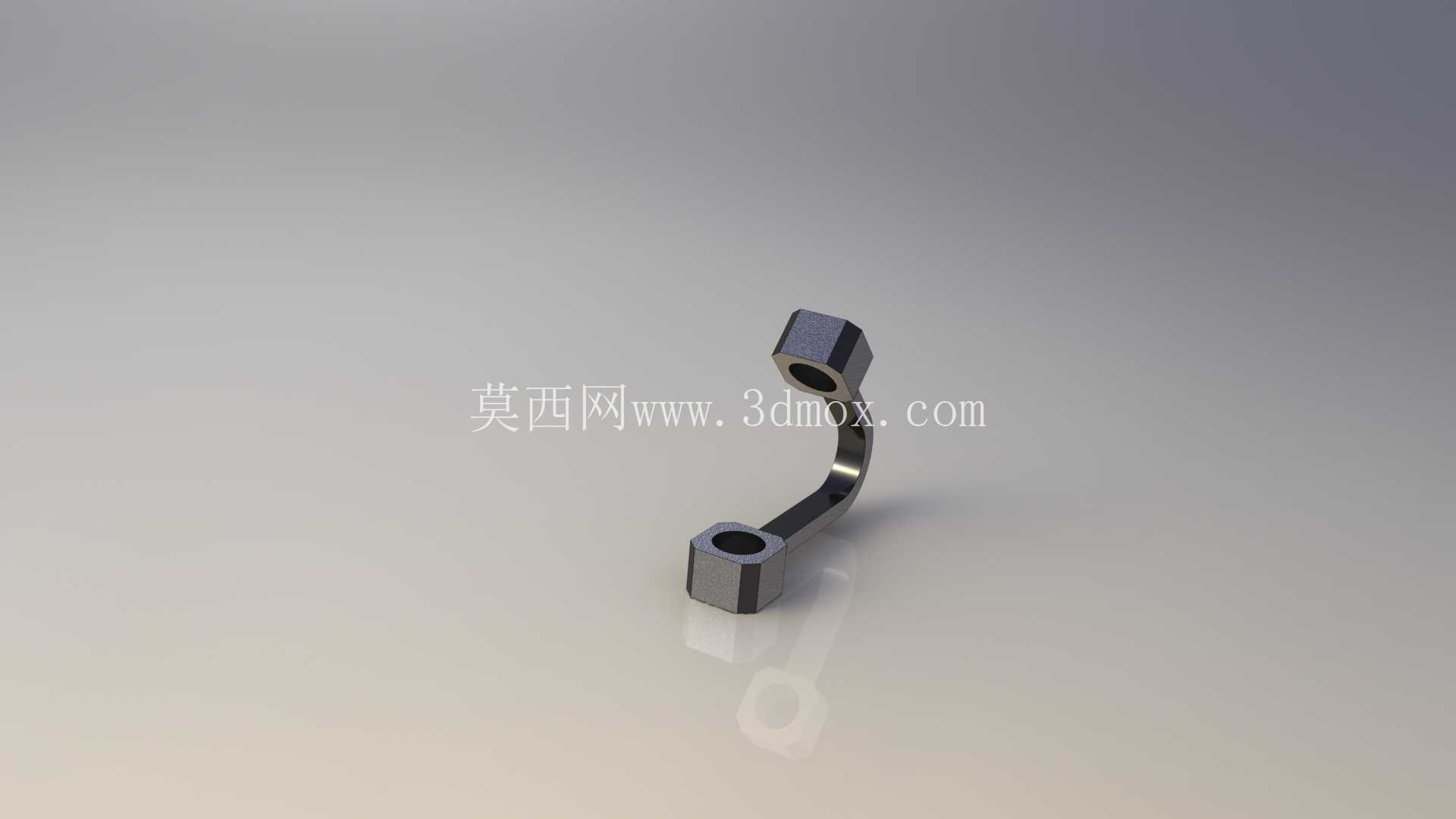

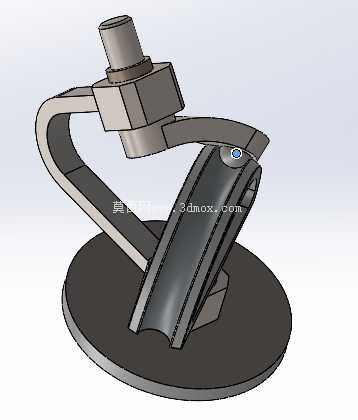

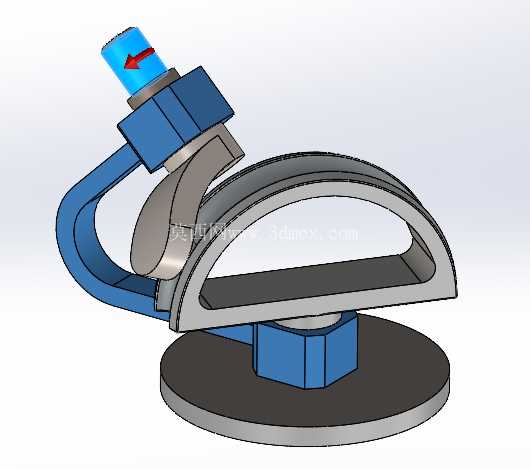

从结构设计逻辑来看，整个机构以底部圆形安装座为承载基准，安装座端面预留有标准的沉头固定孔位，可直接通过螺栓固定在设备基板或型材安装面上，安装座的中心高度经过反复校核，确保摆动输出端的运动轨迹不会与周边安装构件产生运动干涉。核心的弧形滑槽构件采用球面曲率匹配设计，滑槽的内壁粗糙度控制在Ra1.6以内，减少滑动销在槽内运动时的摩擦阻力，同时滑槽的两端设置有圆滑过渡的缓冲段，避免滑动销运动到行程端点时产生刚性冲击，降低机构运行时的振动与噪音。

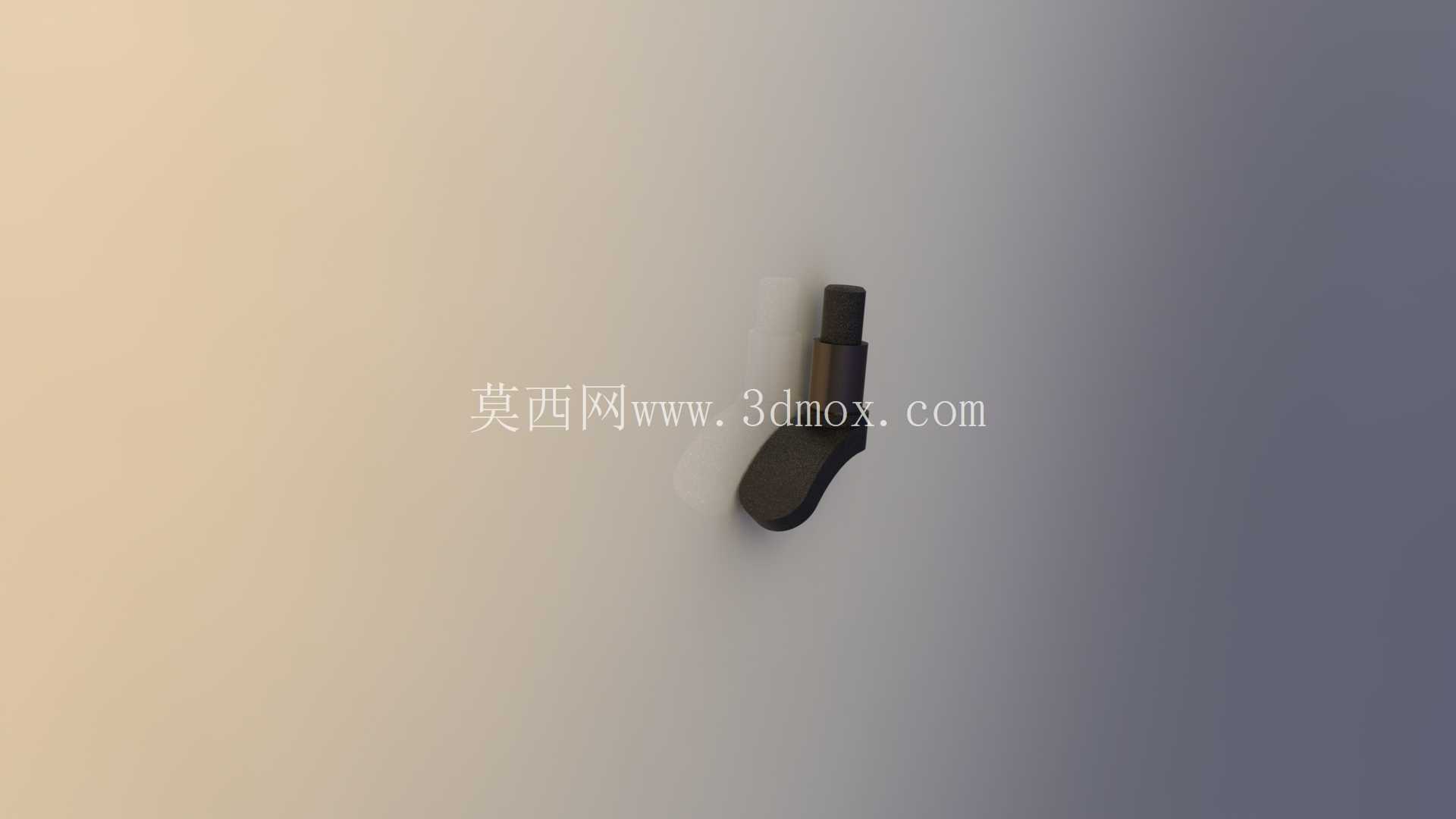

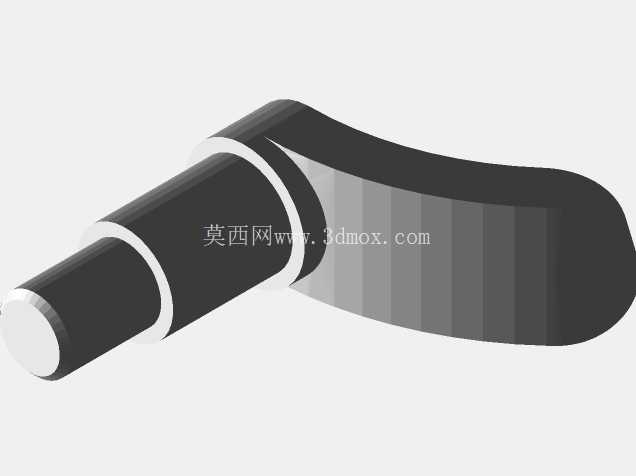

驱动端的输入轴与滑动销采用过盈配合加顶丝固定的连接方式，滑动销的端部镶嵌有自润滑耐磨衬套，无需额外添加润滑脂即可长时间维持稳定的滑动状态，减少日常维护的工作量。与滑槽构件固连的摆动输出端设计有标准的轴连接接口，可直接对接摆杆、拨叉等执行末端构件，输出端的摆动角度可通过调整滑槽的曲率半径与行程长度进行适配，常规配置下的摆动角度范围为0到45度，可覆盖绝大多数小型间歇摆动工位的动作需求。

在安装边界方面，整个机构的最大外轮廓直径不超过120mm，整体高度控制在80mm以内，安装座的固定孔位中心距为60mm，适配市面上绝大多数小型自动化设备的安装基板孔位标准，无需额外加工转接板即可完成快速装配。机构的所有运动构件均做了倒角去毛刺处理，外露的运动间隙控制在1mm以内，避免运行过程中卷入杂物或造成安全隐患。

从实际应用的角度出发，该机构可直接替代传统的槽轮机构、曲柄摆杆机构完成小角度间歇摆动动作，相比传统平面机构，其空间占用体积可缩小40%左右，传动过程中的冲击载荷降低30%，适合在高速轻载的自动化工位上长期运行。设计过程中对所有运动构件的受力点做了有限元校核，滑动销与滑槽接触位置的最大接触应力远小于材料的许用应力，确保在额定负载下不会出现构件变形或磨损过快的问题。机构的各零部件均采用模块化设计，易损件如耐磨衬套、滑动销均可快速拆卸更换，降低设备运维的成本与停机时间。在教学演示场景中，该机构可直观展示空间球面副的运动原理，帮助学习者理解空间机构与平面机构的运动特性差异，也可作为机械原理课程的配套演示教具使用。
