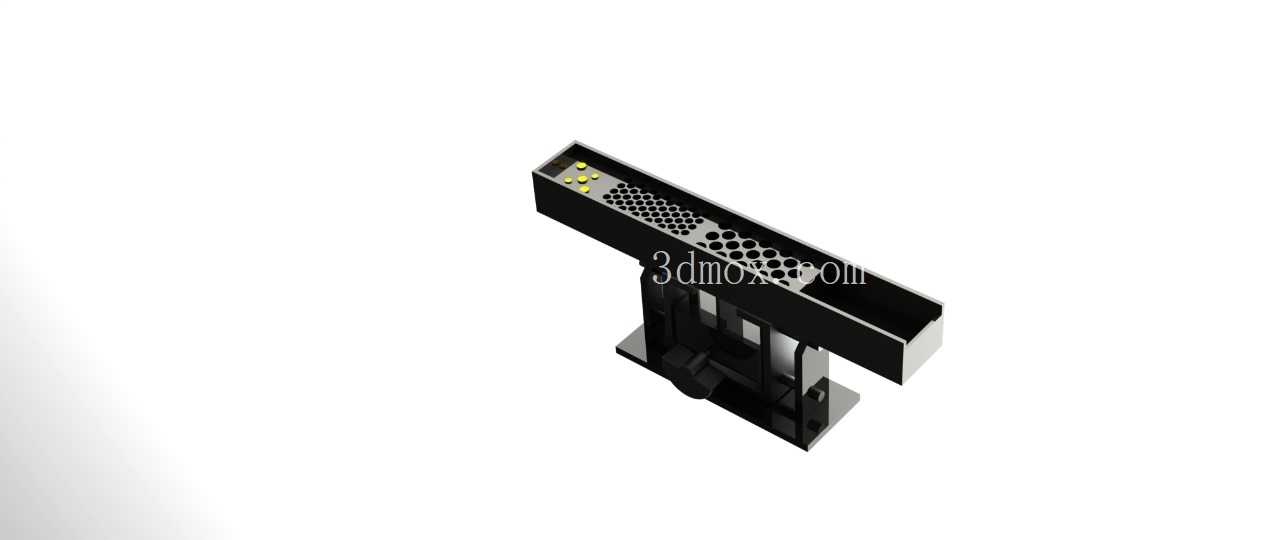

偏心振动输送机构三维结构设计

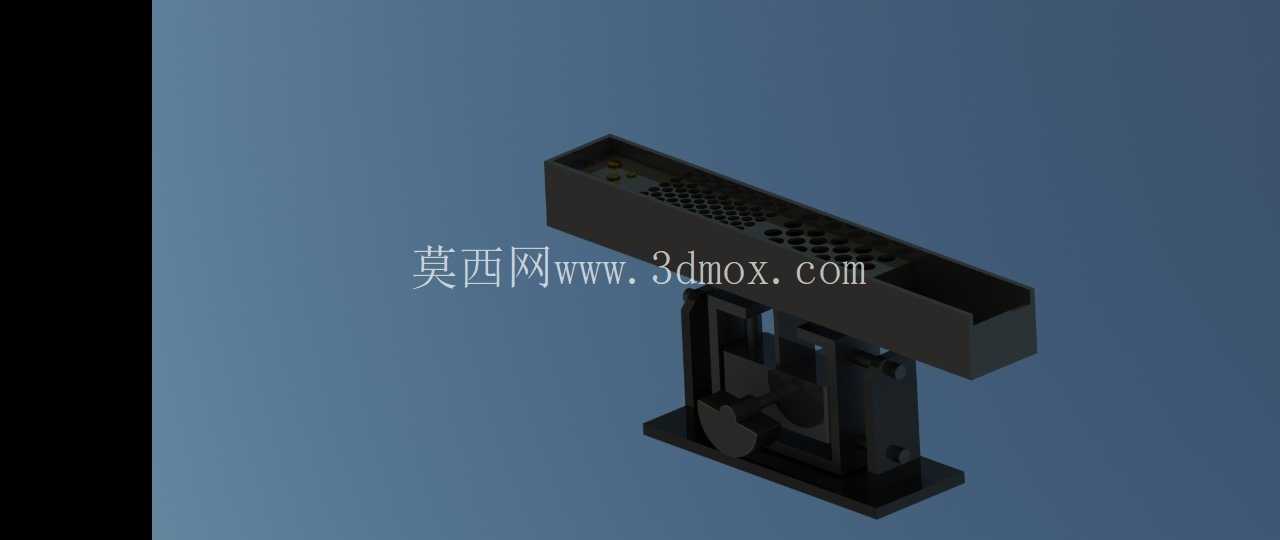

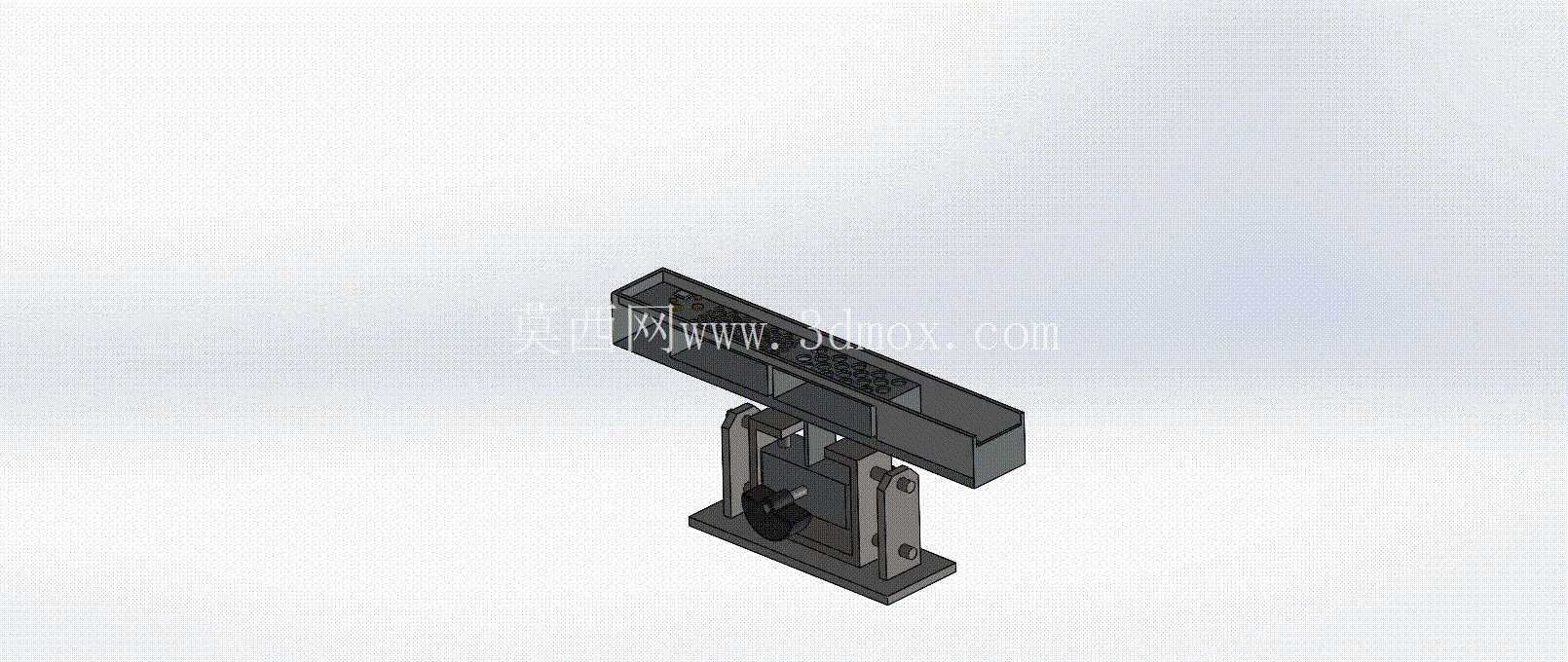

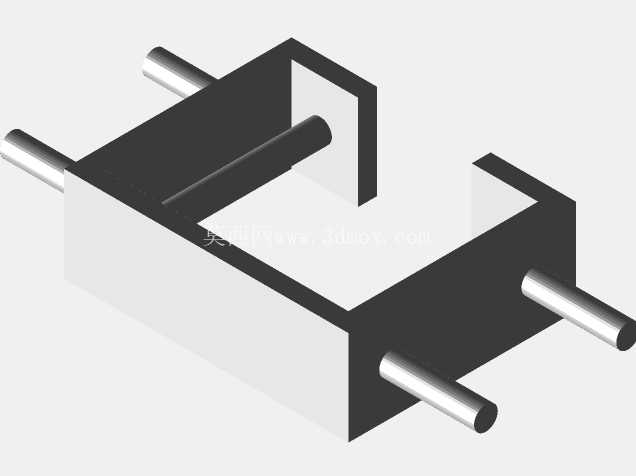

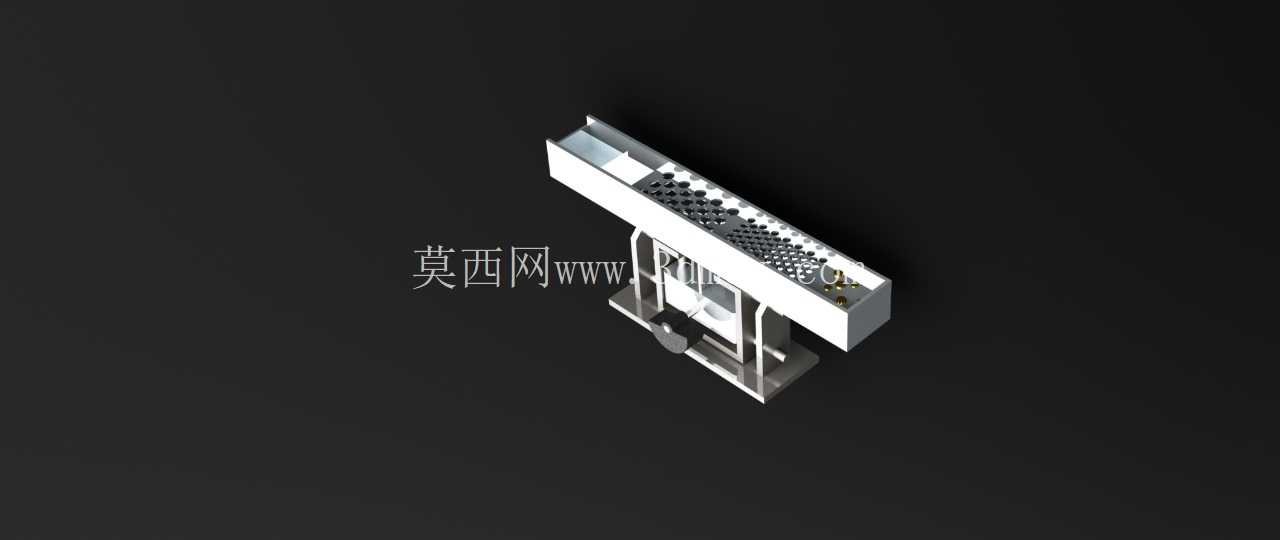

　　从结构设计逻辑来看，整套机构采用立式支撑布局，下部为安装底座，通过螺栓可直接固定在设备机架或者混凝土地基上，底座上方设置两组对称的支撑摆臂，摆臂两端通过铰接副分别连接底座与上部输送槽体，铰接位置采用耐磨衬套降低长期振动带来的磨损，保证摆动轨迹的一致性；偏心驱动组件布置在两组支撑摆臂中间位置，偏心轮通过传动轴连接动力输入轴，动力输入可适配减速电机直连，也可通过皮带轮对接现有动力源，偏心轮与槽体底部通过传动摆杆铰接，当偏心轮做圆周旋转时，会带动传动摆杆产生规律性的推拉动作，配合两侧支撑摆臂的约束，让上部槽体沿着固定的倾斜角度做往复振动，槽体的振动方向与槽底平面呈小角度夹角，既可以让物料在振动过程中保持向前的抛送动作，又不会让物料出现反向滑移或者跳离槽体的情况。该偏心振动机构核心依靠偏心轮旋转产生的规律性激振力，驱动上部槽体做定向往复振动，实现槽内物料的匀速前移输送，在轻工、食品、化工、小型零件加工的短距离物料输送场景中应用广泛，尤其适配小颗粒、小块状物料的均匀给料工序，可搭配料仓实现定量出料，也可嵌入自动化生产线作为工序间物料传递单元，相比皮带输送具备结构简单、无易损输送带、可适应一定温度物料的优势，相比螺旋输送则不存在物料卡滞、残留的问题，针对小批量、多品种的零散物料输送适配性更强。

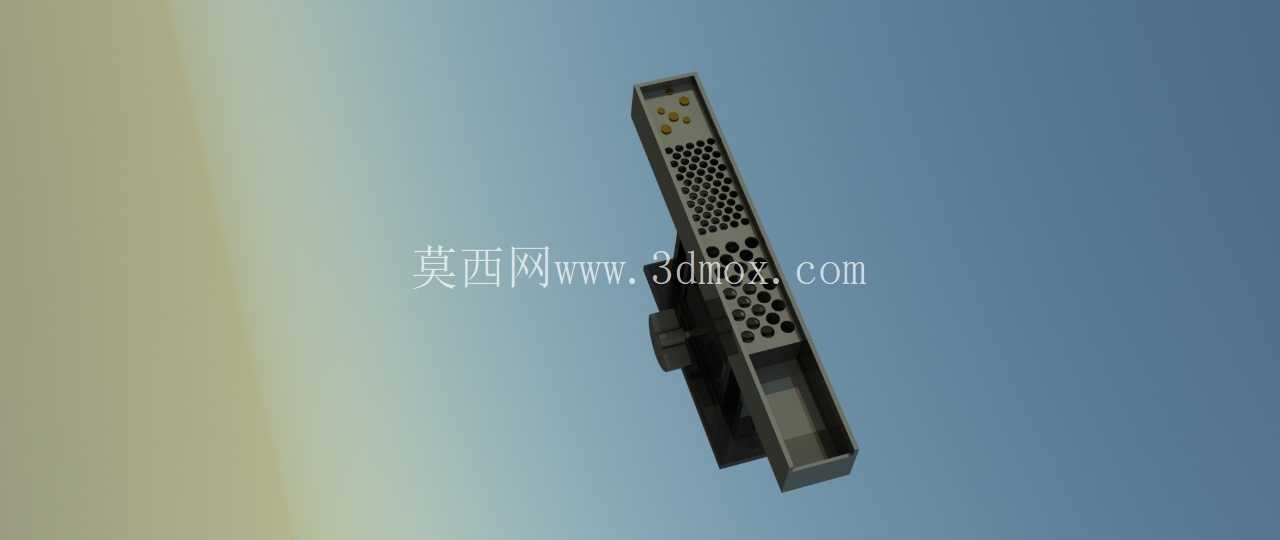

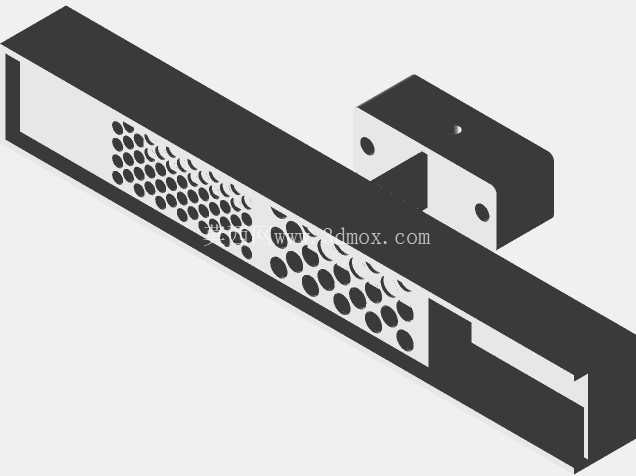

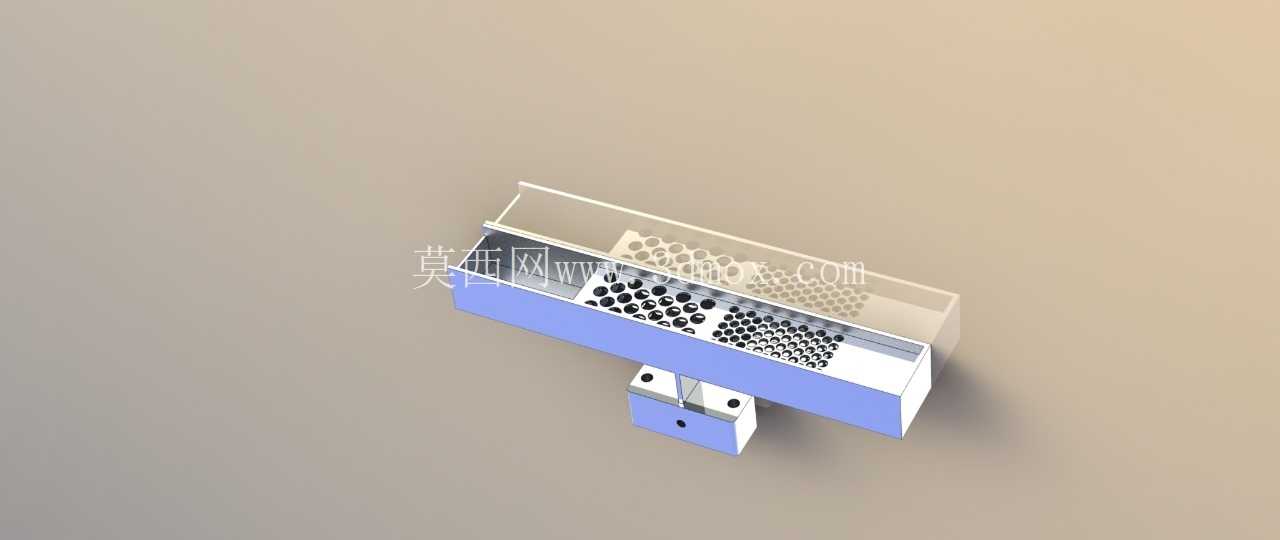

　　在安装边界的设计上，整套机构的重心完全落在下部底座的安装孔范围内，底座预留的四个安装孔采用长圆孔设计，允许安装时根据现场对接位置做±5mm的位置微调，降低现场安装的对位难度；上部输送槽体采用敞口矩形截面设计，槽体侧壁高度根据常规小物料输送的堆积角度设置，避免振动过程中物料从侧边洒落，槽体进料端可根据对接需求扩展法兰边，方便与上游料仓的出料口做软连接，避免振动传递到上游料仓结构，出料端则做收窄斜口设计，方便物料精准落入下游接料工位。

　　设计过程中对支撑摆臂的长度、偏心轮的偏心距做了匹配计算，偏心距直接决定槽体的振动幅值，常规工况下偏心距设置为3-8mm即可满足大部分小颗粒物料的输送需求，若需要更大的输送量或者适配更大块的物料，可通过更换不同偏心距的偏心轮调整振动幅值，无需改动其余支撑结构；支撑摆臂的铰接点位置经过轨迹校核，保证槽体在全行程振动过程中不会出现卡滞、干涉，同时让振动方向角保持在20-30度的最优区间，这个角度区间内物料的输送效率最高，同时对槽体的磨损最小。

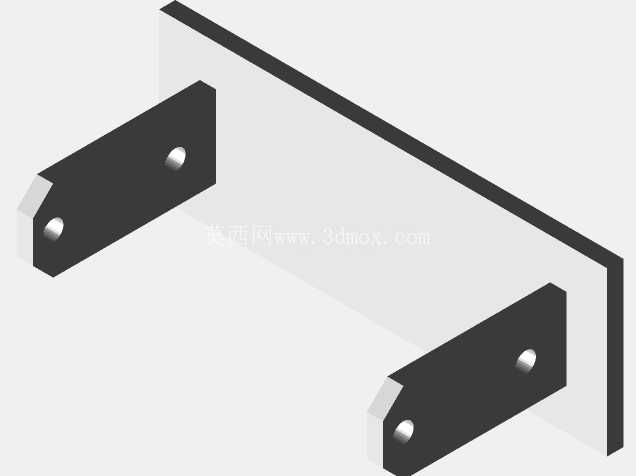

　　整套机构没有复杂的液压、气动元件，全部采用纯机械结构实现振动输送动作，日常维护仅需要定期给铰接位置补充润滑脂，检查紧固螺栓是否出现松动即可，维护成本极低，适合在长时间连续运行的工况下使用；结构上所有受力部件都做了等强度设计，支撑摆臂采用钢板折弯成型，在保证结构刚度的前提下尽可能降低整体重量，减少振动过程中的无用功耗，底座部分则采用加厚钢板焊接，保证足够的配重降低整机振动带来的位移，无需额外做混凝土基础固定也可稳定运行。针对不同的物料特性，槽体内壁可根据需求粘贴耐磨衬板或者光滑衬板，输送磨琢性较强的物料时粘贴耐磨橡胶衬板降低槽体磨损，输送粘性物料时粘贴聚四氟乙烯衬板避免物料粘黏在槽壁上，衬板采用沉头螺栓固定，更换时无需拆解整套机构即可快速完成。
