机床加工用偏心振动棒结构设计

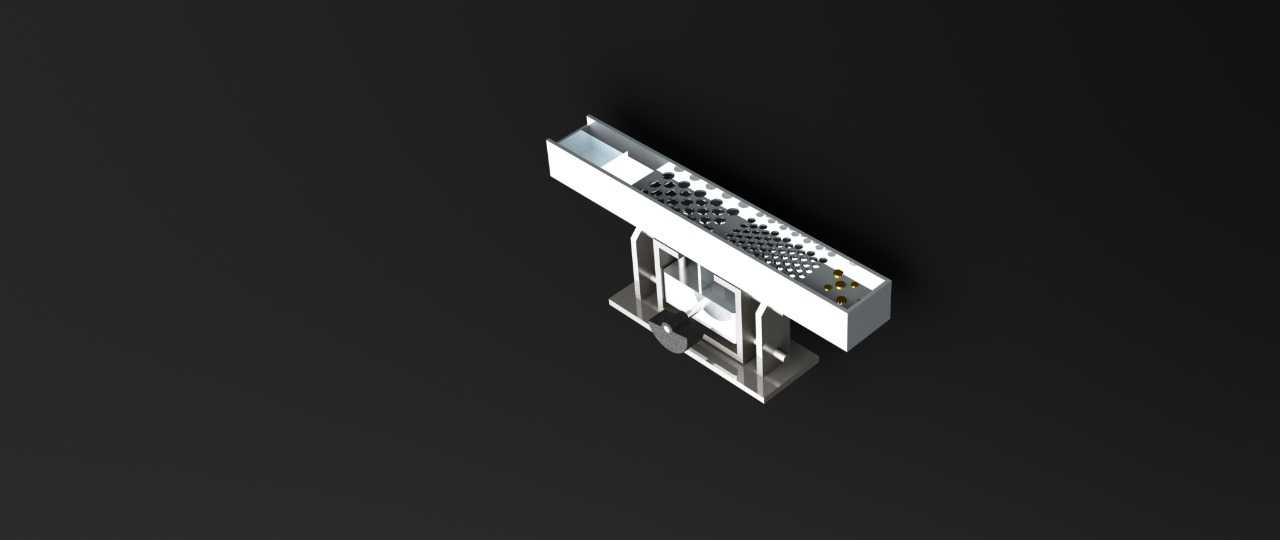

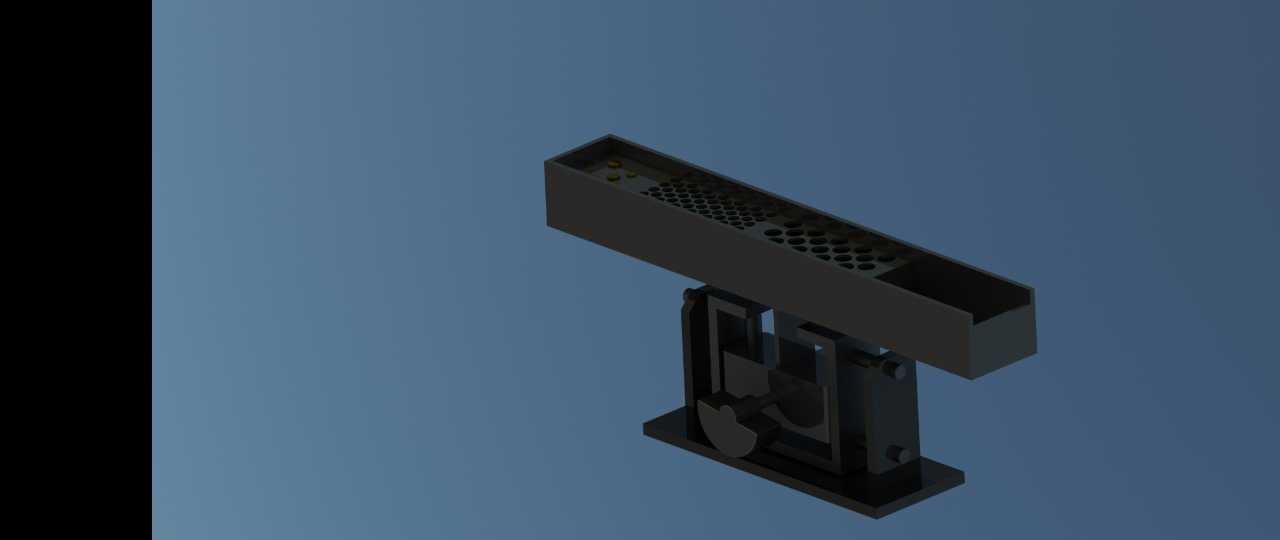

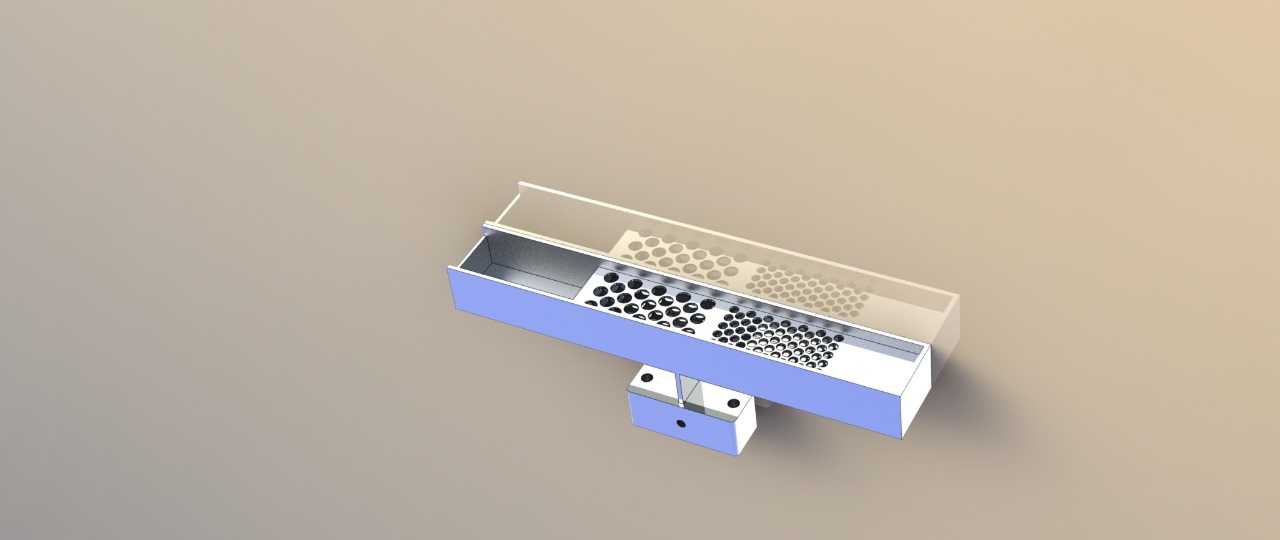

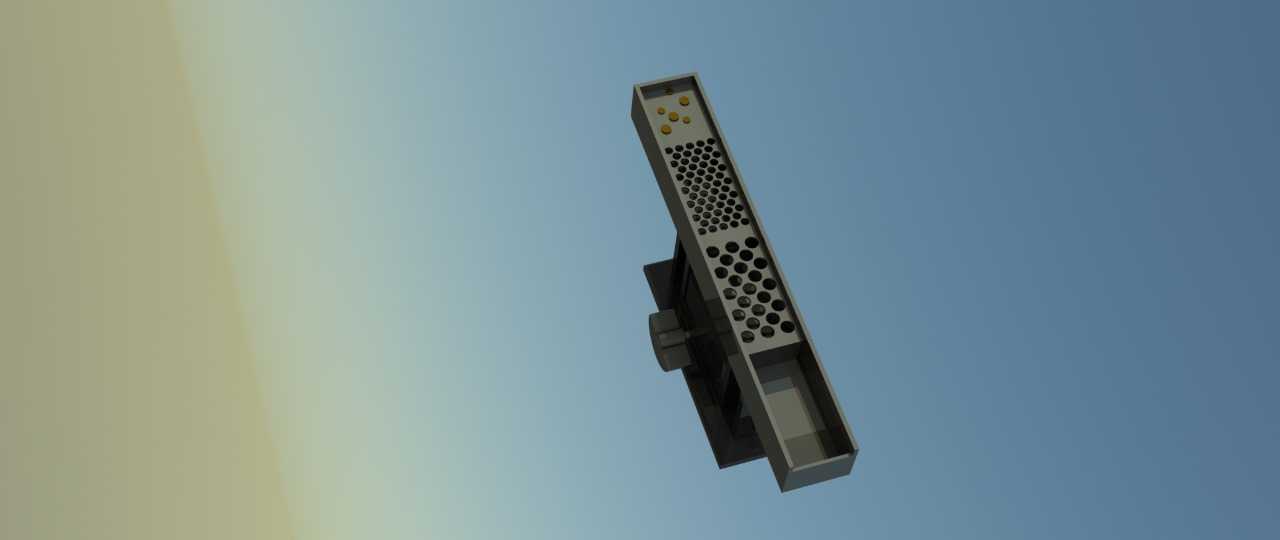

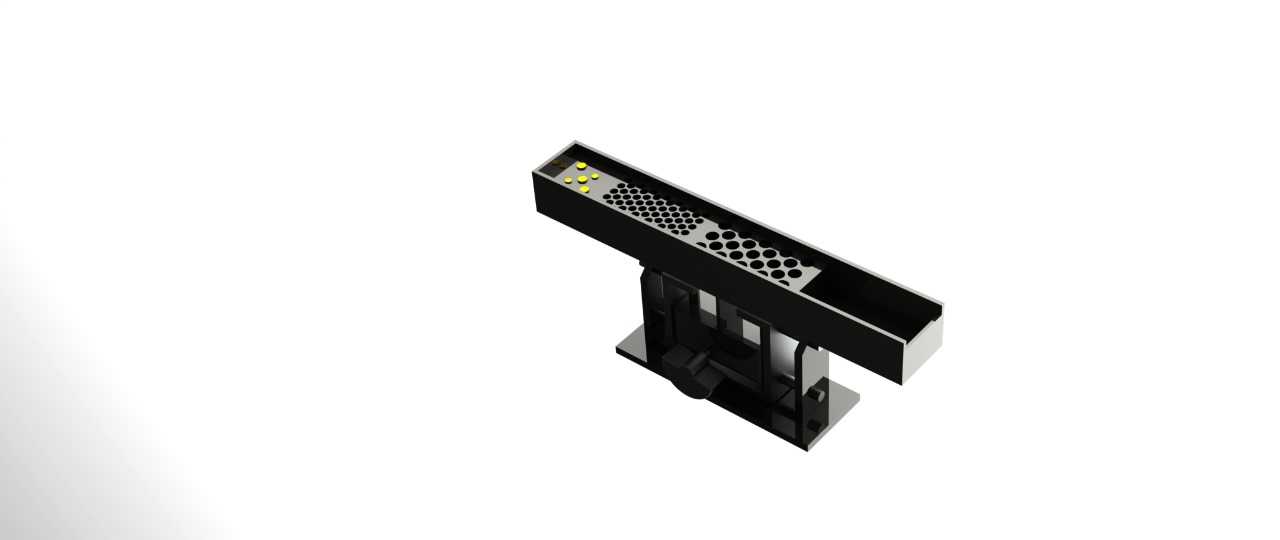

　　在机床加工的自动化产线布局中，小型工件的有序上料一直是影响节拍稳定性的关键环节，这款偏心振动棒结构正是针对离散型小型金属零件的定向输送需求开发的执行部件，区别于常规圆盘振动料斗的大占地布局，该结构采用长条形槽体配合偏心激振单元的组合形式，能够适配机床侧面狭窄的安装空间，直接对接机床加工工位的进料口，省去中间转接的输送环节，减少工件在转运过程中的磕碰卡滞概率。从功能实现逻辑来看，该结构依靠底部支架承载的偏心旋转组件产生高频微幅振动，槽体表面加工有阵列排布的定向筛选孔，振动过程中姿态不符合要求的工件会从筛孔落回回料通道，姿态正确的工件则沿着槽体的倾斜导向面持续向前输送，整个输送过程无需额外气源或液压动力，

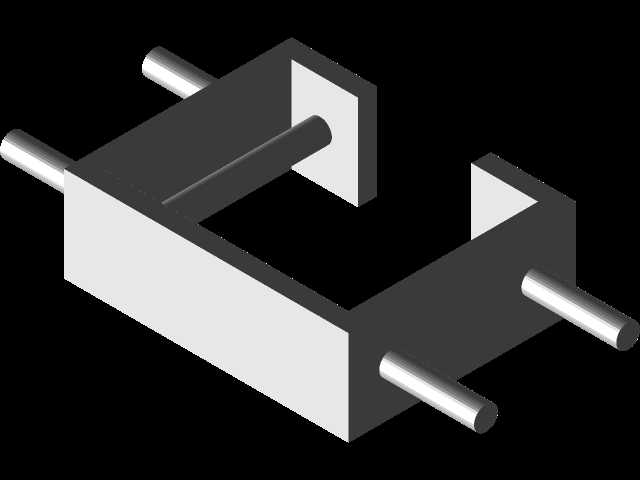

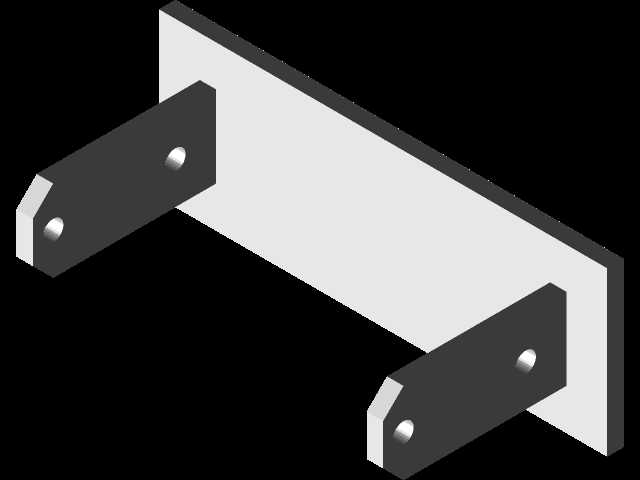

　　仅依靠电机驱动偏心块旋转即可完成激振动作，能耗相比气动送料结构降低六成以上，同时运行噪音控制在工业车间允许的阈值范围内，适合长时间连续运行的机加工生产场景。设计过程中优先考虑了安装边界的适配性，整体支架采用方管焊接成型的框架结构，底部预留四个螺栓固定孔位，可直接安装在机床旁的预制工作台面上，槽体的出料端高度可通过支架上的调节腰型孔进行上下调整，调整范围覆盖常见数控车床、铣床的进料口高度区间，无需额外制作转接增高座。槽体的宽度尺寸经过多轮工件适配验证，针对CA6140车床加工的典型小型轴类、套类零件，槽宽设置为单工件宽度的1.2倍，既避免多工件并排输送造成的卡堵，也不会因槽宽过窄限制工件的通行效率。

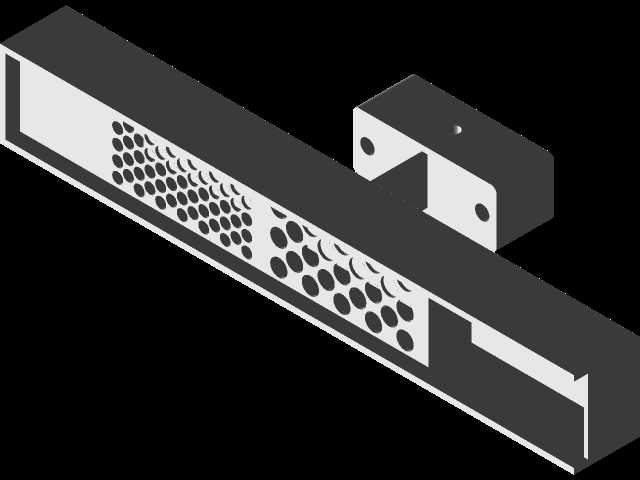

　　偏心激振单元的安装位置经过动平衡校核，设置在槽体底部的重心偏置位置，确保振动方向沿槽体输送方向形成定向分量，不会出现横向摆振导致的工件偏移问题，激振单元的偏心块配重可根据输送工件的重量进行增减调整，针对重量在50g以内的小型钢质零件，标配配重即可满足输送速度要求，若输送更重的工件，可通过加装副偏心块调整激振力大小，输送速度可在0.1m/s到0.3m/s区间内灵活适配不同的机床加工节拍。槽体表面的筛孔形状根据目标工件的外形特征做了定向设计，孔位的排布间距与工件长度匹配，只有当工件以轴向沿输送方向的姿态落在槽面时，才能稳定搭在筛孔边缘向前移动，其余姿态的工件会在振动扰动下从筛孔掉落，经下方的回料斜槽滑回槽体起始端重新参与排序，

　　整个筛选排序过程无需额外的视觉检测或拨叉机构，纯机械结构即可实现98%以上的定向准确率，大幅降低了上料机构的故障点。支架与槽体之间采用减震弹簧连接，弹簧的刚度参数经过匹配计算，既能够有效传递激振力驱动槽体振动，也能将振动隔离在支架以上，避免振动传导到机床床身影响加工精度，弹簧的安装位置对称分布在槽体底部四个角点，确保槽体振动时的姿态平稳，不会出现一端振幅过大一端振幅不足的问题。从实际应用场景来看，该结构除了适配普通车床的单机自动化上料，还可以多组串联使用，对接多台机床组成的小型加工单元，完成工件在不同工序间的有序传递，相比传统的皮带输送机，其振动输送的形式不会出现油污粘附皮带导致的打滑问题，也不会因工件带有的切削液造成输送面打滑，适配机加工车间多油污、多切削液的恶劣工况，日常维护仅需定期检查偏心块的连接螺栓紧固情况、弹簧的疲劳损耗情况即可，维护成本远低于带复杂检测元件的智能上料机构。在结构细节处理上，槽体的侧壁高度设置为工件直径的2.5倍，避免振动过程中工件从槽体侧边溅出，槽体的进料端设置有扩口导向结构，方便人工或提升机构将待排序工件批量倒入槽内，出料端设置有窄导向收口，确保工件能够以准确的姿态逐个进入机床的夹具夹持位置，不会出现多个工件同时挤入进料口的卡滞问题。
