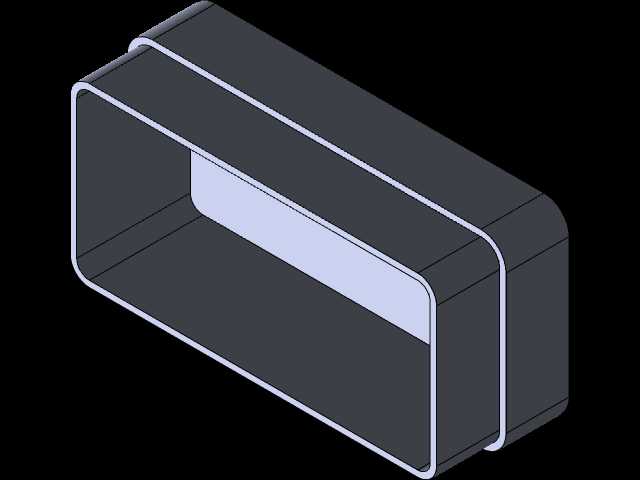

机床用带内六角接口方形油路连接块

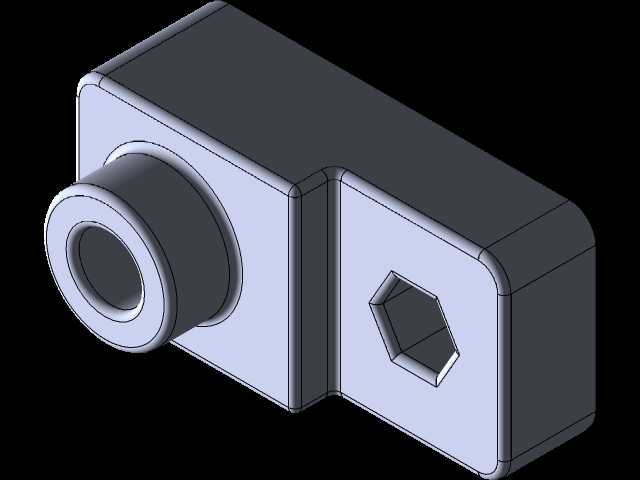

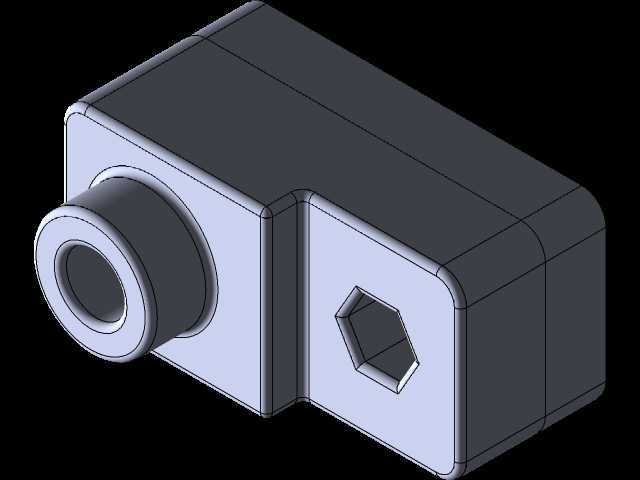

　　在普通车床的液压润滑系统改造场景中，这类集成式连接块是替代分散式管接头的核心结构件，主要承担油路分流、管路转接的功能，安装在主轴箱侧面的预留安装位上，一端对接主供油管路的外螺纹接头，侧面的内六角孔用于安装流量调节螺钉或者堵头，可根据实际润滑点位的需求，灵活调整通油路径，不需要额外加装过渡接头，能大幅减少管路泄漏点。从结构设计逻辑来看，整体采用圆角方形的主体构型，是为了适配车床主轴箱外侧的狭窄安装空间，直角处做R3的圆角过渡，一方面避免安装时锐角划伤操作人员，另一方面能消除应力集中点，提升铸件在油压循环载荷下的结构强度，不会因为长期受1.2MPa左右的润滑脉冲压力出现开裂问题。主体伸出的圆柱形对接端，

　　外径尺寸匹配常用的Φ16mm液压油管接头标准，内孔通径设计为Φ8mm，能够满足单路润滑每分钟2L的供油流量需求，圆柱端根部做了退刀槽结构，方便接头安装时的密封垫圈完全贴合，保证端面密封的可靠性。侧面的内六角安装孔采用沉孔设计，深度为12mm，适配M10的内六角堵头或节流阀，孔口做了0.5mm的倒角，既方便螺钉快速导入对中，也能去除加工后的毛刺，避免铁屑残留进入油路造成管路堵塞。安装边界方面，整个块体的总长度控制在62mm，宽度38mm，高度32mm，背部设计有两个M6的螺纹安装孔，孔距为28mm，和CA6140车床主轴箱侧面的原有安装孔位完全匹配，不需要重新打孔攻丝，改造时可以直接替换原有老旧的分体式接头组，安装效率提升60%以上。

　　设计过程中优先考虑了油路的流道平顺性，内部通油孔道的转角处都做了圆弧过渡，没有直角急弯，能降低润滑油在块体内的流动阻力，减少压力损失，保证远端润滑点的供油压力稳定。块体的六个安装面都预留了足够的扳手操作空间，侧面内六角孔距离相邻安装面的距离为15mm，足够使用标准内六角扳手完成拧紧操作，不会出现空间干涉无法装配的问题。材质选用方面，这类连接块一般采用HT200灰铸铁铸造，经过时效处理后再进行机加工，变形量小，内部组织致密，不会出现铸件砂眼造成的漏油问题，表面做发黑处理，能适应车床加工现场的切削液、润滑油腐蚀环境，长期使用不会生锈。在实际应用中，这类连接块除了用于车床的润滑系统，也可以适配铣床、钻床等通用机床的小型液压回路，

　　作为油路的集成转接节点，把多根分散的管路集中到一个块体上，让设备的管路布局更整洁，后期维护排查故障点也更方便，不需要逐根梳理杂乱的油管。建模过程中，所有的尺寸公差都按照机械加工的IT7级精度设定，对接圆柱面的同轴度公差控制在0.02mm以内，安装面的平面度公差为0.01mm，保证安装后和贴合面之间没有缝隙，不需要额外加密封胶就能实现可靠密封。内六角孔的尺寸精度严格遵循国标内六角螺钉的安装尺寸要求，保证螺钉拧入后不会出现松旷或者卡滞的问题，孔底保留2mm的余量，避免加工时钻穿块体造成油路串通。
