机床加工用L型加强筋支撑固定座结构

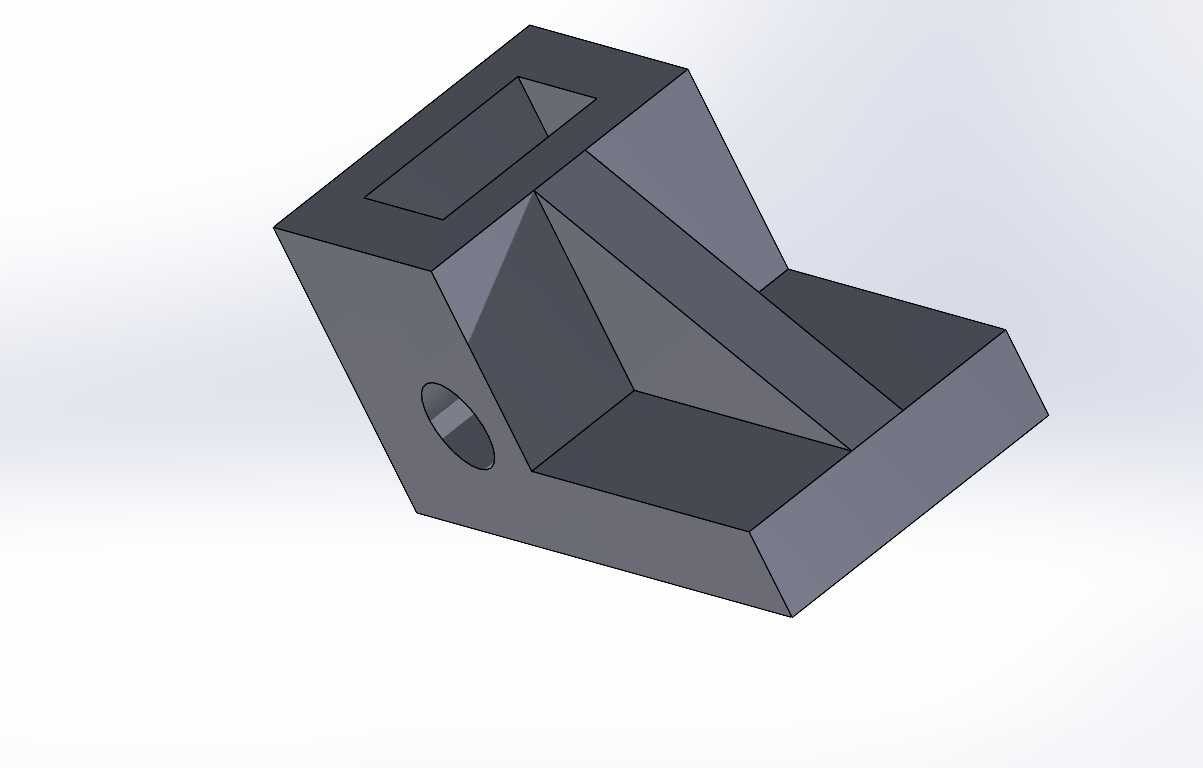

　　在机床加工的工装夹具搭建、工件辅助定位场景中，这类带加强筋的L型支撑固定座是十分常用的结构构件，日常多用于CA6140这类普通车床的工位改造、工装辅具加装环节，承担侧向支撑、工件定位、附件安装基准的作用。从结构设计逻辑来看，整体采用直角L型的主体构型，两个互相垂直的安装面分别承担不同的连接功能：竖直面可通过侧面预留的通孔穿装螺栓，与机床床身的导轨侧基准面、工装立板完成锁紧固定；水平面则用于承托待加工工件的侧边、或是固定小型气动定位元件、行程挡块这类辅件。为了避免直角连接处受侧向载荷时出现应力集中导致结构变形，两个安装面的直角过渡区域设置了一体化的三角加强筋结构，筋板与两个安装面采用等壁厚设计，在不额外增加过多整体重量的前提下，

　　大幅提升了支撑座的抗弯折、抗扭转载荷能力，即便在机床切削产生持续振动的工况下，也能保持安装基准的位置精度，不会因为长期受载出现支撑面偏移的问题。从安装边界的尺寸适配来看，这类支撑座的整体外轮廓尺寸适配CA6140车床床身侧边的T型槽间距，竖直安装面的通孔中心距与床身预设的安装孔位完全匹配，安装时不需要额外对床身进行打孔改造，直接利用现有T型槽配合螺栓、压板就能完成固定；水平安装面的平面度控制在IT7级精度范围内，表面预留的沉槽结构既可以作为安装定位的避让槽，也能用于嵌入定位键，进一步提升支撑座与工件、辅件连接时的定位精度，避免安装时出现位置错位。在实际加工生产场景中，这类支撑座的使用场景十分灵活：既可以成对布置在车床花盘的两侧，

　　作为异形轴类、盘类工件装夹时的辅助支撑，抵消切削过程中工件受到的径向切削力，减少工件装夹变形，提升加工尺寸稳定性；也可以单独固定在车床的溜板箱侧边，用来安装行程限位挡块，控制溜板的进给行程，避免批量加工时出现进给超程撞刀的问题；还可以作为小型工装的底座构件，配合其他标准件组合成钻孔、倒角工序的专用夹具，用来装夹小型异形零件，减少专用夹具的制作成本，缩短生产准备周期。设计这类支撑结构时，需要重点考量几个工程实际要点：首先是两个安装面的垂直度公差，必须控制在0.02mm/100mm以内，否则安装后会导致支撑基准倾斜，直接影响工件的定位精度，甚至会让装夹的工件出现装夹应力，加工完成松开后出现尺寸变形；其次是加强筋的厚度设计，

　　不能过薄否则起不到提升刚性的作用，过厚则会在铸造或是铣削加工时出现材料内部应力集中，长期受振动载荷容易在筋板与安装面的连接处出现裂纹，通常筋板厚度设置为安装面壁厚的0.8倍左右，既能保证刚性，也能避免应力集中问题；另外侧面的安装通孔需要设计足够的沉孔深度，保证螺栓锁紧后螺栓头不会突出安装面，避免安装时支撑面与基准面之间出现间隙，影响固定的稳定性。这类支撑构件在机床加工车间的日常运维、工装改造中消耗量不小，相比采用焊接方式制作的临时支撑座，一体化加工的结构没有焊接变形问题，整体精度保持性更好，长期使用也不会出现焊缝开裂的故障，能够适配多批次、长时间的生产加工需求，在普通车床、铣床的工位适配改造中都能发挥不错的实用价值。
