CA6140车床用异形安装定位连接构件

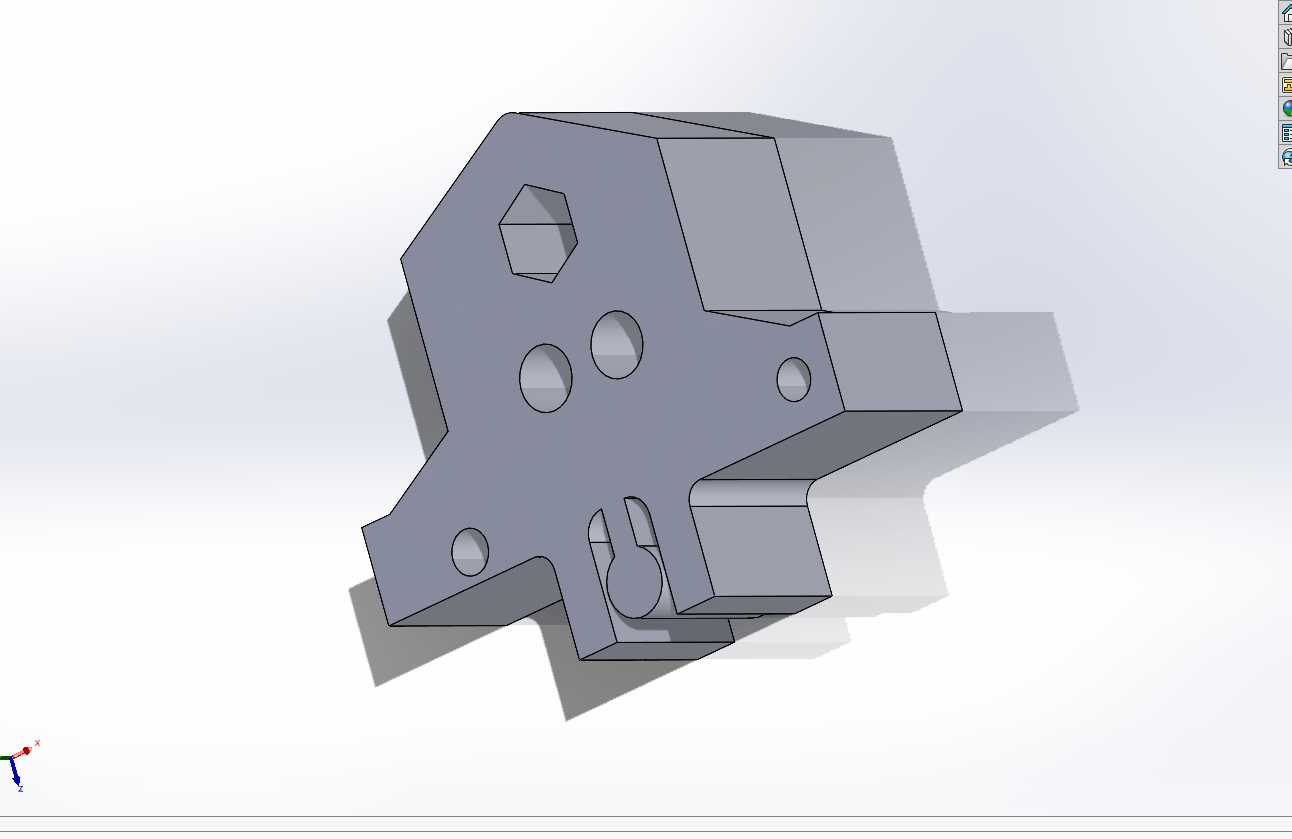

　　该构件属于CA6140普通车床内部的功能安装连接件，主要应用在车床溜板箱与进给机构的衔接工位，承担相邻功能组件的定位支撑、载荷传递以及运动轨迹约束作用，在车床进给传动链路里，这类异形构件需要同时匹配三个不同方向的组件安装面，既要保证溜板箱侧的安装定位精度，又要为进给拨叉组件提供稳定的滑动支撑基准，同时还要预留润滑管路的穿装空间，避免进给运动过程中出现构件干涉、定位偏移的问题。从结构设计逻辑来看，构件主体采用一体化铣削成型的结构方案，没有额外的拼接焊缝或者连接螺栓，整体刚性可以满足车床连续进给作业时的交变载荷承载需求，不会因为频繁的正反向进给切换出现构件形变或者连接松动。构件上的六边形沉孔是为了匹配锁紧螺母的安装空间，

　　沉孔深度刚好覆盖螺母的整体厚度，安装完成后螺母端面不会突出构件表面，避免相邻运动部件移动时出现剐蹭；三个圆形通孔中，两个直径一致的通孔是定位销安装孔，加工时严格控制孔位的同轴度以及与安装基准面的垂直度，保证构件安装到车床基体上之后，位置偏差控制在0.02mm以内，满足车床进给系统的装配精度要求，剩下的小直径通孔是润滑油道孔，和车床内部的集中润滑管路连通，工作时可以持续为相邻的滑动摩擦面提供润滑油，减少运动部件的磨损。构件下部的开槽结构是为进给拨叉的摆动预留的运动空间，槽内的圆弧凸起结构是拨叉的行程限位基准，当拨叉摆动到极限位置时，会和该圆弧面贴合，避免拨叉超程导致齿轮啮合错位；侧面伸出的两个方块凸台是相邻传感器的安装座，

　　凸台上的小孔用于固定传感器的安装支架，传感器可以实时检测拨叉的位置，反馈进给档位的切换状态，保证车床进给操作的可靠性。从安装边界来看，构件的背部是完全贴合车床溜板箱内壁的平整安装面，安装时通过两个定位销完成初定位，再通过螺栓穿过构件上的对应孔位完成锁紧，整体安装完成后，构件的外轮廓不会超出溜板箱的内部安装空间，和周边的齿轮、传动轴、操作杆等部件都预留了足够的安全间隙，即使在车床高速进给、产生轻微振动的工况下，也不会出现构件和周边零件碰撞的问题。设计过程中，针对构件的受力分布做了对应的结构优化，在载荷集中的拐角位置做了圆角过渡处理，避免应力集中导致构件在长期交变载荷下出现开裂，同时在非安装面、非配合面做了轻量化的减材处理，

　　在保证整体刚性满足使用要求的前提下，尽可能降低构件的自重，减少溜板箱移动时的惯性负载，提升车床进给动作的响应速度。这类构件虽然不属于车床的核心传动零件，但作为衔接多个功能组件的定位支撑件，其加工精度、结构强度直接影响车床进给系统的运行稳定性，如果构件的孔位偏差过大，会导致进给拨叉的卡滞，出现进给档位切换不顺畅、甚至掉档的问题，如果构件的刚性不足，长期使用后出现形变，会导致进给传动的间隙变大，直接影响车床的加工精度，因此在设计时，除了保证各个安装位的尺寸精度之外，也对构件的形位公差做了明确要求，比如安装基准面的平面度、定位孔的位置度、配合面的表面粗糙度都匹配车床零件的加工精度等级，能够满足普通车床长期连续加工的使用需求。
