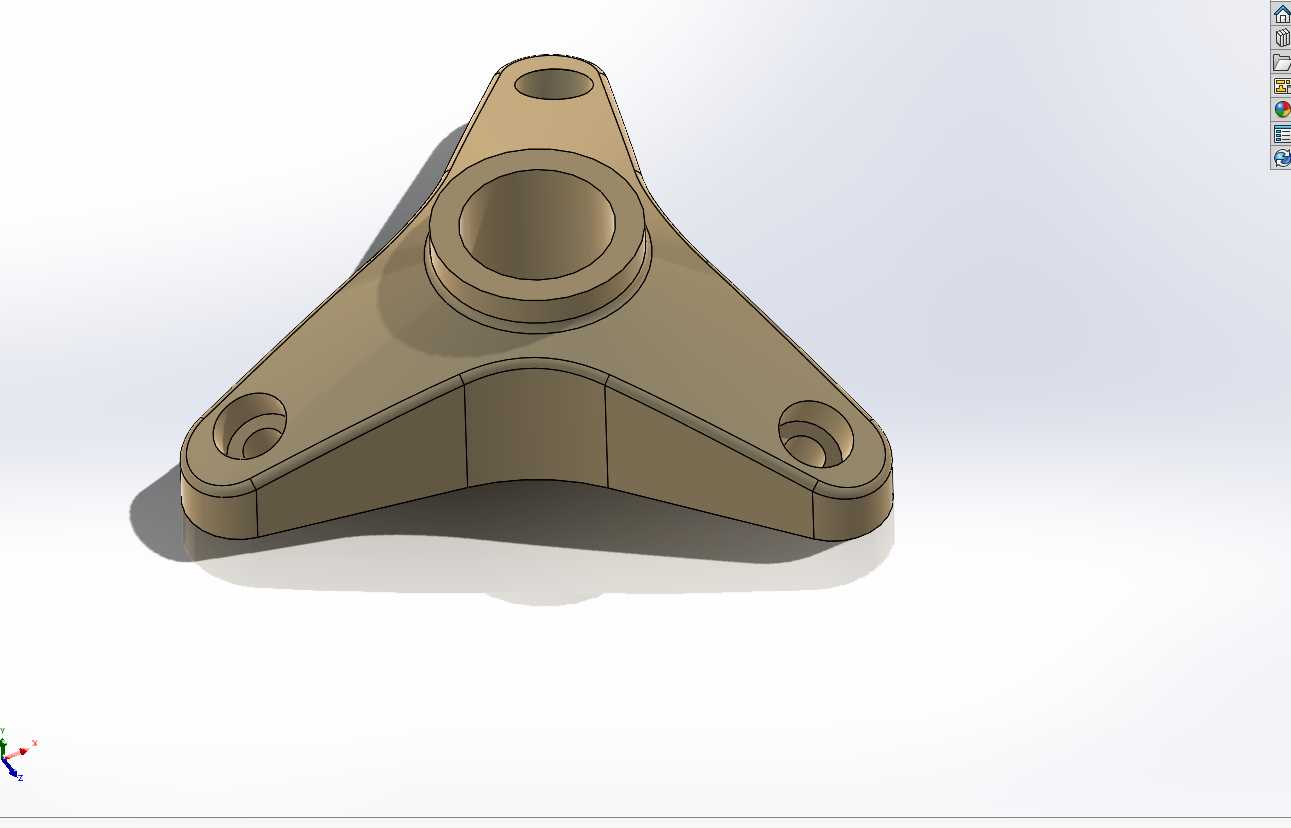

CA6140机床三角星形支撑连接构件

　　该三角星形支撑构件是CA6140普通车床内部传动系统的配套连接支撑零件，主要应用在车床主轴箱与进给箱之间的中间传动过渡位置，承担轴系部件的径向支撑、传动载荷分散以及相邻组件的安装定位功能，在机床运行过程中，需要承受齿轮啮合带来的交变径向载荷，同时抵消传动带张紧产生的侧向拉力，避免轴系出现偏摆影响传动精度。从结构设计来看，零件采用三臂星形布局，中心位置设置带台阶的通孔结构，该孔用于安装衬套或滚动轴承，为穿过的传动轴提供旋转支撑，孔端的台阶面用于轴承外圈的轴向定位，限制轴承工作过程中的轴向窜动，保证传动轴的旋转同轴度。三个均匀分布的支臂末端均设置同轴的沉头安装孔，安装孔的沉头深度可完全容纳内六角圆柱头螺钉的头部，

　　保证安装后螺钉头不突出零件表面，避免与周边运转的齿轮、轴套等运动部件发生干涉；三个安装孔的中心距经过严格尺寸校核，与车床床身对应位置的预制螺纹孔位置完全匹配，安装时无需额外修配即可完成定位固定。零件的支臂与中心凸台之间采用大圆角过渡结构，该设计并非单纯的工艺倒角，而是通过圆弧过渡分散支臂根部的应力集中，在机床长期承受交变载荷、启停冲击的工况下，避免支臂与中心凸台连接位置出现应力裂纹，提升零件的疲劳强度。零件的整体厚度根据支撑载荷计算确定，中心凸台的高度高于支臂平面，一方面为轴承提供足够的轴向支撑宽度，保证轴承外圈的受力面积均匀，另一方面凸台端面可作为安装基准面，与床身的安装定位面贴合时，能够保证中心孔的轴线与床身安装面的垂直度要求，

　　控制在0.02mm以内，避免传动轴安装后出现倾斜导致的齿轮啮合偏载、磨损加剧问题。在实际装配场景中，该零件安装完成后，中心孔内的轴承支撑着传动轴，轴上安装的过渡齿轮分别与主轴箱输出齿轮、进给箱输入齿轮啮合，三个支臂的固定点将传动过程中产生的径向载荷均匀分散到床身的三个安装点位上，相比单臂或两臂支撑结构，三臂星形布局的支撑刚度更高，在相同载荷下的形变量更小，能够有效保证传动齿轮的啮合侧隙稳定，减少车床加工过程中因支撑变形导致的振纹问题。设计过程中，支臂的外形轮廓采用随形优化设计，在保证结构刚度的前提下尽可能去除多余材料，降低零件自身重量，同时支臂的边缘均设置小圆角过渡，避免热处理过程中出现应力集中导致的开裂问题，

　　也方便铸造或锻造毛坯的成型加工。零件的安装边界需要匹配周边组件的运动空间，三个支臂的外轮廓圆弧半径经过校核，保证与周边旋转的齿轮齿顶圆之间保留至少3mm的安全间隙，避免运转过程中出现碰擦；中心凸台的外径尺寸也经过核算，不会与轴上安装的齿轮轮毂发生干涉，同时预留了润滑脂的流通空间，方便日常维护时加注润滑脂对轴承进行润滑。从加工工艺适配性来看，该零件的结构设计充分考虑了金属切削加工的工艺性，所有安装孔、中心轴承孔的轴线均垂直于安装基准面，可在一次装夹下完成所有孔系的钻、镗加工，有效保证各孔之间的位置精度；各个端面的加工余量均匀，铣削加工时不会出现断续切削导致的刀具震颤，能够较好保证加工表面的粗糙度要求，满足机床部件的装配精度需求。
