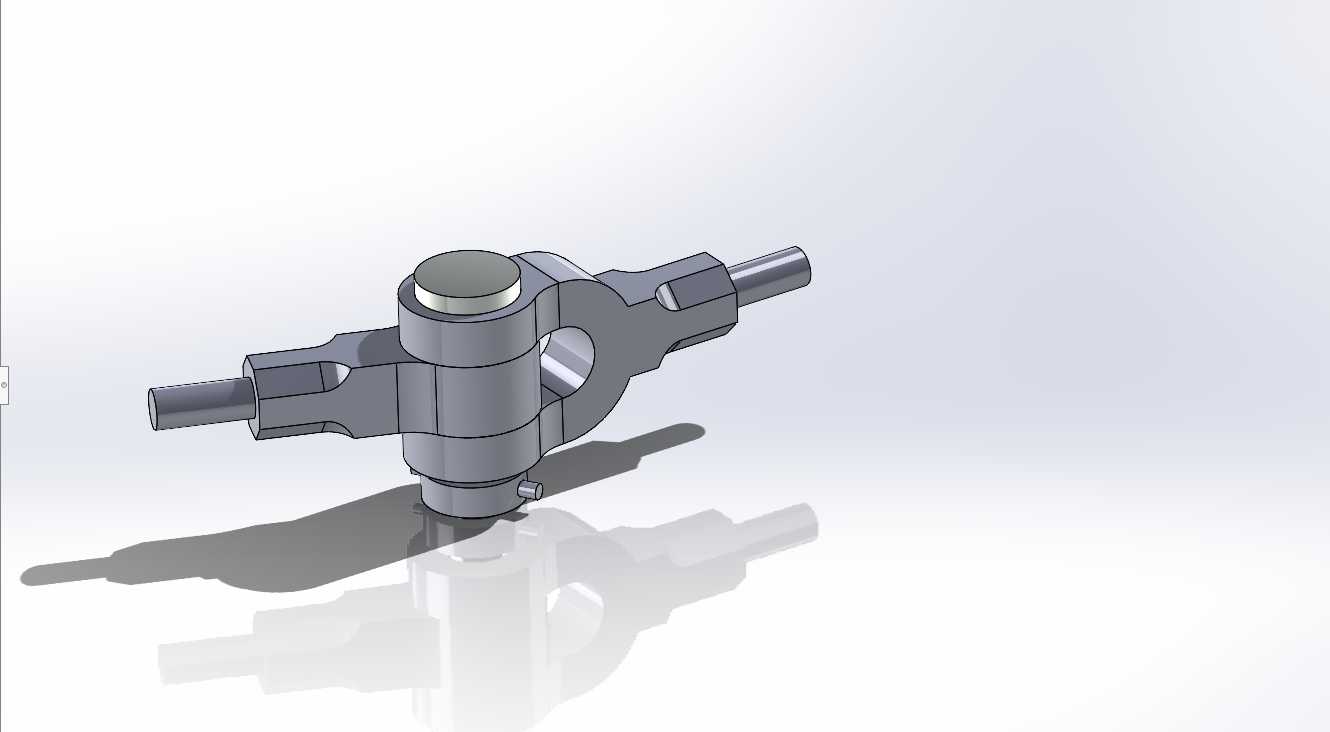

CA6140车床指关节传动连接结构

　　该指关节结构是CA6140普通车床操作机构中的核心传动连接部件，主要承担操作力传递、运动方向转换的功能，在车床溜板箱操作、进给量调节的操作链路中，负责将手柄端的摆动动作转化为内部拨叉的直线或旋转位移，实现车床进给档位切换、离合控制的操作响应。从实际应用场景来看，这类指关节结构长期处于多频次往复摆动的工作状态，操作过程中需要承受操作人员施加的径向扳动力、传动过程中的轴向反作用力，同时要适配车床内部狭小的安装空间，在有限的边界内完成多自由度的动作传递，避免与周边的齿轮、轴套、箱体筋位发生运动干涉。

　　从结构设计思路来看，该部件采用对称式叉形主体搭配中间销轴孔的布局，两端伸出的轴颈分别对应操作手柄端与内部拨叉端的连接位，中间的通孔用于安装定位销轴，实现整个关节的摆动支点固定。主体两侧的叉形开口预留了足够的摆动间隙，可满足操作手柄最大扳动角度下的运动行程需求，不会出现结构卡滞的问题。销轴孔的位置经过尺寸链校核，与两端轴颈的中心距严格匹配车床操作机构的传动比要求，确保扳动手柄时的操作行程与内部拨叉的移动距离精准对应，避免出现档位挂接不到位、离合脱开不彻底的故障。

　　从外形尺寸与安装边界来看，该部件整体轴向长度适配溜板箱操作腔的内部宽度，两端轴颈的直径与对应安装孔的公差采用间隙配合设计，既保证转动过程的灵活性，又控制配合间隙在合理范围内，避免长期使用后出现晃动量过大导致的操作手感虚位。中间销轴孔的直径与固定销轴采用过渡配合，装配后销轴与关节主体无相对转动，磨损仅发生在销轴与支座孔的配合面，后期维护时仅需更换销轴即可恢复配合精度，降低设备运维成本。部件主体的截面厚度经过强度校核，可承受最大操作力矩下的弯曲应力，不会出现扳动过程中结构变形、断裂的问题，同时尽可能缩减非受力区域的材料厚度，控制部件整体重量，降低操作过程的惯性阻力，提升操作手感。

　　在功能特性层面，该指关节结构的所有受力面均做了圆角过渡处理，避免应力集中导致的部件疲劳损坏，两端轴颈的端面设计有卡簧槽，装配后通过轴用卡簧实现轴向定位，防止设备运行过程中部件轴向窜动脱出。叉形结构的内侧接触面做了平面度处理，与拨叉端的配合面贴合紧密，传动过程中无额外的冲击载荷，可有效降低操作过程中的异响问题。实际装配过程中，该部件无需额外调整即可适配原有安装位，与周边的操作轴、拨叉、复位弹簧等部件的配合边界完全匹配，安装后操作扳动力度均匀，档位切换的定位手感清晰，能够完全满足普通车床日常加工过程中的频繁操作需求，在长期高频率使用的工况下，结构稳定性可靠，不会出现过早磨损、动作失效的问题。
