CA6140车床用六角接口传动连接座结构

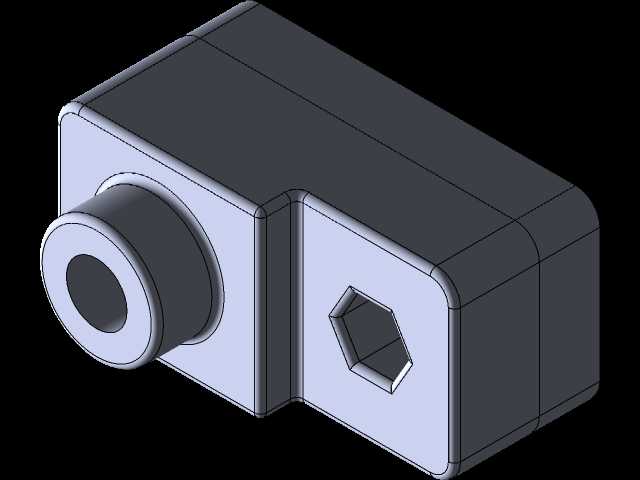

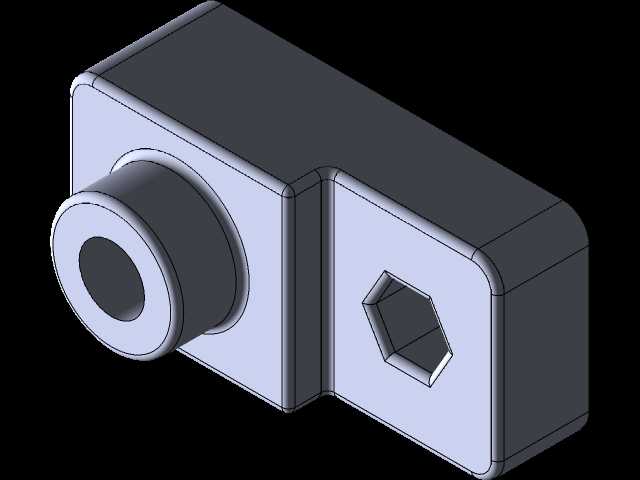

　　在普通卧式车床的进给传动链改造与日常维护场景中，这类带六角接口的连接座是承担扭矩传递、轴系定位的核心小型构件，常被布置在溜板箱与光杆的衔接段，或是刀架进给的动力输入节点，替代原有易磨损的铸铁连接套，解决长期交变载荷下的键槽崩裂、同轴度偏移问题。从实际使用需求出发，设计时首先要匹配CA6140车床对应安装位的轴径公差，主体采用阶梯式块体结构，左侧伸出的圆柱轴套段做了内孔精加工，表面粗糙度控制在Ra1.6以内，保证与穿入的传动轴过渡配合，不会出现高速进给时的径向窜动；轴套根部做了R2的圆角过渡，避免应力集中导致的根部断裂，这是很多新手建模时容易忽略的细节——车床进给时的瞬时冲击载荷往往会在直角衔接处产生数倍于额定值的应力，

　　没有圆角过渡的构件在连续运行两三个月后就会出现肉眼可见的裂纹。右侧块体上开设的内六角通孔并非随意设计，这个位置是用来嵌入锁紧螺塞的，安装时可以通过六角孔直接用内六角扳手拧紧，不需要额外预留扳手操作的外部空间，能大幅压缩构件的整体安装体积，适配CA6140车床溜板箱内部狭窄的装配空间，不会和周边的齿轮、拨叉构件产生运动干涉。整个构件的外形做了边角倒钝处理，所有外露棱边都做了C1的倒角，一方面是避免装配时划伤操作人员的手部，另一方面也能减少安装过程中与周边零件的磕碰损伤。从安装边界来看，左侧轴套的伸出长度严格匹配原有安装位的轴向间隙，装入后不会顶到两侧的轴承端盖，右侧块体的平面可以直接贴紧溜板箱的内壁定位面，不需要额外加装调整垫片，

　　降低装配时的选配工作量。设计建模时优先保证两个核心形位公差：一是左侧轴套内孔与右侧六角孔的中心距误差控制在0.02mm以内，保证锁紧螺塞装入后能均匀压合在传动轴的扁位上，不会出现偏载导致的锁紧失效；二是轴套的外圆与安装定位面的垂直度公差不超过0.01mm，避免轴系倾斜带来的进给爬行问题。这类构件在实际车床运行中，除了传递扭矩之外，还承担着一定的过载保护作用，当进给方向遇到硬点撞击时，连接座会先于传动轴产生微小变形，吸收冲击能量，避免价值更高的光杆、齿轮构件损坏，降低设备维护成本。建模过程中对六角孔的成型做了工艺性优化，没有采用直接拉伸切除的简单做法，而是在六角孔的入口处做了15度的导入锥角，方便锁紧螺塞的快速装入，

　　也减少了热处理后孔口缩口带来的装配困难；块体的壁厚做了均匀化处理，最薄处不小于8mm，保证整体刚性的同时，不会因为壁厚差过大导致淬火时出现开裂变形。在实际选型替换时，只需要核对左侧轴套的内孔直径、右侧六角孔的对边尺寸，以及整体的安装孔位距离，就可以直接替换原有老化损坏的连接构件，不需要对车床原有结构做任何改动，适配性较强。
