环柱组合式异形曲面机械结构件

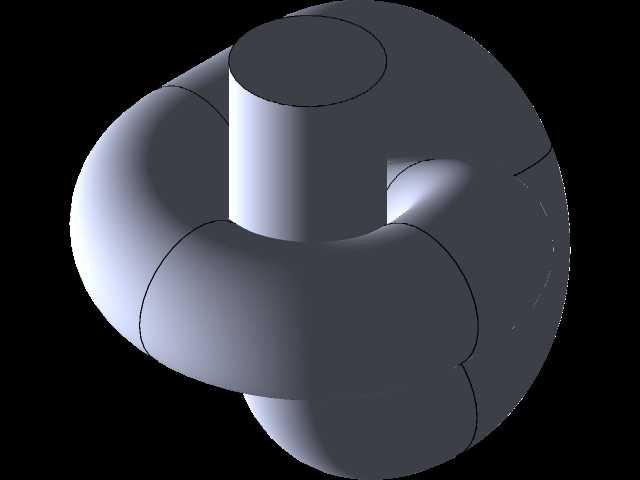

　　这类环柱组合的异形曲面构件，在流体管路换向、特殊工况密封连接、定制化工装定位环节有着不可替代的应用场景，不同于常规的直角弯头或者直通接头，它的环形流道采用连续平滑的曲面过渡，能最大程度降低介质在流道内部的压损，避免常规直角接头容易出现的介质紊流、杂质沉积问题，在小流量高精度流体输送设备、实验室特种管路系统里，这类结构的流道表现远优于标准管路接头。从结构功能上看，中间的圆柱段是核心的安装定位基准，整个构件的安装固定完全依托这个圆柱段完成，圆柱的外圆面需要和安装基座的内孔做间隙配合，配合公差通常选H7/g6，既保证安装时的顺畅推入，又能控制径向的窜动间隙，避免环形流道和对接管路出现错位。环形主体部分的截面为正圆形，

　　和圆柱段采用相切融合的过渡方式，不存在尖锐的连接棱边，一方面能消除应力集中点，让构件在承受内部介质压力的时候，应力能沿着曲面均匀分散，不会在连接处出现应力峰值导致的开裂，另一方面平滑的外表面也方便后续做表面处理，不管是阳极氧化还是电镀层，都不会在棱边位置出现镀层厚度不均的问题。设计这类构件的时候，首先要确定环形部分的中心轨迹半径，这个尺寸直接决定了流道的转向曲率，曲率过小会导致介质流动阻力陡增，曲率过大则会占用过多的安装空间，需要结合实际管路的布局空间反复迭代，通常会先根据管路的通径确定环形截面的直径，再按照通径的1.5-2倍选取中心轨迹半径，平衡流阻和空间占用的矛盾。中间圆柱段的高度需要高出环形主体的上表面一定距离，

　　这个伸出段是用来安装锁紧压盖或者密封端盖的，伸出长度要足够容纳密封件的安装槽和锁紧螺母的厚度，同时要控制伸出长度不要过长，避免圆柱段出现悬臂过长导致的刚性不足，在受到侧向力的时候发生变形。安装边界方面，整个构件的最大外轮廓是环形部分的外圆直径，安装基座的开孔周围需要预留出至少环形截面半径的操作空间，方便安装时调整构件的角度，对接管路的接口位置要和环形部分的切向对齐，保证管路对接后和流道方向一致，不会出现强行掰弯管路导致的附加应力。另外在曲面建模的时候，要注意环形部分和圆柱段的融合面要做到G2连续，不能出现曲面的褶皱或者拼接缝隙，不然在后续做有限元分析的时候，会在拼接位置出现虚假的应力集中点，影响结构强度校核的准确性，

　　实际加工的时候如果采用五轴铣削加工，这种连续曲面的走刀路径也更顺畅，能减少刀具的频繁换向，提升加工表面的质量，降低后续抛光的工作量。这类结构也常被用作特殊设备的配重块或者阻尼构件，利用环形部分的连续曲面和圆柱的定位特性，在往复运动的机构里提供平滑的阻尼力，不会像常规方形配重那样出现运动卡滞的问题。
