CA6140车床配套钣金安装支座结构

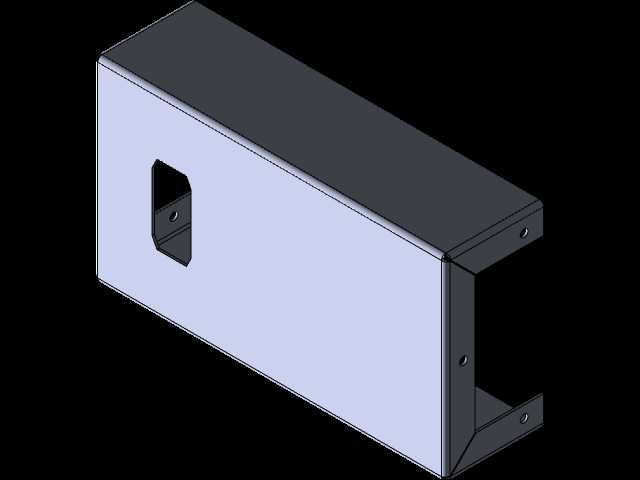

　　该钣金构件为CA6140普通车床配套的安装支座类零件，主要用于车床侧部操作区域的功能模块承载与安装定位，在普通车床的操作侧布局中，这类构件承担着电气接线端子排、小型操作附件或是局部防护盖板的安装承载作用，属于车床床身侧装结构的配套组成部分。从结构形态来看，整体采用折弯焊接成型的钣金工艺制作，主体为U型开口的槽式结构，一侧立面预留了带安装孔的异形避让窗口，该窗口主要用于穿过操作手柄或是接线端子的引出结构，窗口周边的翻边与预留孔位，用于固定对应的功能模块，避免安装后出现晃动移位。构件的上下折边与侧部折边均预留了沉头安装孔位，安装时可通过内六角螺栓直接固定在车床床身的侧部安装基准面上，安装基准面与床身侧导轨面平行，

　　保证安装后构件的立面垂直度符合装配要求，不会与床身移动的溜板部件产生运动干涉。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯处均预留了合理的折弯内R角，避免折弯时出现板材开裂问题，板材厚度选用常规冷轧钢板规格，兼顾结构刚性与轻量化需求，整体重量控制在合理区间，单人即可完成装配作业，不需要额外的吊装辅助。从安装边界来看，构件的整体长度适配CA6140车床侧部预留的安装空间，宽度方向不超出床身侧部的外轮廓，避免在车间设备布置时与相邻工位的设备产生磕碰，U型槽的内部净空尺寸满足常规电气接线盒的安装空间需求，预留的走线间隙可以容纳多组控制线缆的排布，同时槽体结构本身可以对内部线缆起到一定的防护作用，避免切屑飞溅刮伤线缆绝缘层。

　　在实际应用场景中，这类支座构件替换了原车床的铸件安装支架，相比铸件结构，钣金成型的构件生产周期更短，加工成本更低，同时表面可以通过喷塑处理提升耐锈蚀能力，适配车间多切削液、多油污的作业环境。构件上的异形窗口并非规则矩形，而是根据所安装操作件的外形做了适配性的轮廓设计，安装后操作件与窗口的间隙控制在合理范围，既可以避免切屑从间隙进入槽体内部，也不会因为间隙过小导致操作件动作卡滞。侧部与底部的安装孔位均采用长圆孔与圆孔组合的设计方式，装配时可以进行小范围的位置调整，降低床身安装基面的加工精度要求，即使床身基面存在小范围的位置误差，也可以通过长圆孔的调节量完成精准装配，不需要额外的配钻加工。从结构刚性角度考虑，

　　构件的开口侧端部做了局部的折边加强处理，避免长期承重后出现开口变形的问题，所有焊接位置均采用段焊工艺，减少焊接变形对整体平面度的影响，焊接后经过打磨校平处理，保证安装面的平面度符合装配要求，不会出现安装后贴合不严的问题。在日常设备维护过程中，该构件可以单独拆卸，不需要拆解床身的其他主体结构，当内部接线或是安装的功能模块出现故障时，松开固定螺栓即可将构件整体取下，大幅提升维护效率。这类钣金支座的设计思路完全围绕车床的实际装配需求展开，没有多余的装饰性结构，所有的结构特征都服务于安装定位、防护、走线这几个核心功能，折边的高度、孔位的间距、窗口的轮廓尺寸都是经过实际装配验证的参数，既不会因为尺寸冗余造成材料浪费，也不会因为尺寸不足导致安装空间受限。对于机床改造、设备维修场景下的配件替换，这类三维结构可以直接提取钣金展开图，用于数控折弯下料，不需要重新测绘建模，能够大幅缩短配件的生产周期，适配普通车床日常运维中的配件替换需求，同时也可以作为同类钣金支座设计的参考结构，根据不同型号车床的安装空间调整尺寸参数，快速衍生出适配不同机型的安装支座结构。
