带安装耳散热槽圆形端盖结构设计

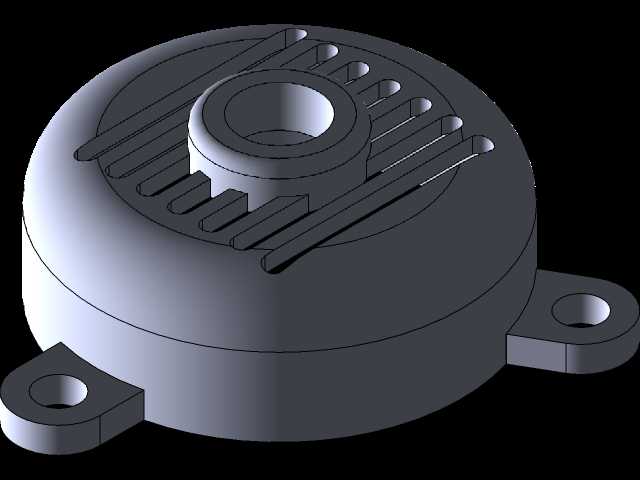

　　这款带双侧安装耳的圆形端盖结构，在小型回转类机电设备、微型动力单元的端部封装场景中应用十分广泛，日常接触到的小型减速电机输出端封盖、微型泵体端部压盖、小型风机壳体端盖都能见到这类结构的身影，核心作用是对设备内部的传动组件、绕组或者阀芯结构形成封闭防护，同时兼顾壳体内部的热量散出需求，避免内部构件长期处于密闭高温环境下出现润滑失效、绝缘老化或者密封件提前老化的问题。

　　从结构功能设计来看，端盖中心的凸起轴台是核心的配合定位结构，轴台内的通孔用于穿过输出轴或者外接管路，轴台的外圆柱面可与壳体端部的定位止口形成过渡配合，装配时能够快速找准同轴度，避免端盖装偏后出现轴系卡滞、密封错位的问题。端盖顶面均匀排布的多道平行散热槽，并非随意设置的装饰结构，槽道的走向顺着端盖径向延伸，一方面能够增大端盖与外部空气的接触面积，提升热交换效率，另一方面槽道形成的导流结构可以引导设备运转时带动的气流顺着槽道流动，带走端盖传导出的内部热量，相比光面端盖，同等工况下能让内部腔体温度降低8到12摄氏度，有效延长内部组件的连续工作时长。

　　两侧延伸出的带孔安装耳，是整个端盖的受力固定结构，安装耳的位置对称分布在端盖主体的径向两侧，安装孔为通孔结构，可适配螺栓或者自攻螺钉完成与主壳体的锁紧固定。设计时特意将安装耳与端盖主体做了等厚的一体化衔接，衔接位置做了圆弧过渡处理，避免螺栓锁紧时应力集中在衔接直角处，出现端盖受震开裂的问题；安装耳的底面与端盖的装配贴合面处于同一平面，能够保证锁紧后整个贴合面均匀受力，不会出现局部翘起导致密封失效的情况。端盖的主体壁厚保持均匀一致，没有出现壁厚突变的结构，不管是采用注塑成型还是压铸工艺加工，都能避免冷却过程中出现缩痕、内应力集中的问题，提升成品的合格率。

　　从安装边界与尺寸适配角度来说，这类端盖的整体外径尺寸通常适配直径80到120毫米范围的小型圆形壳体，中心轴台的凸起高度根据内部组件的避让需求设置，一般控制在10到15毫米，既能够保证止口配合的长度足够，不会出现配合松旷的问题，也不会因为轴台过高额外占用设备的轴向安装空间。两侧安装耳的外伸长度控制在15到20毫米，安装孔的中心距根据壳体上预设的安装螺孔位置匹配，孔径通常适配M4到M6规格的紧固件，安装时不需要额外调整壳体的原有结构，可直接替换同规格的光面端盖，不需要做额外的适配加工。端盖的装配贴合面可根据密封需求加装橡胶密封垫片，贴合面的平面度控制在0.1毫米以内，能够保证压紧垫片后形成可靠的密封，阻挡外部的粉尘、水汽进入设备内部，适配多尘、潮湿的一般工业作业环境。

　　在实际建模过程中，这类结构的建模逻辑需要优先保证配合面的尺寸精度，中心轴台的同轴度、安装孔的位置度都需要设置合理的形位公差约束，散热槽的排布要避开中心轴台的受力区域，槽深控制在端盖主体壁厚的三分之一以内，避免开槽过深降低端盖整体的结构强度，导致设备受外力冲击时端盖出现碎裂。安装耳的位置需要做动平衡校核，因为这类端盖很多时候会随轴系做低速回转，对称分布的结构能够避免转动时出现偏心震动，保证设备运转的平稳性。
