树莓派Zero2W斜槽散热保护外壳结构

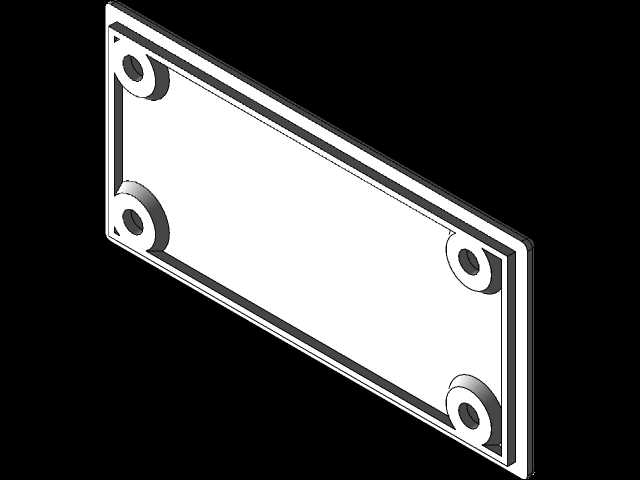

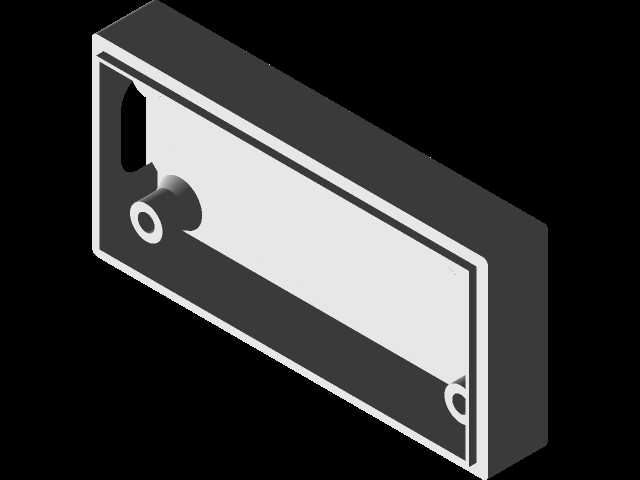

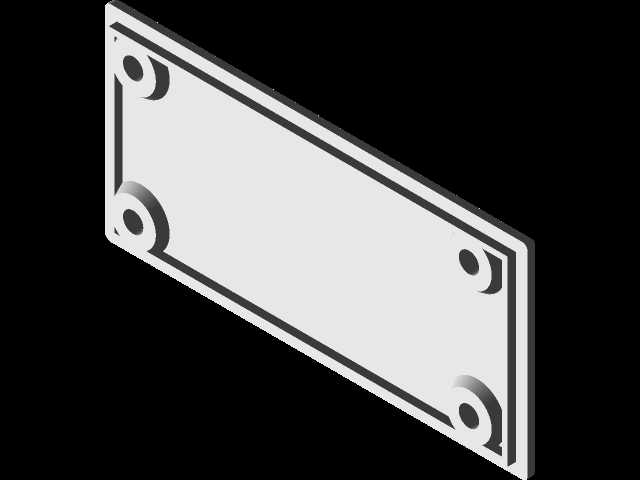

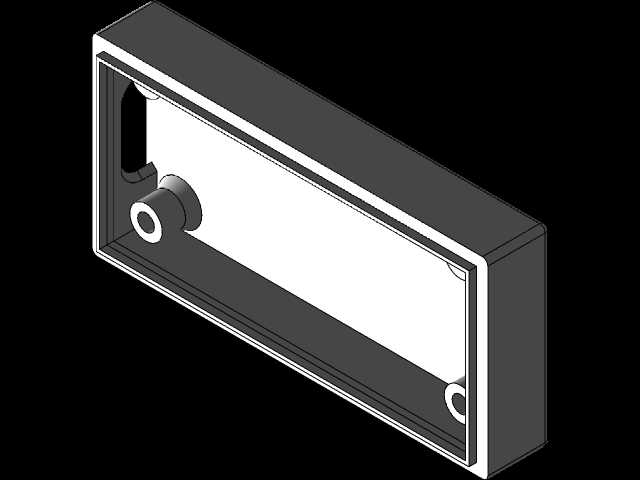

　　这款嵌入式开发板配套保护壳体，主要面向树莓派Zero 2W这类紧凑型单板计算机的装机使用场景，在嵌入式开发、小型智能硬件制作、便携物联网终端搭建、桌面迷你智能设备改造等场景中都能适配。日常使用中，这类紧凑型开发板往往直接裸露在外部环境中，引脚容易被误触短路，板身也容易被桌面金属碎屑、溅落的液体污损，同时板载主控芯片在持续高负载运行时的积热问题，也会影响运行稳定性，这款壳体就是围绕这些实际使用痛点做的结构设计。从结构设计思路来看，壳体采用上下扣合的分体式结构，整体内腔完全匹配树莓派Zero 2W的板型轮廓，预留的安装卡位可以直接将开发板卡入壳体内腔，不需要额外的螺丝固定，拆装时只需要轻轻撬开上下壳的扣位就能完成开发板的取放，

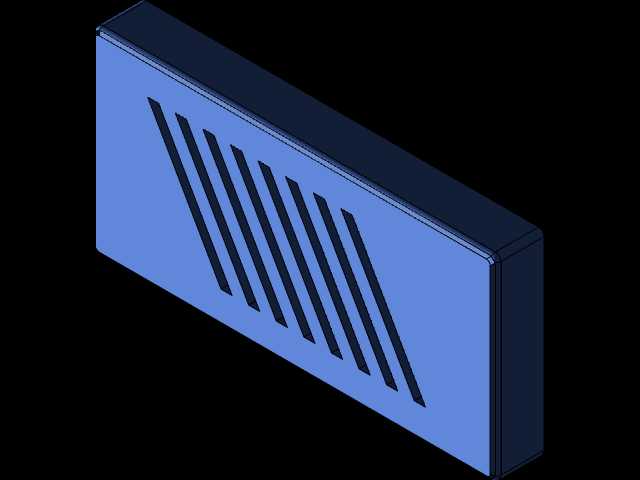

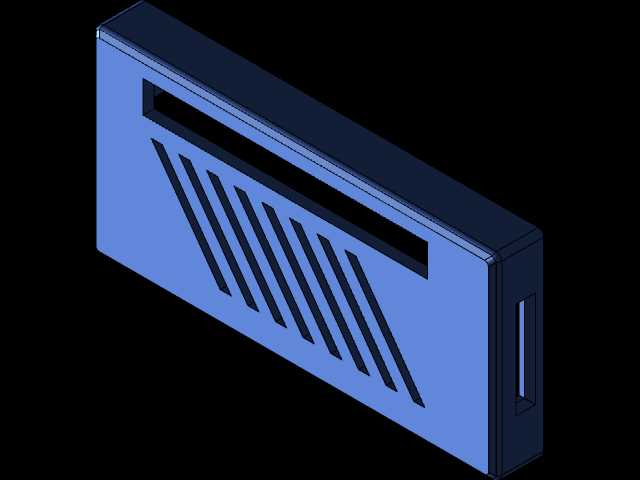

　　日常调试换件的效率很高。壳体上表面设计了多道平行斜向的通风格栅，格栅的开槽方向顺着壳体内腔的空气流动方向设置，当开发板运行产生热量时，热空气可以顺着斜槽快速导出壳体外部，不会在封闭内腔形成积热区，相比全封闭的外壳，散热效率有明显提升，同时斜槽的宽度做了严格控制，既保证通风面积，又能避免外部较大的杂物直接掉落到板卡表面造成短路。壳体侧面预留了对应开发板接口的对位开口，包括侧边的供电接口、数据接口位置都做了精准的让位，装机之后不需要拆壳就能直接插拔线材，不会出现接口对位偏差、线材插不到位的问题。壳体的边角位置都做了小半径的圆角过渡，没有尖锐的直角棱边，日常拿取的时候不会划手，堆叠放置的时候也不会刮蹭到其他设备的表面。从安装边界来看，

　　壳体整体外形尺寸完全贴合开发板的外轮廓，不会额外增加过多的安装体积，在紧凑的设备内部安装时，不会和周边的其他元器件产生空间干涉，壳体的壁厚控制在均匀的1.5mm，既保证了壳体本身的结构强度，日常拿取、轻度磕碰不会出现开裂变形，又不会因为壁厚过大占用多余的内部空间，内腔的卡位高度刚好压住开发板的板边，不会挤压到板上的贴片元件，避免装机过程中压损电容、芯片这类脆弱元器件。在实际使用场景中，不管是把开发板做成便携的迷你服务器、小型传感器采集终端，还是嵌入到自制的智能小车、桌面小摆件内部，这款外壳都能给板卡提供可靠的物理防护，同时兼顾散热需求，不需要额外加装散热风扇就能满足常规负载下的散热要求，减少了额外配件带来的体积增加和接线复杂度。

　　壳体的外表面做了平整的哑光面设计，既可以直接使用，也方便后续根据项目需求做表面丝印、喷涂改色，适配不同项目的外观要求。在结构细节上，壳体的扣合位置做了微小的止口设计，上下壳扣合之后不会出现错位、松脱的情况，哪怕是设备跌落或者受到轻度冲击，上下壳也不会轻易分开，保证内部板卡不会直接脱出受损。斜向格栅的位置刚好对应开发板主控芯片的上方区域，芯片产生的热量可以直接通过格栅向外散发，热量传递路径最短，散热效率最高，同时格栅的斜向设计也能在一定程度上阻挡垂直掉落的灰尘直接落到芯片表面，减少日常使用中的积灰问题，降低后期维护清理的频率。
