CA6140机床用水平调节支撑脚轮结构

　　在普通卧式车床这类固定工位加工设备的布局调整场景中，这类带水平调节功能的脚轮是兼顾设备移位便利性与工位固定稳定性的核心配套部件，尤其适配CA6140这类中小型普通车床的车间移位、工位微调需求，解决了传统固定垫铁调整时需要撬抬设备、移位需要吊装的痛点。日常生产中，车间布局调整、设备维保移位、生产线重组时，不需要额外调用吊装设备，仅靠人力即可推动整台机床完成短距离移位，到位后通过调节结构即可实现设备的水平固定，不需要额外更换垫铁，大幅降低车间设备调整的人力与时间成本。

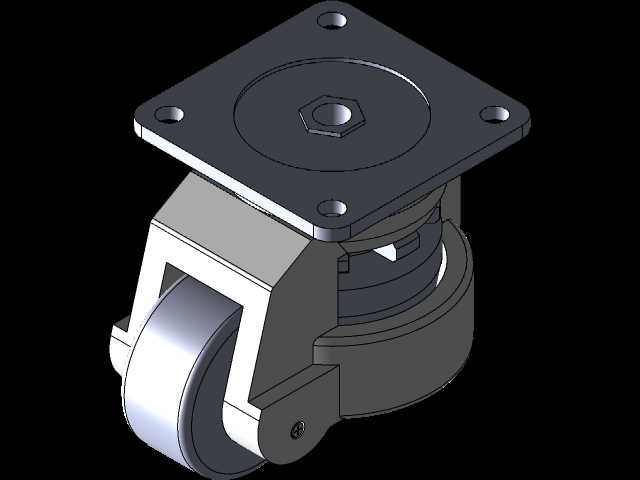

　　从功能特性来看，该部件集成了滚动行走与刚性支撑两大核心功能，区别于普通纯滚动脚轮无法承受大吨位静载荷、普通固定垫铁无法实现移动的缺陷，其结构分为顶部安装法兰、中部调节升降机构、下部滚轮组件三个核心部分。顶部法兰为正方形安装板，四个角预留沉头安装孔，安装时可通过内六角螺栓直接固定在机床底座的安装预留面上，沉头孔设计可保证螺栓头部不超出法兰平面，避免安装后螺栓突出影响支撑贴合度；中部的调节机构采用螺纹旋升结构，旋转顶部的六角调节块即可驱动下部支撑结构升降，当需要移动设备时，反向旋转调节块将滚轮降下，使滚轮接触地面、支撑底座抬离地面，此时可依靠滚轮实现设备的任意方向推移；当设备移动到指定工位后，正向旋转调节块将滚轮抬升，使中部的刚性支撑底座接触地面，此时整个设备的载荷完全由刚性支撑结构传递到地面，滚轮不受压，可避免长期承重导致滚轮变形、轴承损坏，同时刚性支撑可保证设备工作时的稳定性，不会出现滚动移位、加工震动偏移的问题。

　　设计思路上，该结构优先考虑了机床类设备的载荷特性与使用工况，CA6140车床整机重量约两吨左右，四个同规格脚轮均匀布置在底座四个角时，单轮额定静载荷可满足500kg以上的承重需求，支撑底座采用大直径平面接触设计，可降低对地面的单位面积压强，避免车间环氧地坪、水泥地面被压溃凹陷；滚轮采用硬质耐磨尼龙材质，兼顾滚动阻力小与地面划伤防护的需求，滚轮支架采用铸钢材质一体成型，避免焊接结构长期受载出现开裂变形；调节螺纹采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，承重状态下不会出现螺纹滑牙、支撑高度自动回落的问题，同时梯形螺纹的传动效率适中，调节时不需要过大的力矩即可完成升降操作，普通开口扳手即可操作，不需要专用工具。

　　从安装边界与尺寸配合来看，顶部正方形法兰的安装孔位采用通用孔距设计，可适配多数中小型机床、自动化设备、重型工作台的底座安装预留孔，不需要对设备底座进行二次打孔改造；整体结构的闭合高度适配常规机床底座的离地间隙，安装后不会额外过多抬高设备整体高度，避免影响设备操作的人机工程高度；支撑底座的底面做了防滑网纹处理，接触地面时可增大摩擦力，即使地面存在少量油污、切削液残留，也不会出现设备滑移的问题；滚轮的转动支架内置推力轴承，转向时阻力小，推移设备时可灵活转向，不会出现卡滞、转向费力的情况。在实际选型应用中，这类脚轮除了适配普通车床，也可用于重型工作台、注塑机周边辅助设备、大型自动化检测设备的配套，只要单轮载荷匹配、安装孔位适配即可替换使用，相比传统的垫铁加普通脚轮的组合方案，该集成式结构不需要额外设计安装位，整体结构更紧凑，安装维护更简便，长期使用过程中仅需要定期在调节螺纹处涂抹少量润滑脂，避免螺纹锈蚀卡滞即可，滚轮轴承为免维护密封结构，不需要额外加注润滑油，可适配车间多切削液、多粉尘的工况环境。
