Arduino适配激光CNC安装固定支架结构

　　这款适配Arduino控制板的安装固定结构，主要面向桌面级小型激光CNC设备的电控系统搭建场景，在个人DIY加工设备、小型桌面雕刻加工工位、创客空间实训设备的组装环节中，能够为核心控制板提供稳定的安装承载，解决开源控制板在小型数控设备上无专用固定位、安装对位偏差、运行过程中受设备振动影响出现接口松动的常见问题。从实际使用场景来看，小型桌面激光CNC在运行过程中，步进电机动作、激光头往复移动都会产生持续的微幅振动，若控制板直接随意放置在设备机架内，一方面容易和机架金属部分接触造成短路风险，另一方面振动传导到控制板上的接线端子，长期使用后会出现接线松脱、接触不良，导致设备运行中断甚至控制信号异常，

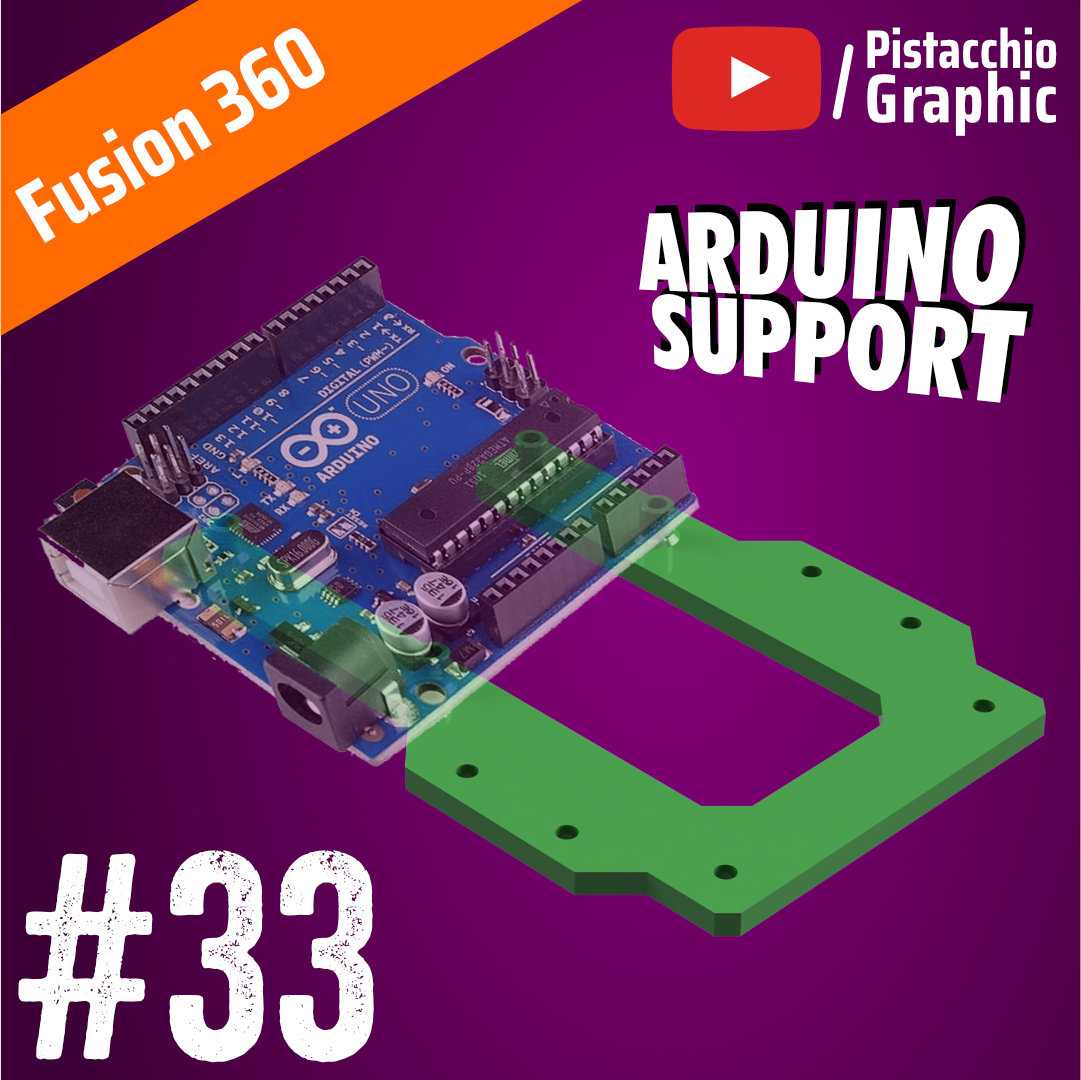

　　这款固定支架的设计正是针对这类实际使用痛点展开。结构整体采用平板式安装基座形态，安装面的开孔位置完全匹配Arduino标准控制板的固定孔位，每个安装孔位都预留了足够的螺丝沉头空间，安装时控制板与支架表面之间留有均匀间隙，既可以避免控制板背面焊点与支架直接接触造成电路短路，也能为控制板运行时的热量散发留出空气流通空间，避免控制板长时间工作积热影响运行稳定性。支架的外轮廓边界完全贴合小型激光CNC机架内部的预留安装空间，两侧延伸的固定耳上开设的对位孔，能够直接匹配常见2020铝型材机架的槽位安装尺寸，不需要额外对机架进行打孔改造，直接使用标准T型螺丝就可以完成支架的固定，安装对位过程中不需要反复测量孔位，降低设备组装的调试难度。

　　设计过程中充分考虑了不同组装场景的适配性，支架的整体厚度控制在合理区间，既保证足够的结构强度，在设备持续振动下不会出现形变弯折，也不会过度占用机架内部的走线空间，支架边缘做了圆弧过渡处理，组装过程中不会划伤线材或者操作人员的手部。从安装边界来看，支架固定后控制板的接口朝向完全对齐机架侧面的预留过线口位置，USB接口、电源接口、步进电机驱动接线端口的位置都没有被支架结构遮挡，外部接线插拔操作不需要额外探入机架内部，日常维护更换接线时操作空间充足。针对激光CNC设备的工作环境，支架结构避开了激光头的运动行程范围，不会和运动部件产生运动干涉，同时支架的安装位置距离激光模块的散热区域保持足够安全距离，避免激光模块工作时的高温传导到控制板上，

　　影响电子元件的使用寿命。在实际组装测试中，这款支架可以兼容标准尺寸的Arduino控制板安装，不需要对控制板进行任何改造，固定后控制板的水平度偏差控制在极小范围内，接线端子的受力均匀，长期运行后接线松脱的概率大幅降低。支架的结构形态也兼顾了走线布局的需求，支架边缘预留的缺口位置可以方便扎带固定线束，让机架内部的走线更加规整，避免线束散乱干扰运动部件的运行。对于小型桌面数控设备的搭建者来说，这类专用固定结构看似简单，却能解决很多实际组装中的隐性问题，很多DIY设备组装时往往忽略控制板的固定细节，导致后期设备运行故障频发，这款支架的设计从工程实际应用的细节出发，把安装对位、散热、振动防护、走线兼容、干涉规避这些实际需求都整合到简单的平板结构中，没有多余的冗余结构，加工制作难度低，不管是采用3D打印制作单件，还是采用亚克力、铝板切割小批量制作，都能快速获得合格的成品，适配不同制作者的加工条件。在设备维护场景下，需要更换控制板或者调整接线时，只需要松开控制板与支架连接的固定螺丝就可以将控制板取下，不需要拆卸整个支架结构，维护操作的效率更高。结构的受力分布经过优化，固定耳的位置设置在支架受力的核心点位，固定后整个支架的承重均匀，即使控制板上叠加安装扩展板，也不会出现支架一侧翘曲的问题，保证控制板始终处于稳定的安装状态。
